Virtuální konstrukce rozvaděčů dospěla do svého finále

15.02.2019 | EPLAN ENGINEERING CZ, s.r.o. | www.eplan.cz

Nová verze systému EPLAN Pro Panel 2.8 byla vydána koncem minulého roku, krátce po norimberském veletrhu SPS IPC Drives. Účastníci této prestižní akce si mohli vyzkoušet novou verzi včetně mnoha možností výměny umístěných komponentů nebo dokonce celých rozvaděčů. Další novinkou je automatická migrace projektů založených na TS 8 na nový rozsáhlý systém rozvaděčů Rittal VX25. Ale to stále není všechno: společnosti EPLAN a Rittal v Norimberku společně představily širokou škálu inovací v oblasti konstrukce rozvaděčů.

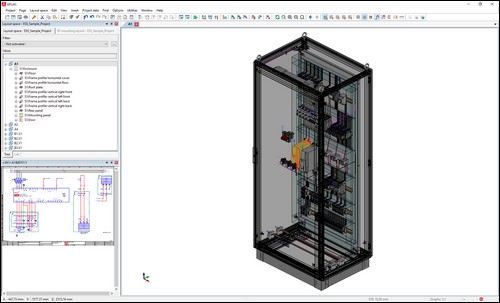

Obr. 1: Integrovaný design – od schématu až po zcela vyvinutý systém
rozvaděčů Rittal VX25

Software pro virtuální 3D návrh rozvaděče je charakteristický svou rozšířenou flexibilitou, přičemž uživatele zaujme zcela novým 4K uživatelským rozhraním. Firmy EPLAN a Rittal společně představily celou sérii inovací týkajících se konstrukce rozvaděčů. Patří mezi ně vzájemně se doplňující softwarová řešení pro projektování a plánování, inovativní systémová technologie pro rozvodné skříně, rozvody elektrické energie, klimatizační systémy, automatizační technologie, jakož i digitální asistenční systémy pro integrovanou automatizaci výrobních procesů. Společnosti EPLAN a Rittal se takto dostávají do pozice poskytovatelů, kteří nabízejí integrovaná řešení pro optimalizaci procesů pro konstrukci rozvaděčů: kombinované strojní / hardwarové a softwarové řešení, doprovodné údaje o produktech a komplexní služby v oblasti integrace procesů pro své zákazníky.

Výměna komponent? Žádný problém

Nová verze softwaru EPLAN Pro Panel je hlavně zaměřena na „procesy“. Stávající 3D konfigurace rozvaděčů se často musí měnit – ať už pro nedostatek místa, nebo kvůli různým specifikacím skříní, například dveře budou mít panty na pravé, místo na levé straně… Nová funkce „Vyměnit zařízení“ umožňuje uživatelům vyměnit dříve umístěné komponenty. A co je ještě lepší: systém si zachovává všechny reference týkající se NC. Varianty maker lze snadno vybrat a uložit do 3D kmenových dat. Totéž platí i pro montážní plochy: kompletní rozmístění a tvar zařízení lze jednoduše přiřadit k jiné montážní ploše. To znamená, že kompletní rozmístění 3D sestavy lze rychle a snadno integrovat do jiného konstrukčního prostředí.

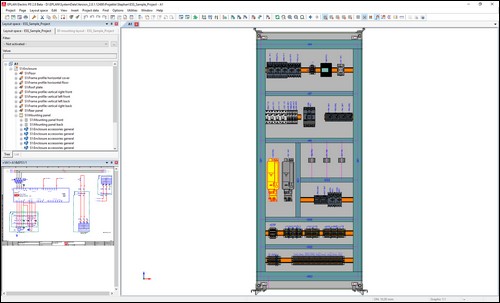

Obr. 2. Systematická migrace

Změny systému jsou jednoduché

Společnost Rittal nedávno představila nový systém rozvaděčů VX25, takže firmy, které používají rozvaděče Rittal TS 8, čelí výzvě migrace svých stávajících projektů. Naštěstí EPLAN Pro Panel Professional, verze 2.8, nabízí bezchybnou podporu migrace. Jak to funguje? Obsah projektu, 3D návrhový prostor nebo individuální rozvaděč se analyzují pomocí softwarové podpory. Pokud systém zjistí, že komponenty pro migraci VX25 chybí, jsou shrnuty do nákupního seznamu a integrovány do databáze artiklů EPLAN prostřednictvím nákupního košíku EPLAN Data Portal.

Systematická migrace

Pokud jsou všechny položky přítomny, systém automaticky provede migraci. Položky TS 8 jsou vyměněny za položky VX25. Software zohledňuje stávající odkazy mezi umístěnými zařízeními a montážními úrovněmi. Totéž platí pro informace NC zpracování, jako je síť tras pro routování spojů. Interaktivní funkce, jako jsou testovací cykly a korekce rozestupů, doplňují nové možnosti verze 2.8.


Vyšlo v časopise Elektro č. 2/2019 na straně 37.
