Techlep Rožnov s. r. o. – elektrotechnické lepenky

28.01.2019 | Jiří Mičkal | Techlep Rožnov s. r. o. | www.techlep.cz

Společnost Techlep vznikla v roce 2011 na základech Rožnovské papírny, která patřila k jedněm z nejstarších výroben papíru v Evropě (byla založena v roce 1664). V současné době dodává široký sortiment technických lepenek k všestrannému využití v mnoha průmyslových odvětvích. Vedle dodávek lepenky jako polotovaru jsou součástí sortimentu také finální výrobky, zejména kancelářské složky z barevných/grafických lepenek, popřípadě výseky či přířezy z ostatních nabízených materiálů.

Technická lepenka neboli karton je používána již od roku 1683. Ke komerčním účelům byla poprvé využita bratry Kelloggovými, kteří do krabic z lepenky balili své výrobky.

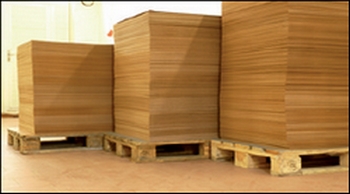

Techlep elektrotechnická lepenkaObr. 1. Elektrotechnická lepenka připravená k expedici

V současné době se z technické lepenky vyrábí nepřeberné množství výrobků, které každodenně využíváme v běžném životě, aniž bychom si to uvědomovali (kancelářské složky, obaly výrobků, nábytek, podložky atd.). Technická lepenka našla své využití také v mnoha průmyslových odvětvích, zejména v elektrotechnice je nepostradatelnou složkou např. transformátorů.

Stěžejním materiálem firmy Techlep jsou lepenky určené pro elektrotechnický průmysl (obr. 1). Ty tvoří přibližně 70 % sortimentu a Techlep je dodává nejen do ČR, ale téměř do celé Evropy. Elektrotechnická lepenka, známá také pod názvem prešpán, je speciální druh trvanlivé slisované papíroviny, určené k izolaci drážek elektrických strojů, popř. na izolační proklady mezi vrstvami vinutí
transformátorů. Je hladká, ohebná, elastická, hnědé barvy ekologicky šetrná. Má vysokou dielektrickou pevnost.

Elektrotechnická lepenka se dělí na několik podskupin:

Strojní elektrotechnická lepenka

Výsekové izolace, výlisky, izolace cívek, statorů, rotorů, vysekávací podložky.
– tloušťky: 0,10 až 4,00 mm,
– v rolích o šíři 600 nebo 1 200 mm – max. do tloušťky 1,00 mm,
– v arších 1 000 × 750 / 1 000 × 700 / 1 500 × 1 000 mm,
– barva: hnědá.

Transformátorová lepenka
Izolační součásti olejových transformátorů, vertikální izolace, izolace jader.
– tloušťky: 0,05 až 6,00 mm, slepovaná: 7,00 až 30 mm,
– v rolích o šíři 1 240, 1 000 nebo 2 000 mm – max. do tloušťky 1,00 mm,
– v arších 800 × 1 200/1 000 × 2 100/1 000 × 1 050/1 000 × 700 mm,
– barva: přírodní.

Ušlechtilá strojní lepenka
Obložení slotů, obvodové izolace, proložkové izolace elektrických strojů, lisování dílů.
– tloušťky: 0,10 až 4,00 mm,
– v rolích o šíři 600 nebo 1 200 mm – max. do tloušťky 1,00 mm,
– v arších 800 × 1 200/600 × 800/1 000 × 2 100/1 000 × 1 050/1 000 × 700 mm,
– barva: šedočerná.

Kondenzátorová lepenka
Izolační komponenty olejových transformátorů, vertikální odlučovače.
– tloušťky: 0,10 až 0,30 mm,
– v rolích o šíři 600 nebo 1 200 mm,
– v arších 800 × 1 200/1 000 × 2 100/1 000 × 1 050/1 000 × 700 mm,
– barva: přírodní.

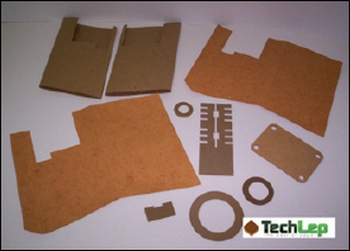

Obr. 2. Příklady výseků z lepenky

Technické požadavky a vlastnosti elektrotechnické lepenky jsou stanoveny ČSN EN 60641-3-1. Zkouší se podle ČSN EN 60641-2. Elektrotechnické lepenky se používají k izolaci elektrických vodičů v motorech, transformátorech a jiných elektrických zařízeních. Pro tento účel se vyrobené archy řežou na vhodné pásy, ohýbají se a vkládají do drážek elektromotorů, vyrábějí se z nich kostry cívek a izolace do transformátorů, nebo se upravují na jiný žádoucí tvar. Tepelná třída A do 105 °C.
