Seno představuje - CONTA-CLIP instalační materiál

07.12.2015 | Pavel Janouškovec │SENO spol. s r.o. | www.seno.cz

V předchozích článcích jsme vám představili několik částí výrobního sortimentu německé firmy CONTA-CLIP, řadové a blokové svorky, svorky a konektory pro desky plošných spojů, transformátorové svorky řad TKS a TK a novou řadu průchozích svorek SDK. Vzhledem k tomu, že zejména při osazování rozváděčů nepotřebuje výrobce jen svorky, ale i širokou řadu pomocného instalačního materiálu, CONTA-CLIP, jakožto seriózní výrobce, nabízí ve svém výrobním a prodejním programu i ucelený sortiment instalačního materiálu. Tento sortiment vám v krátkosti přiblížíme v tomto článku.

Instalační materiál - kabelové kanály, DIN lišty, instalační krabice a držáky vodičů SAB

Sortiment elektroinstalačního příslušenství a spotřebního materiálu, který CONTA-CLIP nabízí, je detailně a jasně popsán v podrobně strukturovaném samostatném katalogu instalačního materiálu CONTA-CLIP. Tento katalog pokrývá svojí nabídkou následující oblasti:

  • kabelové kanály
  • kabelové průchodky plastové, kovové
  • DIN lišty a jejich příslušenství
  • koncové svorky
  • stroje a nástroje pro zpracování kabelových kanálů a DIN lišt
  • kabelové koncovky
  • krimpovací ploché dutinky a kabelová oka

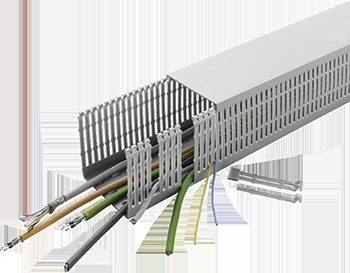

Kabelové kanály CONTA-CLIP jsou vyráběny ve dvojím provedení. Jednak ve standardním provedení z bezolovnatého, tepelně stabilizovaného, tvrzeného PVC splňujícího požadavky RoHS, s třídou samozhášivosti V-0 dle UL 94. Teplotní odolnost těchto kabelových kanálů je od -20C do +60C a jsou vyráběny v šedé barvě (RAL 7030). Druhým provedením jsou kabelové kanály vyráběné v bezhalogenovém provedení. Tyto jsou vyráběny z bezhalogenového plastu dle normy VDE 0472 díl 815 a splňují požadavky F2 a I3 drážních norem NF F 16-101. Použitý plastový materiál, ze kterého jsou tyto bezhalogenové kabelové kanály vyráběny, neprodukuje v případě požáru žádné toxické zplodiny. Tento materiál rovněž splňuje požadavky RoHS a WEEE. Teplotní odolnost je od -25 °C do +70 °C. Bezhalogenové kabelové kanály jsou vyráběny v šedé barvě (RAL 7035). Mezi základní vlastnosti obou řad kabelových kanálů patří jejich lehká montáž  a demontáž, předlisované oddělovací body pro boční voštiny a předlisované montážní otvory dle DIN ve dně kabelového kanálu. Obě dvě řady kabelových kanálů jsou dostupné v širokém spektru rozměrů a vyrábějí se v délce 2 m. Dále jsou v nabídce i flexibilní kabelové kanály, rovněž v klasickém i bezhalogenovém provedení. Součástí ucelené nabídky příslušenství pro kabelové kanály CONTA-CLIP jsou držáky vodičů, plastové nýty a další.

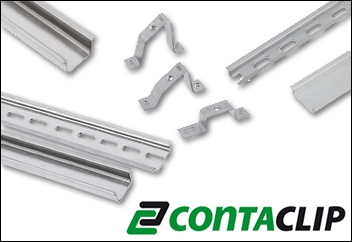

DIN lišty CONTA-CLIP jsou vyráběny dle evropské normy DIN EN 60715. Tyto lišty jsou z oceli s povrchovou úpravou žárovým zinkováním s následnou stabilizací modrým chromátováním tloušťky minimálně 10 µm. Tento materiál rovněž splňuje požadavky DIN VDE 0611 díl 3 na vlastnosti ochranného vodiče. Důraz je u DIN lišt CONTA-CLIP kladen zejména na vysokou rozměrovou přesnost vyráběných typů, což zajišťuje jejich následné snadné osazování komponenty. Montážní lišty jsou dostupné v celé řadě normalizovaných rozměrů, v plném nebo děrovaném provedení a ve standardní výrobní délce 2 m. Zajímavou možností, kterou CONTA-CLIP nabízí, je možnost dodávek DIN lišt ve specifických délkách dle požadavku zákazníka. Dostupné jsou i DIN lišty TS 15 a TS 35 v neděrovaném provedení, vyrobené z hliníku. Součástí nabízeného montážního příslušenství jsou i úhlové či přímé držáky DIN lišt. Dále je v nabídce příslušenství DIN lišt i široké spektrum koncových destiček učených pro montáž komponent na lištu.

Součástí nabídky obsažené v katalogu instalačního materiálu je i sortiment lisovacích kabelových koncovek, lisovacích kabelových ok a vidlic a krimpovacích plochých dutinek, jak v izolovaném, tak i v neizolovaném provedení. Pro zpracování kabelových kanálů a DIN lišt jsou v sortimentu CONTA-CLIP rovněž dostupné i stroje a nástroje pro toto zpracování. Jedná se zejména o řezačku kabelových kanálů, montážní nářadí pro osazování kanálů, dále pak o řezačku a děrovačku DIN lišt.


Dalším samostatným katalogem, vztahujícím se k oblasti instalačního materiálu CONTA-CLIP, je nový katalog instalačních krabic pro ochranu elektronických obvodů, zařízení nebo svorkovnic. Instalační krabice jsou vyráběné v různých rozměrech z následujících materiálů (s označením výrobní řady v závorce):

  • polystyren (CK),
  • polykarbonát (CG-PC)
  • polykarbonát zpevněný skelným vláknem (CK-PC nebo CM)
  • polyester zpevněný skelným vláknem (CP)
  • ABS (CG nebo CT)
  • hliník (CA)

Pro použití ve fotovoltaice jsou optimalizovány modely série CK-PC PV.

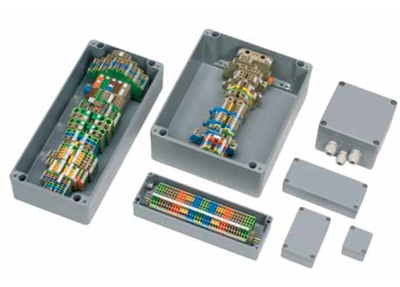

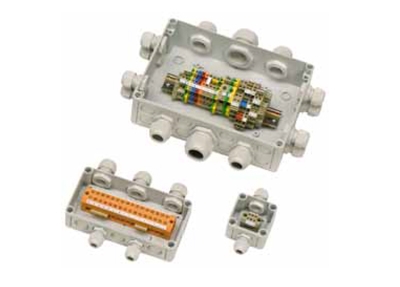

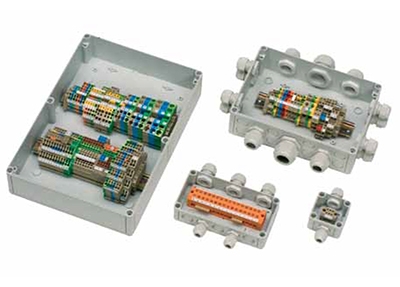

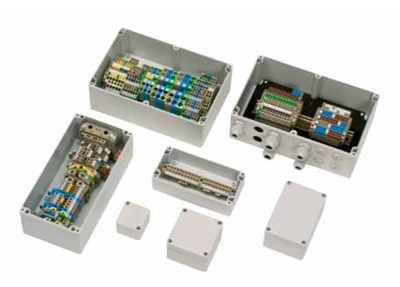

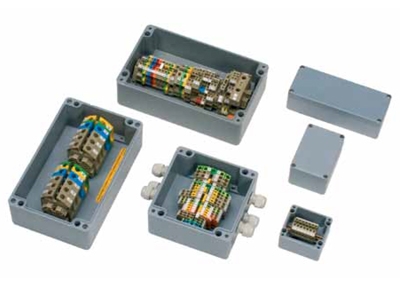

Instalační krabice jsou vyráběny v rozměrech od 50 × 45 × 30 mm až do rozměru 560 × 160 × 90 mm. Jednotlivé krabice jsou dostupné jak v provedení bez, tak i s předlisovanými, metrickými průchody. Plastové krabice jsou vyráběny v šedé barvě (odstín podobný barvě RAL 7035). Jsou dodávány jednak v základním provedení, bez osazení, nebo v úpravách dle požadavků zákazníka, osazené DIN lištou, DIN lištou a svorkami, montážní deskou, s vrtanými nebo závitovými otvory pro kabelové vývodky, případně jimi již osazené. Další možností u plastových krabic je možnost dodávky krabice buď s neprůhledným a nebo s průhledným krytem. Spojovací šrouby víka krabice a těla krabice umožňují rychlou, pohodlnou montáž a demontáž víka krabice. Základní parametry instalačních krabic v členění dle materiálu, ze kterého jsou vyrobeny:

Polystyrénové krabice řady CK

  • materiál polystyrén
  • stupeň krytí IP 66
  • bezhalogenové a bezkadmiové provedení
  • teplotní odolnost -25 °C až +40 °C
  • samozhášivost V-2 dle UL 94
  • vyhovující odolnost vůči UV záření

Polykarbonátové krabice řady CK-PC, CG-PC a CM

  • materiál polykarbonát
  • stupeň krytí IP 66
  • bezhalogenové a bezkadmiové provedení
  • teplotní odolnost -35 °C až +80 °C
  • samozhášivost V-2 dle UL 94
  • dobrá odolnost vůči UV záření

Polyesterové krabice řady CP

  •  materiál polyester
  • stupeň krytí IP 66
  • bezhalogenové a bezkadmiové provedení
  • teplotní odolnost -40 °C až +90 °C
  • samozhášivost V-0 dle UL 94
  • dobrá odolnost vůči UV záření

ABS krabice řady CG, CT

  • materiál ABS
  • stupeň krytí IP 66
  • bezhalogenové a bezkadmiové provedení
  • teplotní odolnost -40 °C až +80 °C
  • samozhášivost HB dle UL 94
  • velmi dobrá odolnost vůči UV záření

Hliníkové krabice řady CA

  • materiál hliník (ALSI, DIN 1725)
  • stupeň krytí IP 66
  • bezhalogenové a bezkadmiové provedení
  • teplotní odolnost -40 °C až +90 °C
  • výborná odolnost vůči UV záření





Nejnovějším z řady samostatných katalogů instalačního materiálu od firmy CONTA-CLIP je katalog kabelových držáků řady SAB.

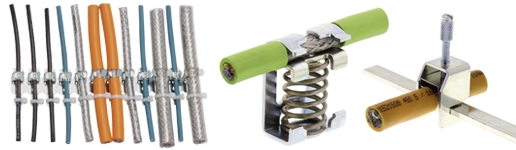

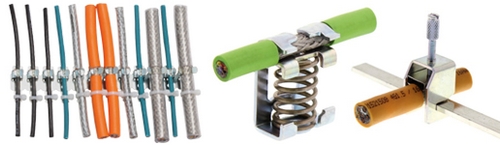

V tomto katalogu jsou přehledně shrnuty jednotlivé držáky řady SAB určené pro přímou montáž, pro montáž na DIN lištu anebo pro montáž na ochrannou svodící lištu. Uchycovací držáky SAB se vyrábějí v různých velikostech v rozmezí od 1,5 mm do 18 mm. Mezi příslušenstvím těchto držáků naleznete také speciální svorky umožňující oddělení ochranné svodící lišty od vlastní montážní DIN lišty. Mezi specifické vlastnosti jednotlivých druhů držáků patří zejména:

  • snadná montáž či demontáž pomocí malého šroubováku
  • vysoká přídržná síla díky konstrukci
    s přítlačnou pružinou
  • vysoká vodivost v závislosti na povrchové úpravě
  • velká kontaktní plocha umožňující s malým přechodovým odporem použití těchto držáků i u vodičů zatížených vysokou frekvencí
