Preventivní údržba s monitory proudu

11. 4. 2011 | |

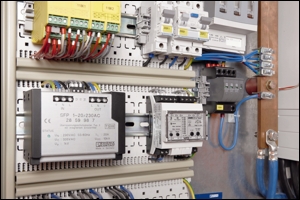

Prostřednictvím nových monitorů proudu od firmy Phoenix Contact jsou systémy napájení elektrickou energií chráněny před neočekávanými výpadky způsobenými unikajícími proudy. Monitory RCM (Residual Current Monitoring) detekují unikající, rozdílové a vyrovnávací proudy v elektrických instalacích soustav TN-S a TT již od nejnižších hodnot. V nabídce firmy jsou monitory i proudové sondy v různých velikostech. Monitor RCM je vyráběn ve dvou variantách, typ A a typ B. Monitor RCM-A/50/85-264V detekuje střídavé a pulzující stejnosměrné proudy procházející nulou, monitor RCM-B/50/85-264V navíc detekuje čistě stejnosměrné nebo zvlněné proudy a proudy deformované až do 100 kHz. Příslušné snímače a převodníky umožňují detekovat nastavené hodnoty. Monitory rozdílového proudu lze instalovat do obvodů s napájením 85 až 264 V AC, s frekvencí 50 nebo 60 Hz. Indikační sloupec LED zobrazuje okamžitý unikající proud v procentech vztažený k nastavené maximální hodnotě. To znamená, že uživatel může stejně snadno nastavit hodnotu předběžného a hlavního alarmu i dobu prodlevy do alarmu. Tyto hodnoty mohou být zvoleny podle specifických parametrů instalace. Dva nezávislé plovoucí přepínače umožňují signalizovat do externího systému dosažení hodnot předběžného a hlavního alarmu. Snímače rozdílového proudu indukčně měří chybový proud na živých vodičích a/nebo na ochranném vodiči sledovaného zařízení. Poruchy izolace nebo vyrovnávací proudy způsobují nestandardní stav a jsou také hlášeny do kontrolních obvodů. Monitorující přístroj průběžně signalizuje měřenou hodnotu a vysílá alarm, je-li dosaženo nastavených hodnot.

Phoenix Contact, s. r. o.
tel.: +420 542 213 401

http://www.phoenixcontact.cz
