Polovodičový stykač PI9260 a relé PK9260

11. 10. 2019 | Ing. Roman Fillette, OS-KOM spol. s r. o. | www.oskom.cz

Bezkontaktní spínání, tedy technika využívající polovodičové přechody místo elektromagnetických relé, se běžně používá pro časté spínání odporové, popř. indukční zátěže. Vyšší pořizovací cenu vyvažují výhody použití polovodičových prvků: přesné, tiché, časté a rychlé ovládání, možnost spínat zátěž při průchodu napěťového fázoru nulou, delší mechanická životnost a stabilní spolehlivost. Určitým nedostatkem polovodičů je závislost jejich vodivosti na teplotě. Je proto nutné přístroje instalovat s chladičem, popř. zajistit jejich montáž na chladnou desku rozváděče atp.

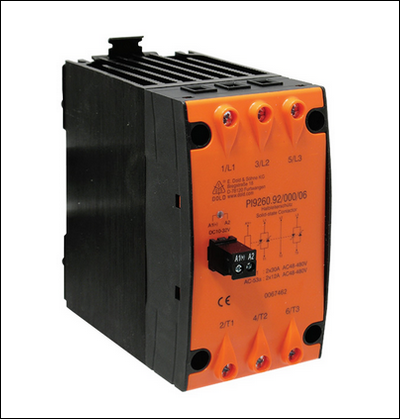

Polovodičový stykač PI9260 s chladičem 0,75 K/W
Obr. 1. Polovodičový stykač PI9260 s chladičem 0,75 K/W

Ukázkový třífázový polovodičový stykač PI9260 (obr. 1) od německého výrobce E. Dold & Söhne KG disponuje dvěma tyristory v antiparalelním zapojení pro každou fázi. Přístroj umožňuje spínat při nejbližším průchodu napětí nulou, popř. okamžitě, pokud je to nutné, obvody do 60 A v soustavách AC od 24 do 600 V. Řídicí signál může být stejnosměrný DC 10 až 32 V nebo střídavý AC 100 až 230 V. Pro standardní instalaci na lištu DIN jsou přístroje vybaveny správně dimenzovaným chladičem, ale je možná i instalace bez chladiče, přímo na tepelně vodivé desky. Vždy záleží na variantě přístroje a kombinaci technických parametrů. Nejčastěji se tyto přístroje používají k ovládání topných a chladicích systémů, ventilů, osvětlení, technologických celků extrudérů, balicích zařízení, pájecích stanic a výrobních linek.

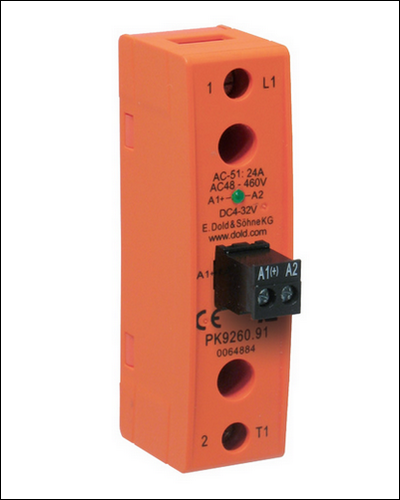

Obr. 2. Polovodičové relé PK9260 bez chladiče
Obr. 2. Polovodičové relé PK9260 bez chladiče

Kompaktní přístroj pro spínání jednofázových obvodů, polovodičové relé PK9260 (obr. 2), se díky dostupnosti používá i v domácích instalacích a jednodušších strojích. Při podobných parametrech, s proudovou zatížitelností až 88 A, dokáže prodloužit životnost často spínaných zařízení a ztišit jejich provoz. Navíc má v přístrojovém těle o rozměrech 139 × 50 × 22,5 mm připraveny dva montážní otvory pro přímou montáž bez chladiče. Podrobnější informace zájemci naleznou na internetových stránkách českého zastoupení výrobce: www.oskom.cz


Vyšlo v časopise Elektro č. 10/2019 na straně 41.
