Panelové měřicí přístroje ORBIT MERRET

01.09.2015 | ORBIT MERRET, spol. s r. o. | www.merret.cz

Panelové měřicí přístroje můžeme dělit podle rozličných kritérií, ať jsou to rychlost a přesnost, analogové či digitální zpracování signálu, univerzalita, číslicové či sloupcové zobrazení, velikost znaků nebo počet kanálů. Nabídka společnosti Orbit Merret je tak široká, že uspokojí požadavky naprosté většiny zákazníků.

Nejmenší přístroj má rozměry 48 × 24 mm, největší 754 × 237mm. Nejmělčí má zástavbovou hloubku pouhých 25 mm a je ideálním řešením v aplikacích, kde je nedostatek místa.

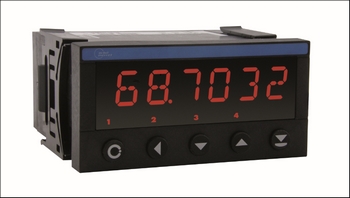

OM 402UNI Orbit MerretKaždý z našich přístrojů je něčím specifický. Zaměřme se na jeden z nich, který se řadí mezi zákaznicky nejoblíbenější. Je jím OM 402UNI, univerzální procesorem řízený panelový čtyřmístný měřicí přístroj. Výraz čtyřmístný vypovídá o třídě přesnosti, LED digitů má tento přístroj šest. Poslední dvě pozice mohou být použity pro zobrazení jednotky měřené veličiny. Napájecí zdroj, až čtyři binární výstupy, programovatelný 16bitový analogový výstup i datový výstup jsou od sebe vzájemně galvanicky odděleny. Měřicí rychlost je 40 cyklů za sekundu a přesnost 0,1 % z rozsahu. Pomocné napětí pro napájení snímače je obsaženo již v základním provedení. Zákazník si v menu přístroje volí vstupní signál. Zdrojem signálu může být široká škála DC napětí a proudů, odporové teplotní články, termoelektrické články, potenciometr – úhrnem přes 30 různých signálů. Ty může buď jen zobrazovat na displej, nebo i převádět na jiný typ analogového, tentokrát již standardizovaného výstupu, zároveň převádět na datovou podobu v protokolech ASCII, MobBus nebo Profibus, vyhodnocovat meze a při jejich dosažení ovládat binární výstupy a měřené údaje dokonce i interně zaznamenávat pro pozdější analýzu (přes 250 000 záznamů s datem ve formátu CSV). Přístroj je vybaven filtry, matematickými funkcemi, linearizační tabulkou v padesáti bodech a má externí vstupy pro ovládání uživatelem vybraných funkcí. Disponuje třemi úrovněmi menu od administrátorského přes nejčastěji používané položky po minimálně jednu položku zpřístupněnou obsluze stroje. Přístup do menu může být chráněn heslem.

Funkcí a položek menu má přístroj dosti velké množství. Pro usnadnění obsluhy je každý digitální přístroj vybaven konektorem pro připojení k PC. Prostřednictvím pravidelně aktualizovaného SW nazvaného OM Link je možné několika kliky myší přístroj snadno a s přehledem nakonfigurovat a nastavení podle potřeby archivovat pro pozdější použití. SW OM Link je pro připojení 1 přístroje k 1 PC zcela zdarma. Jediné, co je zapotřebí, je propojovací adapter, který lze za nevelký obnos přikoupit.

Tento přístroj vyrábíme i ve verzi se 4 vstupy, kdy přídavné 4 jsou tzv. procesmonitorové. Jinou možností je verze, kdy vstupní signály jsou až 5 A/500 V DC. Integrovaná verze tohoto přístroje (OMU 408UNI) nabízí 4 nebo 8 plně univerzálních vstupů.

V naší nabídce samozřejmě nechybí ani přístroje pro měření střídavých veličin, čítače a měřiče frekvence až do 1 MHz, zobrazovače datových signálů nebo přístroje pro zpracování signálu z tenzometrických můstků. Lahůdkou jsou přístroje řady OM 502, které mají přesnost 0,02 % z rozsahu, nebo bargrafy, o kterých se zmíníme v jiném díle seriálu.

Na naše přístroje poskytujeme pětiletou záruku a kalibrační report ke každému přístroji zdarma. Dotazy zákazníků u nás zodpovídají technici, kteří přístroje vyvíjejí a vyrábějí, což zástupci zahraničních značek nabídnout nemohou. Totéž platí o zákaznických úpravách na míru.

Podrobnosti o panelových přístrojích Orbit Merret najdete ZDE

ORBIT MERRET, spol. s r. o.

ORBIT MERRET, spol. s r. o.
Vodňanská 675/30
Praha 9
198 00
www.merret.cz
