Nové proudové sondy a zátěže v nabídce H TEST a.s.

14.12.2017 | Petr Adámek | H TEST a.s. | www.htest.cz

Podzimní měsíce jsou tradičně jedním z období, v němž výrobci přístrojů přicházejí na trh s novinkami v portfoliích dodávaných produktů. S několika z nich bychom vás rádi seznámili. V první řadě se jedná o nové proudové sondy od společnosti Keysight Technologies, mezi nimiž najdeme nejrychlejší klešťovou proudovou osciloskopickou sondu na trhu nebo proudové sondy pro měření velkých proudů na principu Rogowského cívky; za zmínku rovněž stojí i nové elektronické zátěže od společnosti Chroma ATE.

Nová AC/DC klešťová proudová sonda Keysight N7026A je s frekvenčním rozsahem 150 MHz nejrychlejší klešťovou proudovou osciloskopickou sondou na trhu. Umožňuje měřit proudy do velikosti 30 Arms resp. 50 A peak a má vynikající citlivost a velmi nízkou úroveň šumu v porovnání s dosud dostupnými sondami – umožňuje měřit až do rozslišení 1 mA/dílek. Nová sonda N7026A je kompatibilní s osciloskopy Keysight s rozhraním AutoProbe tj. s řadami 3000X/T, 4000X, 6000X, Infiniium 9000 a S-series.

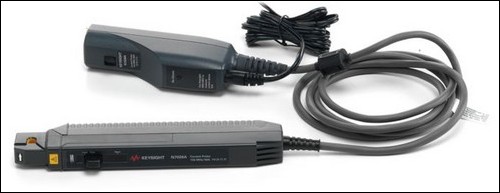

Klešťová proudová sonda Keysight N7026A
Klešťová proudová sonda Keysight N7026A

Tři nové AC proudové sondy Keysight N7040A/41A/42A pro měření velmi velkých proudů na principu Rogowského cívky lze použít pro měření střídavých proudů o velikosti až 3000 A. Jednotlivé modely mají šířku pásma 24 MHz nebo 30 MHz. Hlava sondy s flexibilní smyčkou umožňuje měřit proud ve vývodech výkonových polovodičových součástek či v jiných vedeních, kam se lze jen velice obtížně připojit pomocí klasických klešťových proudových sond. Nové sondy jsou kompatibilní se všemi osciloskopy s 1 MΩ BNC vstupem.

Proudová sonda Keysight N7040A
Proudová sonda Keysight N7040A

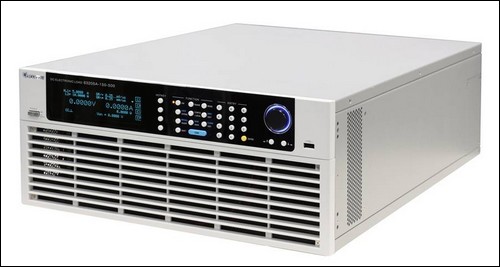

Nové vysokovýkonné DC zátěže Chroma 63200E jsou určené pro testování vysokovýkonných zařízení jako jsou například nabíjecí stanice pro elektromobilitu, baterie pro elektrická a hybridní vozidla či výkonové elektronické komponenty. K dispozici jsou modely s maximálním napěťovým rozsahem 150 V, 600 V, 1200 V a s výkonem od 2 kW do 24 kW a až 2000 A v jedné jednotce. Paralelním spojením více jednotek lze vytvořit zátěž o celkovém výkonu až 240 kW. Zátěže jsou vybaveny precizním měřením napětí a proudu v reálném čase a kromě jiného i funkcí simulace zkratu. Řízení zátěže je možné přes rozhraní USB, LAN a GPIB.

Stejnosměrné elektronické zátěže Chroma 63000 jsou určené pro testování zařízení s nízkým výkonem (do 350W), jako jsou například spínané napájecí zdroje, nabíječky či baterie. Modelová řada obsahuje dva modely s napěťovým rozsahem 150 V a max. proudem 40 resp. 60 A. Zátěže mají tři měřicí rozsahy, které umožňují v reálném čase precizně měřit napětí a proud. Dále disponují možností „přehrát“ uživatelsky definovaný průběh spotřeby proudu a dokonale tak simulovat chování reálných zařízení. Důležitá je i funkce simulace zkratu. Zátěže lze řídit prostřednictvím standardně dodávaného USB portu nebo přes volitelné GPIB nebo LAN rozhraní.

Stejnosměrné elektronické zátěže Chroma 63000
Stejnosměrné elektronické zátěže Chroma 63000

Bližší informace Vám poskytne společnost H TEST a.s., která je předním distributorem měřicích přístrojů a systémů pro průmysl, školství, výzkum a telekomunikace v České republice, na Slovensku, v Maďarsku a Rakousku.

H TEST a.s.

H TEST a.s.
Šafránkova 3
Praha 5
155 00
www.htest.cz
