Nová řada přístrojů OMM 335 společnosti ORBIT MERRET

05.10.2017 | Marek Šín | ORBIT MERRET, spol. s r. o. | www.merret.cz

Společnost ORBIT MERRET přichází na trh s novinkou – řadou panelových přístrojů OMM 335.

V čem je tato řada nová?
Vyznačuje se několika zajímavými vlastnostmi:
− je určena k instalaci do kruhových otvorů ∅ 22 mm,
− zobrazený údaj je čitelný ze všech úhlů i za horších světelných podmínek,
− pasivní zobrazovač OMM 335PAS pro smyčku 4…20 mA.

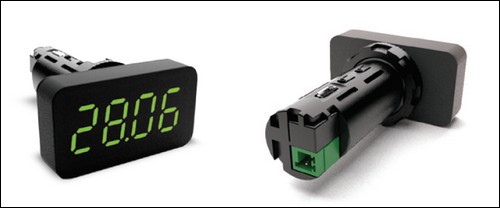

Panelový přístroj OMM 335

Proč tyto inovace? Většina panelových měřících přístrojů vyžaduje pro svou montáž pravoúhlé otvory. Každý, kdo takovéto „hranaté“ otvory s nemalým úsilím připravoval, si nutně musel klást otázku, „proč někdo nevyrobí něco“, co by práci ulehčovalo, a nikoliv přidělávalo. Proč třeba některé rozvaděčové prvky, jako jsou tlačítka, spínače, přepínače a kontrolky, jsou navrženy pro montáž do kruhových otvorů? V čem je rozdíl, že tady to jde, a jinde ne? Právě pro tyto zákazníky připravila společnost Orbit Merret novou řadu malých přístrojů řady OMM 335, které přesně zapadají do standardizovaných otvorů o průměru 22 mm. To je ovšem jen jeden z několika přínosů této řady.

Dalším vylepšením je jasný, ze všech úhlů čitelný čtyřmístný LED displej v červené nebo zelené barvě.

Úplnou novinkou v naší nabídce je pasivní zobrazovač proudové linky 4…20 mA, varianta PAS. Pro instalaci stačí v libovolném místě přerušit vaši proudovou smyčku a vložit zobrazovač. V tomto provedení přístroj opravdu pokryje celou svou spotřebu pouze z měřeného signálu (při úbytku napětí < 5,5 V). I takto malý přístroj má možnost vyhodnocovat limity prostřednictvím otevřeného kolektoru.

Segmentové číslice LED mají výšku 14 mm, tedy stejnou, na jakou jsme zvyklí u panelových měřících přístrojů s rozměrem 96 × 48 mm. Velikost přístroje řady OMM 335 je přitom pouhých 50 × 28 mm, navíc s krytím IP 65. Zástavbová hloubka je 54 mm plus konektor.

Přístroje jsou nastavitelné buď dvěma tlačítky umístěnými na válcovitém těle za panelem, anebo prostřednictvím PC, za použití firemního volného konfiguračního softwaru OM Link. K propojení uživateli postačí standardní kabel mikroUSB, který je velmi rozšířený, a tedy běžně dostupný.

Přístroj OMM 335 je k dispozici v těchto provedeních:
−  PAS pasivní zobrazovač proudové smyčky 4…20mA,
−  PM zobrazovač procesních signálů ±5/±20/4…20mA; ±2/±5/±10V,
−  RTD zobrazovač pro měření teploty odporovými články Pt 50/100/500/1000; Ni 1000/10000; 0…390/3900 Ω,
−  UC pro měření kmitočtu, času a počtu impulsů do 10 kHz,
− RS pro zobrazování dat sériové linky RS-485 s protokolem ASCII nebo Modbus RTU.

Jak již bylo uvedeno, pro monitorování signálu proudové smyčky přístroj OMM 335 ve variantě PAS nepotřebuje napájení, pro ostatní typy je ale napájení nutností.

Těmito inovacemi nepochybně připravila společnost ORBIT MERRET zajímavý produkt, který uživatelům zjednodušuje život a zvyšuje komfort instalace, což bylo také primárním cílem výrobce.

Pokud Vás tyto inovace zaujaly, ale potřebujete ještě další technické informace o produktukterý nemá na trhu obdobu, najdete je na webu ORBIT MERRET www.merret.cz nebo si je lze vyžádat e-mailem na: orbit@merret.cz
ORBIT MERRET
... měřením přinášíme hodnoty


Vyšlo v časopise Elektro č. 10/2017 na straně 36.
