Nová modulární řada bezpečnostních modulů Siemens – moderní řešení funkční bezpečnosti

14.04.2013 | |

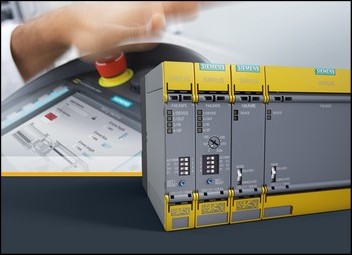

Společnost Siemens uvádí na trh novou typovou řadu bezpečnostních modulů Sirius 3SK1. Ve srovnání s předchozí řadou byl snížen počet variant přístrojů, což zjednodušuje výběr a projektování. Současně není nutné rozlišovat elektromechanické přístroje (senzory) snímající požadavek na bezpečnostní funkci od elektronických, protože všechny základní jednotky řady 3SK1 podporují připojení obou druhů senzorů. Nové bezpečnostní moduly jsou součástí platformy Safety Integrated společnosti Siemens a pomáhají zvyšovat efektivitu projektování a provozní operativnost automatizovaných technologií. Řešení funkční bezpečnosti a jeho přizpůsobení novým požadavkům nebylo nikdy jednodušší.

Bezpečnostní moduly Sirius 3SK1 jsou určeny k realizaci menšího počtu jednoduchých bezpečnostních řídicích funkcí, jako je například nouzové zastavení nebo monitorování polohy ochranných krytů. Typová řada 3SK1 je konstruována jako přehledný modulární systém tak, aby bylo možné vytvořit optimální a hospodárnou konfiguraci pro dané strojní zařízení. Základní moduly Standard a Advanced mají buď reléové, nebo polovodičové bezpečnostní výstupy – pro každou aplikaci tak lze zvolit vhodné propojení se souvisejícími obvody. Požadovaný počet bezpečnostních signálů (tj. počet vstupů a výstupů) lze dané aplikaci přizpůsobit pomocí rozšiřovacích modulů. V nabídce bezpečnostních modulů řady Sirius 3SK1 je rovněž systémový napájecí zdroj.

Základní moduly Standard se vyznačují jednoduchostí a jsou vybaveny základními funkcemi používanými v bezpečnostních řídicích obvodech. Elektromechanické nebo elektronické senzory se k nim připojují šroubovými nebo pružinovými svorkami. Parametry se nastaví pomocí DIP přepínačů umístěných na čelním panelu přístroje, PC se specifickým softwarem tedy není nutné. Má-li být uvedeno do bezpečného stavu více akčních členů, než je počet výstupů základního modulu Standard, uživatel k němu může operativně připojit výstupní rozšiřovací modul.

Základní moduly Advanced mají stejné charakteristické vlastnosti jako moduly Standard. Kromě výstupních rozšiřovacích modulů se k nim však dají připojit také vstupní rozšiřovací moduly, jež dovolí vyhodnocovat větší počet senzorů snímajících požadavek na bezpečnostní funkci. Jedinečnou předností modulů Advanced je montáž základních a rozšiřovacích modulů do propojovacích patic, které nahradí pracné a zdlouhavé odměřování, odizolování a propojování vodičů jednoduchým nasunutím. Díky tomu se vyloučí chyby při zapojování a zkrátí se uvádění do provozu. Pro zařízení, která nesmí být okamžitě odpojena od přívodu energie, existují varianty s nastavitelným zpožděným vypnutím. Základní modul Advanced v provedení Mini je široký 17,5 mm - najde tedy uplatnění především v aplikacích s nedostatkem prostoru.

Nabídka bezpečnostních modulů řady Sirius 3SK1 zahrnuje také rozšiřovací moduly – jeden vstupní a dva typy výstupních rozšiřovacích modulů, které snižují náklady na připojení dalších bezpečnostních vstupů a výstupů. Ke vstupnímu rozšiřovacímu modulu se dají připojit dva jednokanálové nebo jeden dvoukanálový elektromechanický anebo elektronický senzor. Podle typu aplikace lze jeden modul Advanced rozšířit až o pět vstupních modulů. Výstupní rozšiřovací moduly jsou osazeny výkonovými relé, která mají buď čtyři výstupy se zatížitelností 5 A, nebo tři výstupy pro zátěže do 10 A. Výstupní rozšiřovací moduly lze kombinovat se základním modulem Standard i Advanced. Systémové řešení napájení základních a rozšiřovacích modulů Advanced v propojovacích paticích nabízí napájecí zdroj AC/DC 110 až 240 V - DC 24 V.

Modularita systému Sirus 3SK1 snižuje náklady související s nákupem, skladováním i údržbou a zároveň zjednodušuje objednávání a skladové hospodářství. Další informace jsou k dispozici na internetové adrese www.siemens.cz/sirius.
