Jsou hlavní jističe skutečně jističe?

28.05.2012 | |

-- Miroslav Uher, OEZ, s. r. o. --

Stále častěji se lze v poslední době setkat s nefunkčními nadproudovými spouštěmi u starších typů jističů, jako jsou AR, ARV.

Uvedené jističe, nebo dokonce ještě starší typy jističů AMT a VMT musí být vždy vybaveny podpěťovou nebo napěťovou (vypínací) cívkou. Tato cívka může být využívána k dálkovému vypínání jističe, ale především je nutná pro fungování nadproudové spouště!

Vazba mezi nadproudovou spouští a mechanismem jističe je řešena přes výkonný vybavovací magnet. A co je podstatné, cívka magnetu musí být vždy napájena z vnějšího zdroje! V případech, kdy nebyla vykonávána profesionální údržba a pravděpodobně nastala porucha motorového pohonu, bylo toto napájení odpojeno. Od té doby jsou nadproudové spouště vyřazeny z funkce. To znamená, že hlavní přívody od transformátorů a transformátory samotné nejsou jištěny před nadproudem! Z jističe se tak stal pouze odpínač. Lze-li s ním ještě alespoň manipulovat. Nicméně je v takovém případě nutné na instalaci pohlížet jako na skutečně nebezpečnou! Zcela jednoznačně takovéto „odpínače“ nezajišťují bezpečný provoz, bezpečnost osob ani ochranu majetku před poškozením nebo zničením.

Jaké z uvedených informací vyplývá doporučení pro uživatele starších velkých jističů? Nechte ve vlastním zájmu udělat jejich profesionální revizi a potřebnou údržbu !

OEZ, s. r. o.
Šedivská 339
561 51 Letohrad

Servisní služby
tel.: +420 465 672 313
fax: +420 465 672 613
e-mail: servis.cz@oez.com
http://www.oez.cz

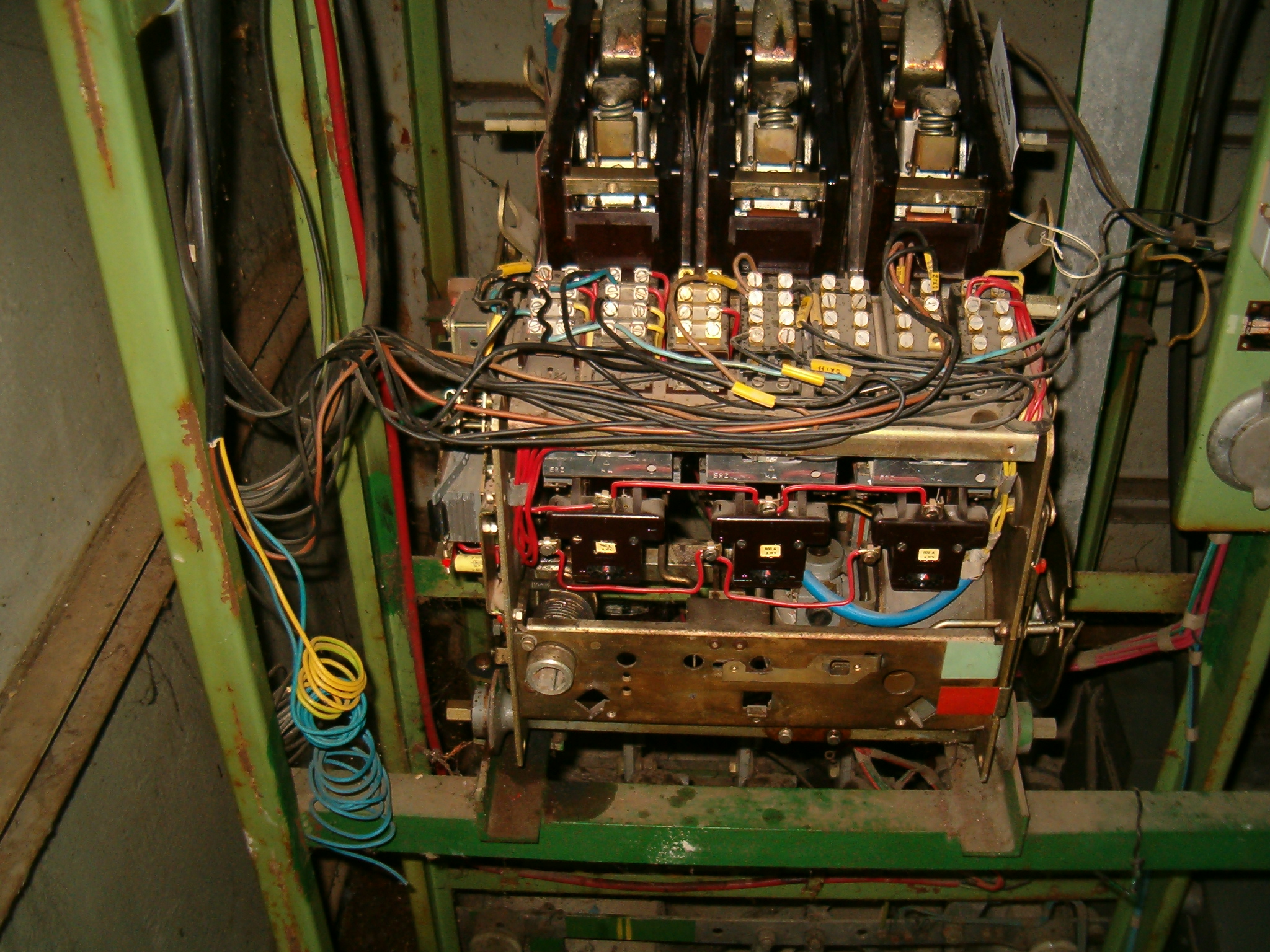

Obr.: Příklad absolutně nevyhovující a nebezpečné instalace jističe: bez zhášecích komor, bez veškerých krytů, bez ovládacího napětí a s postupující korozí mechanických částí
