Energie pro rozváděč

07.09.2017 | Radka Svobodová | GMC – měřicí technika, s. r. o. | www.gmc.cz

Kompaktní přístroj pro monitorování všech aspektů silnoproudých rozvodů.

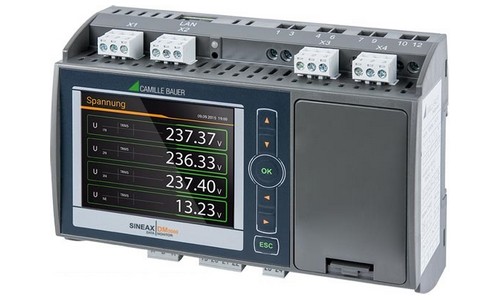

SINEAX DM5000 je kompaktní přístroj pro měření a monitorování silnoproudých sítí. Poskytuje širokou řadu funkcí, které lze volitelnými komponentami ještě dále rozšiřovat. Připojení procesního prostředí je možné přes komunikační rozhraní nebo digitální vstupy/výstupy (I/O), analogové výstupy nebo relé. Volitelný displej nadchne kvalitou zobrazení a intuitivní obsluhou na místě.

Přístroj je koncipován pro univerzální použití v průmyslových celcích, při automatizaci budov nebo v energetických rozvodech. V nízkonapěťových sítích mohou být jmenovitá napětí do 690 V s kategorií měření CATIII připojována přímo.

Univerzální systém měření dovoluje přímé použití přístrojů pro každou podobu sítě, počínaje jednofázovou sítí až po čtyřvodičové s nesymetrickým zatížením. Přístroj lze přizpůsobit požadavkům prostřednictvím jak webového serveru, tak přes volitelný TFT displej na místě. Není zapotřebí speciální software ani pro konfiguraci, ani pro vizualizaci dat.

Je flexibilní
Univerzální vstupy pro měření pro každou formu sítě.
Volně volitelná měření středových hodnot a čítačů měřených veličin.
Konfigurovatelná přístupová oprávnění.

Je variabilní
Sestavitelné provedení přístroje (rozhraní, I/O, napájení).
Volitelně se záznamem dat (profily zatížení, odečty měřidel, události, případy poruch).
Jako standard ho lze integrovat do softwaru SMARTCOLLECT.

Je multifunkční
Mnohostranné monitorovací možnosti přes mezní hodnoty a jejich logické propojení.
Centrální poplašná funkce přes displej nebo webovou stránku.
Seznam alarmů s textovou informací na displeji pro rychlý přehled o stavu zařízení.

Je intuitivní
Jednoduchá obsluha přístroje díky jazykové textové informaci o menu na displeji.
Tematické členění informace o měřených hodnotách.
Servisní úsek pro udržování a uvádění do chodu.

Je jasný
Barevný displej TFT s vysokým rozlišením (volitelně) s ostře jasným zobrazením měřených hodnot.
Trvale viditelná informace o stavech (alarmy, ochrana hesla, záznam dat).
Design identický s webovou stránkou a lokálním zobrazením.

SMARTCOLLECT je software pro správu dat, který umí jednoduše zachycovat měřené hodnoty, které ukládá do otevřené databáze SQL. Software poskytuje základní funkce pro analýzu dat, pro jednoduchý monitoring energie a pro snadné zpracování a odesílání zpráv. Díky vyspělému grafickému uživatelskému rozhraní je software SMARTCOLLECT přehledně členěn a snadno se obsluhuje. SMARTCOLLECT je sestaven v modulech, a tak kdykoliv umožňuje moduly nebo funkce doplňovat.

Výhody pro zákazníka:
– jednoduchá komunikace s daty prostřednictvím Modbus RTU/TCP, ECL a Smart-Control-Direct, připojení také přes OPC,
– přístroje od Camille Bauer a Gossen Metrawatt jsou již předem nakonfigurovány a v softwaru je lze zvolit,
– data jsou ukládána v otevřené databázi SQL,
– modulární kompozice náklady/výkon – základní verze je kdykoliv rozšiřitelná.


Vyšlo v časopise Elektro č. 8-9/2017 na straně 30.
