Energetický štítek pro obvody

07.11.2017 | Schneider Electric CZ, s. r. o. | www.schneider-electric.cz

Majitelé a provozovatelé budov musejí plnit nové předpisy vyžadující snížení spotřeby energie. Naštěstí existuje řešení. Nejenže mohou uspořit energii, ale mohou také sledovat elektrické parametry svých zařízení a díky e-mailovému upozornění řešit malé problémy dříve, než se stanou velkými.

Všichni volají po zvýšení energetické účinnosti s podstatným omezením spotřeby energie. To se neobejde bez množství relevantních dat o instalaci – a čím více, tím lépe. Platí zde okřídlené: co nelze změřit, nelze ani řídit.

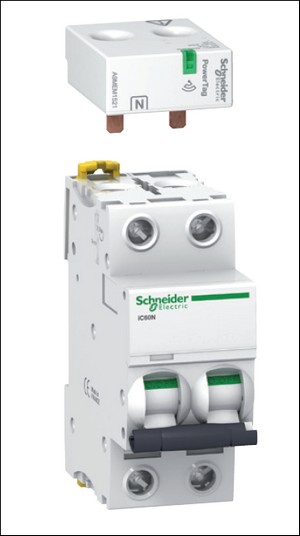

Obr. 1. PowerTag – bezdrátové monitorovací zařízení

Skutečnost je však taková, že v současných rozváděčích je malý nebo žádný dodatečný prostor. Rozšíření elektroinstalace za cenu stavebních úprav je drahé. Propojení se systémem řízení budovy (BMS) vyžaduje další náklady.

Jak by měl, vzhledem k uvedeným argumentům, takový energetický management vypadat?

Zaprvé, neměl by vyžadovat dodatečný prostor v rozváděči. To je priorita.

Zadruhé, měl by být schopen sledovat nejen spotřebu energie, ale i další parametry. Například měřit kvalitu napájecího napětí nebo rozložení proudu mezi fázemi. Možná, že dvě ze tří fází jsou na 50 % svého maximálního zatížení, ale třetí fáze je na 85 %. Malým zásahem do řízení by bylo možné předejít velkému problému při výpadku napájení.

Při monitorování instalace by měla být sledována energie, proudy, výkon a napětí. Nejen umožnit měřit spotřebu energie, ale také monitorovat stav elektrických zařízení.

Zatřetí, měl by poskytovat okamžitý přístup k varovným hodnotám obvodu. Například když dojde k výpadku obvodu ledničky nebo kompresoru, měl by vyslat výstrahu prostřednictvím e-mailu. Integrace do řídicího systému budovy může být součástí celkové strategie internetu věcí.

Začtvrté, optimální řešení musí být bezdrátové. Ze dvou důvodů – náklady a pohodlí. Tahání kabelů je složité, nákladné a časově náročné.

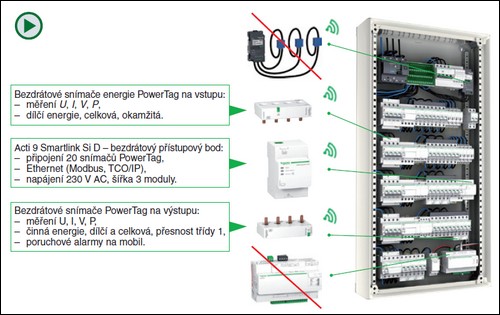

Obr. 2. Komponenty systému PowerTag

Příkladem takového řešení je PowerTag společnosti Schneider Electric (obr. 1). Je to bezdrátové monitorovací zařízení, které se instaluje přímo na modulární jističe Acti 9. Znamená to, že není třeba vzdát se drahocenného místa na liště DIN. A to platí pro nové i staré instalace.

O přenos do systému řízení budovy a přístup k e-mailovým hlášením se stará rozhraní Smartlink.

Bezdrátové snímače PowerTag se instalují přímo na modulární přístroje šířky 18 mm, a nezabírají tudíž další prostor v rozváděči (obr. 3).

Software pro PowerTag je zdarma.

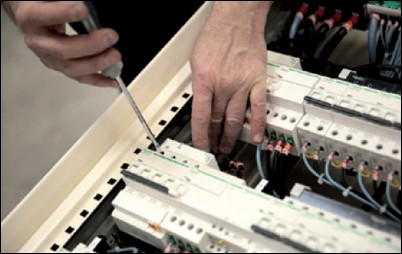

Obr. 3. Instalace do rozváděče

Elektrické charakteristiky:
– maximální proud: 63 A,
– jmenovité napětí: Un = 220 až 240 V,
– frekvence = 50/60 Hz,
– vlastní spotřeba: 1 V·A max,
– provozní teplota: –25 až +60 °C.

Přesnost měření:
– proud – třída 1,
– napětí – třída 0,5,
– výkon – třída 1,
– energie – třída 1 (IEC 61557-12),
– pouze činná energie,
– minimální zátěž 10 W (40 mA).

Komunikace:
– frekvence 2,4 až 2,483 5 GHz,
– 20 snímačů na jedno rozhraní Smartlink.

Více informací o tom, jak zvýšit efektivitu řízení budov, zájemci naleznou na webových stránkách: www.schneider-electric.cz


Vyšlo v časopise Elektro č. 11/2017 na straně 37.
