Elektrotechnická zkušebna ETD TRANSFORMÁTORY a. s.

08.12.2016 | Petr Šíma | ETD TRANSFORMÁTORY a. s. | www.etd-bez.cz/cz/ez

V souvislosti s elektrotechnickou výrobou v dřívější plzeňské Škodovce se širší odborné veřejnosti automaticky vybaví Elektrotechnická továrna v Doudlevcích (odtud známá zkratka ETD).

Výrobní rozsah závodu byl široký, od točivých elektrických strojů, přes výkonové transformátory až po vypínače vvn. Experimentální výzkum, ověřování nových konstrukčních návrhů a finální typové zkoušky produkce si zajišťoval závod sám ve svých zkušebnách. V roce 1964 bylo rozhodnuto sloučit všechny výzkumné, vývojové a zkušení kapacity takříkajíc pod jednu střechu a v budově sousedící s halou výroby transformátorů byla založena výzkumná a vývojová základna podniku (VVZ), pozdější Výzkumný ústav elektrotechnický (VÚET). Pracoviště, sestávající z výkonové zkušebny (zkratovny), zkušebny vvn a elektrotechnologických laboratoří, existuje dodnes jako Elektrotechnická zkušebna (EZ) společnosti ETD TRANSFORMÁTORY a. s.

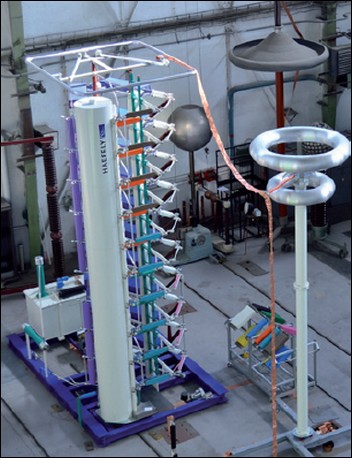

Obr. 1. Impulzní generátor HAEFELY s děličem

Z popsaného, velmi zkráceného ohlédnutí do minulosti je patrné, že EZ nemá nic společného s výrobou transformátorů, s technickou kontrolou společnosti ETD TRANSFORMÁTORY a. s. a jejími zkušebnami.

Dnešní Elektrotechnická zkušebna je na mateřské firmě organizačně nezávislý útvar, který se zabývá elektrotechnickými, elektrotechnologickými a vzduchotechnickými zkouškami na průmyslových zařízeních všeho druhu.

Výzkumné aktivity EZ v posledních několika letech realizuje v řešitelských týmech národních (GA ČR, MPO) a mezinárodních (rámcové programy EU a NATO) grantových projektů. EZ je akreditována Českým institutem pro akreditaci, o. p. s., podle normy ČSN EN ISO/IEC 17025, v aktuálním znění, pro realizaci vybraných elektrotechnických a vzduchotechnických zkoušek v rozsahu přílohy osvědčení o akreditaci. EZ má přiznán flexibilní rozsah akreditace.

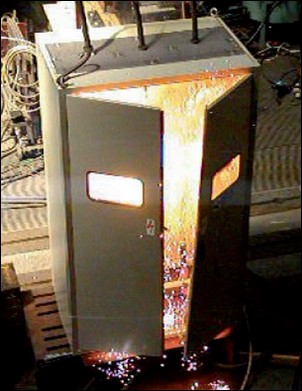

Obr. 2. Zkouška rozváděče vnitřním obloukovým zkratem (mimo požadavky ČSN EN)

Druhy prováděných zkoušek

Elektrotechnická zkušebna zajišťuje vývojové a typové zkoušky trakční výzbroje pro DC i AC (50 Hz i 16 2/3 Hz) soustavu, vývojové a typové zkoušky nn a vn elektrických strojů, spínacích přístrojů a rozváděčů pro energetiku, zejména:
– oteplovací zkoušky a měření ztrát,
– zkoušky spínací a vypínací schopnosti,
– zkoušky zkratové odolnosti,
– zkoušky elektrické pevnosti izolace,
– měření elektrických veličin,
– měření ventilačních a hydraulických veličin,
– ověření krytí do stupně IP4X.

Maximální parametry zkušebny

Zkoušky střídavým proudem
Spínací zkoušky:
UN do 38 kV,
IN do 40 kA v závislosti na napětí a čase.
Zkratové zkoušky:
– jednofázově, 16 2/3 Hz; do 60 kApeak,
– jednofázově, 50 Hz; do 170 kApeak,
– třífázově, 50 Hz: do 143 kApeak,
   – 1 s, 50 Hz: do 56 kArms,
   – 3 s, 50 Hz: do 30 kArms,
– obloukový zkrat na dotaz
Oteplovací zkoušky:
– 50 Hz, do 4 kA.
Dielektrické zkoušky:
– přiložené napětí do 700 kV,
– impulzní výdržné napětí od 5 do 1 850 kV (±).

Zkoušky stejnosměrným proudem:
Spínací zkoušky:
UN do 6 kV,
IN do 10 kA v závislosti na napětí a čase.
Zkratové zkoušky:
– do 18 kApeak,
– 1 s: do 12 kAAVG.
Oteplovací zkoušky:
– trvale do 5 kA,
– 30 s: do 9 kA.
Dielektrické zkoušky:
– přiložené napětí do 70 kV.
Vybíjení RLC obvodu:
– do 3,5 kV.

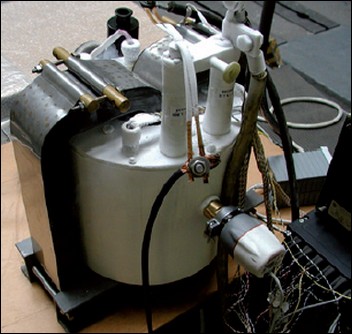

Obr. 3. Vývojová zkouška na modelu supravodivého transformátoru

Ačkoliv matematické modelování jim není cizí, vycházejí pracovníci EZ při své práci ze svého hlubokého přesvědčení, že žádný matematický model, byť vytvořený v nejlepším multifyzikálním výpočetním softwaru, nikdy komplexně nepostihne všechny děje, kterým je elektrické zařízení vystaveno v reálném provozu. Existuje jediná cesta, jak nabýt jistoty, že výrobek je připraven k nasazení, vyzkoušet ho.


Vyšlo v časopise Elektro č. 12/2016 na straně 41.
