DEHNbloc Maxi CI 440 a 760

05.07.2019 | Dehn, s. r. o. | www.dehn.cz

Koordinované svodiče bleskových proudů DEHNbloc Maxi CI 440 a 760 jsou určeny speciálně pro systémy s vyšším napětím a chrání zařízení před škodlivými účinky přímých úderů blesku a před přepětím.

V těle přístroje šířky tří modulů se spojují osvědčené vlastnosti svodičů řady DEHNbloc Maxi a předjištění svodiče odolného proti bleskovému proudu. Díky tomu lze ušetřit až 60 % místa v porovnání s konvenčním zapojením. Typickou oblastí použití těchto svodičů jsou průmyslová zařízení se jmenovitým napětím 400/690 V a IT sítě v chemickém průmyslu se jmenovitým napětím 500 V AC.

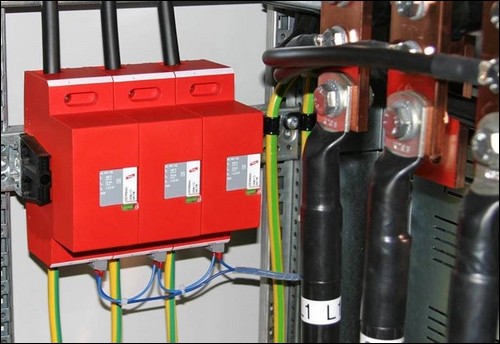

DEHNbloc Maxi CI 440 a 760

Integrované předjištění svodiče je dimenzováno tak, aby byl zajištěn největší svodový výkon, spolu s optimální ochranou zařízení. Díky tomu odpadá instalace odpovídajícího samostatného předjištění svodiče a mohou být použity co možná nejkratší přívodní vodiče v souladu s doporučením normy ČSN 33 2000-5-534.

Základem koordinovaného svodiče bleskových proudů DEHNbloc Maxi CI 440 a 760 je osvědčené jiskřiště s funkcí vlnolamu a technologií RADAX-Flow.

U svodičů typ 1 na bázi jiskřiště proteče během svodu tímto jiskřištěm veškerý bleskový proud. Spolu s funkcí vlnolamu zajišťuje technologie RADAX-Flow potlačení a zhasnutí následného proudu ze sítě na tak malou hodnotu, že nedojde k vybavení předřazeného jištění od hodnoty 32 A gG. Tím je zajištěna vysoká provozní spolehlivost a životnost chráněných elektrických zařízení.

Vedle standardního signalizačního pole se zeleným/červeným terčíkem disponují svodiče navíc třípólovou svorkovnicí pro připojení dálkové signalizace.

Kontakty dálkové signalizace jsou řešeny jako bezpotenciálový přepínač, proto je možno signalizační obvod podle koncepce zapojit jako rozepínací nebo spínací.


DEHN, s. r. o., Pod Višňovkou 1661/33, 140 00 Praha 4 – Krč
tel.: +420 222 998 880, e-mail: info@dehn.cz, www.dehn.cz


Vyšlo v časopise Elektro č. 7/2019 na straně 40.
