Nový motorový jistič TeSys GV4

24. 5. 2018 | Schneider Electric CZ, s. r. o. | www.schneider-electric.cz

Přístroje pro řízení a ochranu motorů TeSys jsou skupinou produktů Schneider Electric s 90letou historií. Nová řada motorových jističů TeSys GV4 je jejím nejmladším a nejpokrokovějším členem. Nový jistič TeSys GV4 je kompaktní a robustní přístroj ke spouštění motorů do 115 A se zkratovou vypínací schopností až 100 kA.

Tesys GV4 je k dispozici se třemi typy ochran:
– magnetická pro použití s nadproudovým relé nebo s měničem frekvence,
– tepelně-magnetická elektronická ochrana s širokým rozsahem nastavení a třídami spouští 10 a 20,
– multifunkční ochrana motorů s nastavitelnými pokročilými ochranami, alarmy a signalizací.

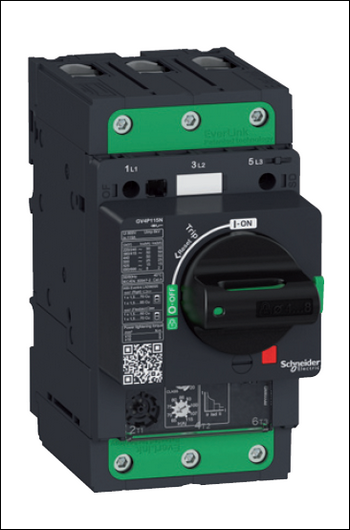

Obr. 1. Motorový jistič Tesys GV4, typ GV4P
Obr. 1. Motorový jistič Tesys GV4, typ GV4P

Kvalitní připojení je základ

TeSys GV4 se standardně dodává se svorkami EverLink™ se dvěma otvory pro měděné kabely. Tato patentovaná technologie Schneider Electric dlouhodobě zajišťuje stejný moment utažení a eliminuje tečení kabelů. Přístroj může být dodán také se svorkami pro přípojnice nebo pro kabely s nalisovanými kabelovými oky.

Svorky mohou být kdykoliv vyměněny nebo je možné odpojit jednu část a nainstalovat oba typy konektorů.

Pro utažení na správný moment lze použít momentové lámací bity.

Montáž

Jističe TeSys GV4 lze umístit na montážní desku i standardizovanou lištu DIN (35 nebo 75 mm).

Je možné je objednat s ovládací páčkou nebo přímou otočnou rukojetí. Samozřejmostí je možnost namontovat přímou nebo boční prodlužovací rukojeť.

Příslušenství

Jističe TeSys GV4 mohou být vybaveny signalizačním kontaktem (OF) pro indikaci zapnutí/vypnutí a poruchovým kontaktem (SD) pro indikaci vybavení při poruše.

Motorový jistič Tesys GV4, typ GV4PE

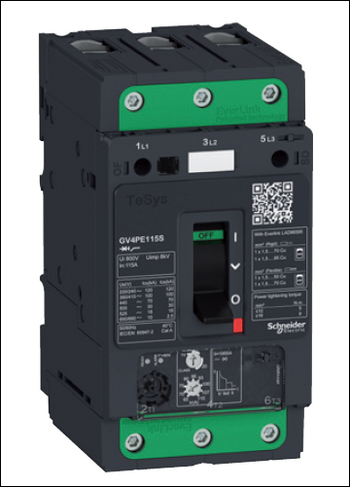

Obr. 2. Motorový jistič Tesys GV4, typ GV4PE

Pokročilé ochrany

Přístroj se nastavuje prostřednictvím aplikace se systémem Android a NFC (Near Field Communication) nebo pomocí počítače se softwarem Ecoreach.

Z nabízených rozšíření je možné volit:
– ochranu s krátkým zpožděním (100 ms), která propustí rozběhový proud motoru a přitom zajišťuje ochranu kabelů a ostatních komponent; eliminuje potřebu jejich předimenzování (užitečné zejména pro jističe s širokým rozsahem nastavení),
– možnost nastavení tvrdosti ochrany v rozsahu Isd = 5 až 13Ir (výchozí je 13),
– volitelnou toleranci proudové asymetrie a výpadku fáze,
– zemní ochranu, ochranu zablokovaného rotoru, volitelnou třídu spouště a omezení délky rozběhu.

Samozřejmostí je alarm přetížení motoru a blížícího se výpadku provozu.

Více informací lze najít na stránkách www.schneider-electric.cz, kde je možné si stáhnout podrobný katalog nebo instalační a provozní manuály.


Vyšlo v časopise Elektro č. 5/2018 na straně 49.
