Formovací zdroj kondenzátorů BUBELA PSVD-1K-1000V-CF1

18. 6. 2018 | BUBELA Power Electronics | www.bubela.cz

Zdroj je primárně určen k reformování elektrolytických kondenzátorů stejnosměrného meziobvodu měničů frekvence. Dobré služby však prokáže i jako regulovaný laboratorní zdroj použitelný k různým účelům.

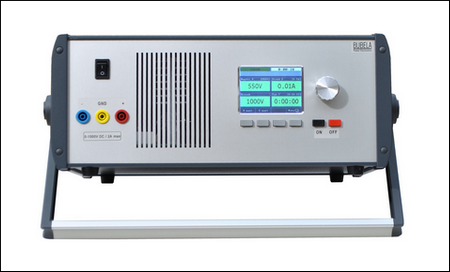

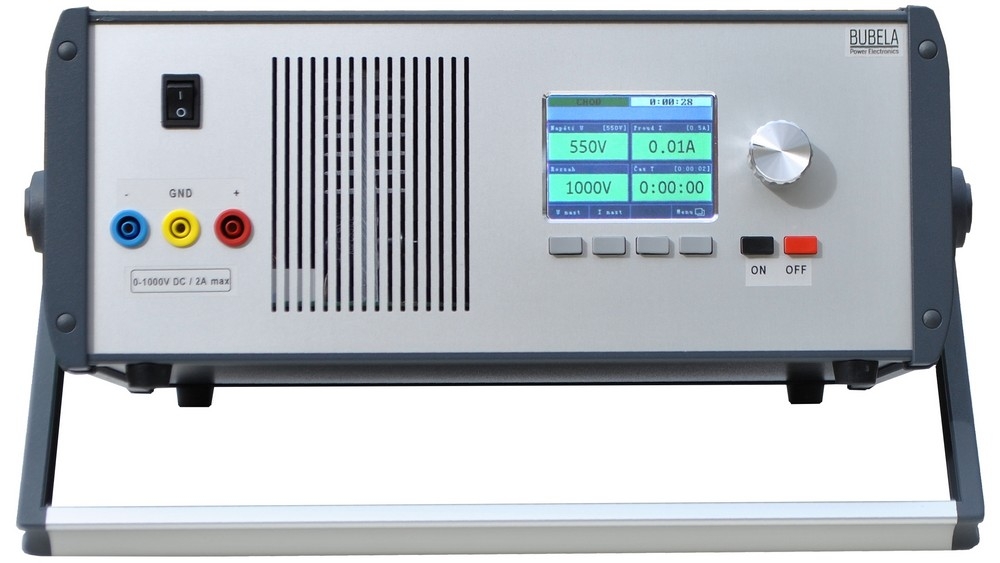

Formovací zdroj kondenzátorů BUBELA PSVD-1K-1000V-CF1

Výstupní napětí je nastavitelné v rozsahu 0 až 1 000 V DC s limitací výstupního proudu až 2 A a maximálním výkonem 1 000 W. Výstup zdroje je galvanicky izolovaný od napájecí sítě a země. Náběhová rampa napětí dovoluje volbu v mimořádně širokém rozsahu časů od 1 s až do 24 h s možností určit dobu vypnutí po dosažení požadovaného napětí. Připojená kapacitní zátěž je po vypnutí zdroje řízeně vybíjena až do nulové hodnoty napětí. Napájení je z běžné zásuvky 230 V/50 Hz.

Konstrukce je koncipována v podobě přístrojové přenosné skříňky s rozměry 360 × 144 × 244 mm, usnadňující přenášení. Zdroj disponuje barevným dotykovým TFT displejem, doplněným tlačítky a otočným ovladačem pro snadné ovládání. Stabilita výstupních veličin je ±2 V/±10 mA, výstupní napětí se nastavuje s krokem 1 V a proud s krokem 10 mA. Ovládání je možné i dálkové z počítače připojeného na jedno ze dvou komunikačních rozhraní, USB a RS-485. Takto pak lze provádět automatizované zkoušky a vyhodnocovat je. Součástí dodávky jsou připojovací kabely s různými typy zakončení (banánky, krokosvorky a odizolované konce pro zapojení do svorkovnice).


Vyšlo v časopise Elektro č. 6/2018 na straně 39.
