Tam, kde se setkávají auta a elektřina

30.01.2016 | BASF | www.basf.cz

Univerzální konektory od TE Connectivity vyrobené z materiálu Ultramid® od BASF používá jako standard mnoho výrobců automobilů. Technické plasty, z nichž jsou konektory vyrobeny, byly vytvořeny na míru potřebám bezpečnosti a spolehlivosti právě k využití v konektorech vysokého napětí pro elektrická a hybridní vozidla.

BASF rozšiřuje svou řadu konstrukčních plastů pro dynamicky se vyvíjející trh elektrických a hybridních vozidel. Na míru vytvořené materiály Ultramid® a Ultradur® s přesně
nadefinovanými vlastnostmi jsou nyní k dispozici po celém světě pro použití v konektorech určených k přesné montáži v interiérech i exteriérech vozidel. Speciální polyamid
a polybutylentereftalát splňují požadavky na odolnost proti plameni, stálost barvy, mechanické namáhání i izolační schopnosti.

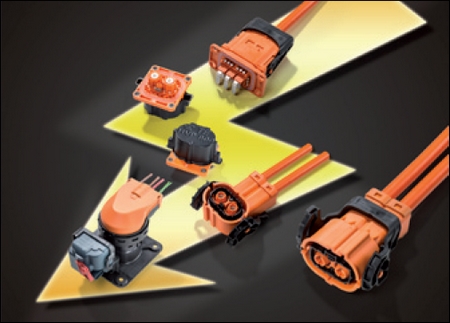

Obr. 1. Konektory BASF pro elektrická vozidla

Výrobcům automobilů umožňují zmenšit hmotnost vozidla, ušetřit prostor pro instalaci v okolí baterie a zároveň přispět ke zlepšení bezpečnosti v e-mobilitě.

Jedním z příkladů je konektor pro hybridní a elektrická vozidla (obr. 1), který vyvinula z různých typů materiálu Ultramid® pro několik výrobců automobilů společnost TE Connectivity v Schaffhausenu ve Švýcarsku v úzké spolupráci s BASF. „Komponenty pro vozidla s bateriovým napájením se neustále vyvíjejí a každý výrobce automobilů má zvláštní požadavky,″ říká Wolfgang Balles, který je v TE Connectivity zodpovědný za vývoj produktů pro hybridní a elektrická vozidla. Franz Janson, vedoucí celosvětové Resin Material Platform v TE, dodává: „To
je důvod, proč je pro nás, jako společnost působící po celém světě, důležité mít pro spolupráci partnera, jako je BASF, s nímž můžeme nalézt ideální kombinaci materiálů pro jednotlivé
díly. Je to jediný způsob, jak můžeme zajistit, že budeme na trh dodávat bezpečné a spolehlivé komponenty.″

Konektory vysokého napětí lze rozpoznat podle jejich typické oranžové barvy (z palety barevných šarží BASF Color Solutions). Polyamid BASF je barevně stálý a odolný proti tepelnému stárnutí. Zejména v citlivém rozsahu vysokého napětí je barevné kódování jednotlivých součástí pro bezpečnost velmi důležité: je třeba, aby barva zůstala viditelná alespoň deset let. BASF optimalizoval vlastnosti konektoru pomocí svého simulačního nástroje Ultrasim®: přesně vypočítané spasování (lock-in) Ultrasim® při zpracování a použití umožňuje úsporu času i nákladů při výrobě.

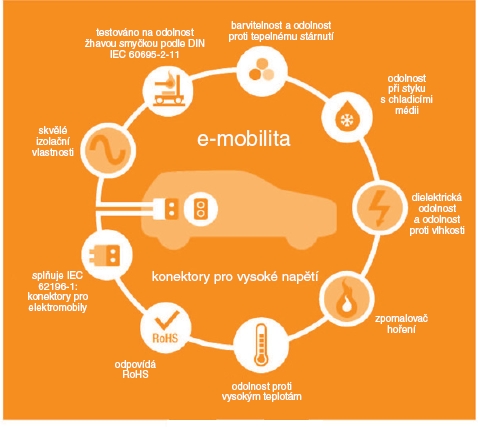

Obr. 2. Výběr plastů BASF

Celosvětově dostupné materiály Ultramid® a Ultradur® procházejí testem podle přísné normy pro konektory IEC 62196-1 a testem žhavým drátem podle IEC 60695-2-11. Na odolnost do 850 °C jsou testovány izolační materiály, které drží vodivé součásti, a na odolnost do 650 °C všechny ostatní části vyrobené z izolačního materiálu. Materiály pro konektory v blízkosti akumulátoru jsou odolné nejen proti vysokým teplotám, ale také proti chladicí kapalině a ohni. Jsou ideální pro výrobu málo deformovatelných, tenkých a žáruvzdorných dílů (obr. 2). Materiály použité pro konektory v dobíjecích systémech jsou kromě svých výborných izolačních vlastností výjimečné také svou samozhášivostí, rázovou pevností a odolností proti roztavení. Nabídka zahrnuje i plasty obsahující bezhalogenový zpomalovač hoření se složením, které je v souladu se směrnicemi pro omezení používání některých nebezpečných látek (RoHS).
