Spínání vysokých zátěží až do 160 kW

16.06.2014 | |

Nejen v automobilovém průmyslu, ale také v energetickém průmyslu či v jiných odvětvích stále vzrůstá poptávka po spínání stejnosměrných zátěží vysokého výkonu. Stále více výrobců automobilů používá elektrické pohony pro svá hybridní a elektrická vozidla.

Klasické fotovoltaické systémy jsou ve stále větší míředoplňovány systémem akumulátorů a obdobný rozmach zažívá stejnosměrné napětí i v dalších oborech. Právě pro tento druh aplikací přináší Panasonic svým zákazníkům jednoduchou možnost spínání a odpojování vysokých výkonů např. z důvodu údržby.

Panasonic dosáhl v oboru spínání vysokých stejnosměrných zátěží výborných výsledků za kterými stojí desítky let vývoje a zkušeností.

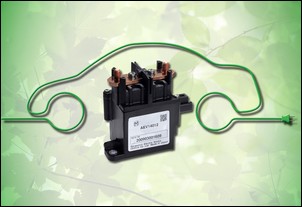

Relé řady EV nachází uplatnění v sériové výrobě již sedmnáct let. Relé je stále vyvíjeno a zdokonalováno, aby splňovalo současné standardy i požadavky do budoucna. Řada EP byla vyvinuta speciálně pro stavebnictví a má všechny potřebné certifikáty. Tato řada je používaná a velmi úspěšná v solárním průmyslu, kde nachází uplatnění převážně ve střídačích a v aplikacích akumulátorových bloků.

Shrnutí nejdůležitějších vlastností:

  • kontakt pro trvalý proud 80 A, odpínání max. 400 A 400 V DC, krátkodobé přetížení 5560 A na 30 ms,
  • el. oblouk při rozepnutí vzniká ve zhasínací komoře a je tedy izolován od jakýchkoliv hořlavých plynů,
  • kromě toho se kontaktní komora naplní plynným vodíkem, který zajišťuje ochranu kontaktů proti znečištění a brání jejich oxidaci. Velmi nízký kontaktní odpor (typicky < 1 miliohmu) zůstává na velmi nízké úrovni po celou dobu životnosti.
  • vodík zároveň zkracuje odpínací čas, snižuje tak opotřebení kontaktů a zvyšuje jejich životnost,
  • spínače řady EV jsou vybaveny pojistkou. Zapnutí je podmíněno stlačením červeného pojistného tlačítka.

Řada EV byla vyvinuta pro automobilový průmysl a je určena pro typické aplikace tohoto oboru. Vzhledem k výše uvedeným technickým parametrům, jako jsou malé rozměry a nízká hmotnost (pouze 230 g) proniká spínač i do jiných průmyslových odvětví.

www.panasonic-electric-works.cz
