Silikonové lepidlo k upevňování součástek

26.01.2016 | ELCHEMCo, spol. s r. o. | www.elchemco.cz

Častým technologickým problémem při osazování desek plošných spojů a všeobecně při montáži elektronických sestav je upevňování a zajišťování různých, zejména rozměrnějších součástek, jako jsou např. kondenzátory, feritová jádra, transformátory, různé sokly, kryty, ovládací prvky, šrouby, vodiče, kabely apod. Tyto problémy je možné vyřešit použitím vhodného lepidla.

Požadavky kladené na vytvrzený spoj a na lepidlo

Spoj by měl být přiměřeně pevný s dobrou adhezí na spojované povrchy v rozmezí provozních teplot zařízení, odolný proti klimatickým vlivům, při změnách provozních
teplot nesmí docházet k velkým mechanickým stresům.

Použité lepidlo musí být nekorozivní, po vytvrzení musí splňovat požadované dielektrické vlastnosti, při určitých způsobech použití musí být demontovatelné, vytvrzující se při běžné teplotě, jednosložkové a snadno dávkovatelné.

Musí splňovat požadavky současné legislativy týkající se nakládání s chemickými látkami.

Důležitá je též přiměřená doba skladovatelnosti za běžných podmínek.

Z hlediska bezpečnosti práce je podstatný požadavek na jeho nízkou toxicitu. Zárukou kvality je certifikát ISO 9001 a ISO 14001. Požadavky splňuje výrobek firmy Dow Corning (USA) – Dow Corning® 744 RTV Adhesive/Sealant.

Elchemco Dow Corning

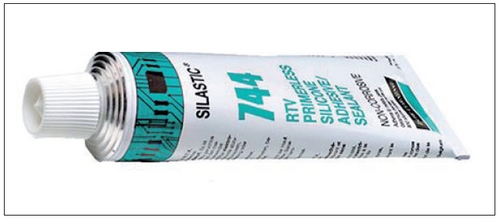

Obr. 1. Lepidlo Dow Corning® 744 RTV Adhesive/Sealant

Požadavky splňuje výrobek firmy Dow Corning (USA) – Dow Corning® 744 RTV Adhesive/Sealant

Tento produkt je jednosložková, tixotropní silikonová pasta s nekorodujícím vytvrzováním, která je připravena k okamžitému použití. Vytvrzuje se vzdušnou vlhkostí do formy pevné pryže. Je univerzálně použitelná jako lepidlo a těsnicí materiál. Dow Corning® 744 RTV Adhesive/Sealant je trvanlivý materiál, univerzálně použitelný při montáži elektronických sestav, které obsahují zejména součástky citlivé na korozi a vibrace (obr. 2). Vykazuje výbornou přilnavost k mnoha kovům, a to i bez použití primeru, ke keramice, sklu a k většině laminátů, k pryskyřicím a plastům atd.

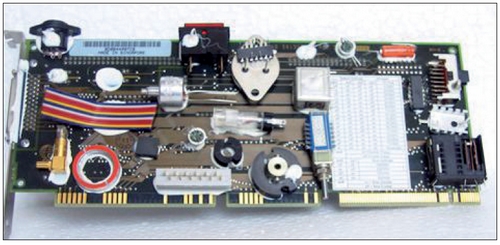

Obr. 2. Silikonové lepidlo k upevňování součástek




Typické vlastnosti

Stav při dodání při 25 °C a 50% relativní vlhkosti

  • barva............................................... bílá
  • konzistence................ nesesedavá pasta
  • doba zaschnutí na dotyk (min)......... 45
  • doba vytvrzení 2 mm vrstvy (h)....... 24
  • vytvrzení tenké vrstvy................. dobré
  • korozivní vlastnosti............ nekorozivní

Eektrické vlastnosti po sedmi dnech při 25 °C a 50% relativní vlhkosti

  • elektrická pevnost (kV/mm)............. 17
  • permitivita při 100 kHz.................... 4,3
  • ztrátový faktor při 100 kHz......... 0,003
  • objemový měrný odpor (Ωcm) 10,7 × 1015



Charakteristické znaky

  • výborná přilnavost bez použití základního nátěru
  • vysoká pevnost v roztržení, tažnost a mez pevnosti v tahu
  • dobré dielektrické vlastnosti
  • použití v rozsahu teplot od –55 do +180 °C
  • tixotropní
  • nízká smrštitelnost (pod 3 %)
  • nekorozivní, vytvrzování při pokojové teplotě
