Průchodky s ochranou proti EMC rušení

28.09.2018 | Ing. Roman Fillette | OS-KOM spol. s r. o. | www.oskom.cz

Jestliže jste nuceni řešit problematiku EMC rušení, jistě jste se již setkali s komponentami pro ochranu zařízení proti rušení šířenému po vedení a vzduchem. Kabely vybavené stíněním, rozváděče s kovovými kabelovými průchodkami, popř. stínicí spony jsou již běžnou výbavou elektrických zařízení.

Zajímavou alternativou ke konvenčním EMC průchodkám jsou dělené rámečky EMC-KEL (obr. 1) německého výrobce icotek GmbH, které zajistí ochranu proti rušení v místě průchodu stěnou rozváděče a současně umožní zavádět kabely vybavené konektorem s výsledným krytím až IP66.

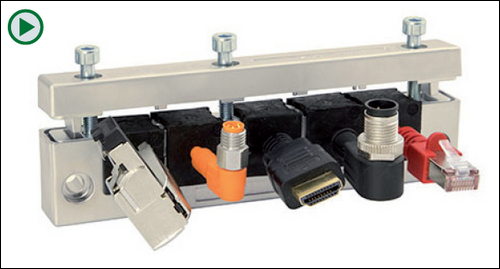

Obr. 1. Dělená průchodka EMC-KEL-E5 (video)

Kabelové rámečky EMC-KEL jsou velmi vodivé a mají velmi kvalitní povrchovou úpravou odolnou proti poškrábání. Do pokovených rámečků se instaluje kabeláž pomocí vložek EMC-KT (obr. 2), které jsou vyrobeny z vodivého elastomeru. Kontakt s opletením kabelu je díky tomu rovnoměrný po celém obvodu. Mezi rámečkem EMC-KEL a kovovou stěnou zařízení je instalováno vodivé těsnění, které je standardně součástí dodávky. Rušení šířené vzduchem, stejně jako rušení šířené po vedení je tudíž tlumeno přímo kabelovým rámečkem s vložkami.

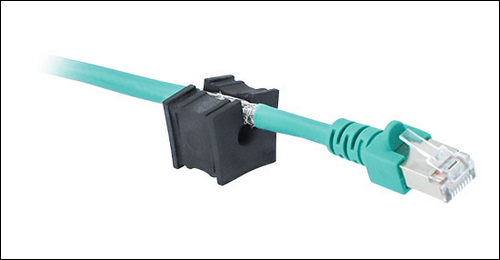

Obr. 2. Instalace kabelu do vložky EMC-KT

Produktová řada obsahuje několik velikostí rámečků s různým počtem pozic na vložky (od tří do deseti vložek). Proto je možné montáž přizpůsobit individuálním požadavkům a lze ji kombinovat i s jinými produktovými řadami. Jestliže např. není vyžadována ochrana proti rušení šířenému vzduchem, mohou být nestíněné kabely instalovány do nevodivých vložek KT. Systém průchodek EMC-KEL je tedy velmi variabilní, robustní, spolehlivě upevní kabely proti vytažení, vyniká velkou hustotou montáže v porovnání s konvenčními EMC průchodkami (obr. 3) a významně zkracuje montáž.

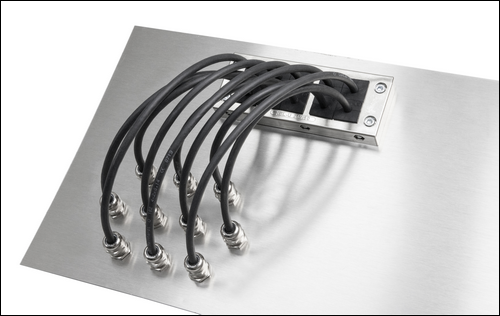

Obr. 3. EMC-KEL-U 24/10 vs. konvenční průchodky

Podrobnější informace k EMC komponentám, popř. k dalším výrobkům lze najít na internetových stránkách českého zastoupení www.oskom.cz nebo ve stánku 026 v hale C na Mezinárodním strojírenském veletrhu v Brně.


Vyšlo v časopise Elektro č.10/2018 na straně 39.
