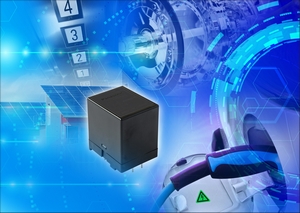

Panasonic: Nové výkonové relé HE-S

25.06.2015 | Panasonic Electric Works | www.panasonic-electric-works.com

Nové vysokonapěťové relé pro solární měniče, nabíjecí stanice, výtahové systémy a další aplikace až do 35 A / 277 V AC.

Dalšími důležitými parametry je paralelní uspořádání kontaktů. V technologii tohoto relé jsou vhodně skloubeny potřeby různých oborů. Dva spínací kontakty pro výkonové spínání až do 35 A / 277 V AC byly úspěšně integrovány v extrémně malém provedení. Navíc lze použitím zpětnovazebního (pomocného) kontaktu detekovat případné svaření hlavních kontaktů.

Přítlačná síla 170 mW poskytuje nezanedbatelnou úsporu energie hlavně pro monostabilní systémy. Kromě toho je zaručena vzdálenost mezi kontakty minimálně 3 mm což je pro mnoho aplikací požadováno jako spolehlivá izolační vzdálenost.

Vzdálenost kontaktů spolu s velkou rozpínací rychlostí předurčuje relé pro bezpečné spínání  stejnosměrné zátěže až 220 V / 10 A.

Paralelní uspořádání cívek a zátěžových kontaktů zesiluje odolnost celé spínané cesty. Zároveň lze bez problému vyhovět vyšším nárokům na bezpečnou izolační vzdálenost.

Relé HE-S lze optimálně využít pro spínání mnoha aplikací a to vždy při zachování optimálního poměru ceny a výkonu.

Základní parametry v kostce:

  • Zpětnovazební (kontrolní) kontakt
  • Vysoký spínací výkon: 35 A / 277 V AC
  • Malé rozměry: 36 x 30 x 40 mm
  • Nízká přítlačná síla 170 mW
  • Izolační mezera kontaktů 3 mm
  • Spínání vysokých stejnosměrných zátěží
  • Odolné vůči vysokým proudům
  • Optimalizován poměr cena / výkon
  • Aplikace: měniče AC/DC, nabíjecí stanice, řízení pohonů, výtahové systémy, bílá technika atd.
