OMR 700 – bezpapírový zapisovač

12.12.2016 | Miroslav Hackl | ORBIT MERRET | omr.merret.cz

Společnost ORBIT MERRET, která vyrábí měřicí přístroje více než 25 let, v letošním roce rozšířila svůj sortiment o nový produkt OMR 700. Bezpapírový zapisovač byl představen na výstavě AMPER 2016, kde získal od odborné poroty Čestné uznání. Přístroj je určen do provozů, kde je potřeba na jednom místě zobrazovat a zaznamenávat větší množství elektrických či neelektrických veličin.

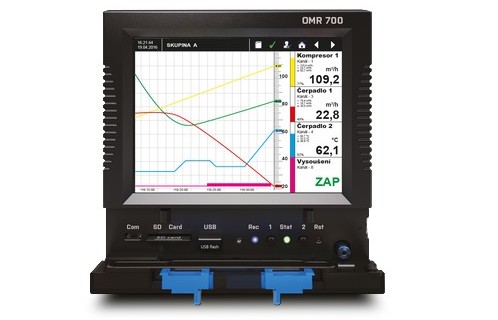

Orbit Merret OMR 700

Základní popis

– barevný TFT displej 5,7" s dotykovým panelem,
– osm slotů pro více než 20 typů zásuvných karet,
– při plném vybavení lze zpracovat současně až 96 vstupů,
– záznam do interní paměti 512 MB, na SD kartu i USB Flash až 32 GB,
   s periodou od 1 ms,
– redundantní operační systém,
– Ethernet 10/100B, RS-485, digitální vstupy a výstupy,
– zvukový výstup, RTC,
– rozměr 150 × 150 mm,
– krytí čelního panelu IP64,
– napájení 80 až 250 V AC/DC.

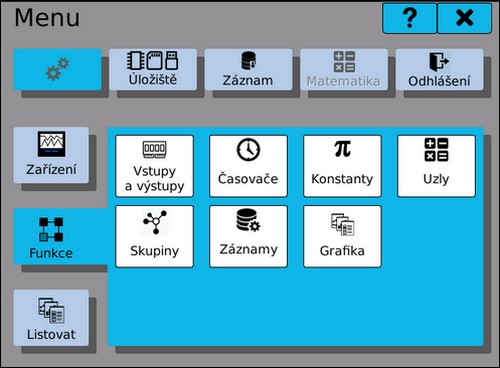

Brilantní displej a přehledné vícejazyčné menu umožňují pohodlné nastavení celého systému, rozděleného do třech funkčních částí: zařízení, funkce a listování.

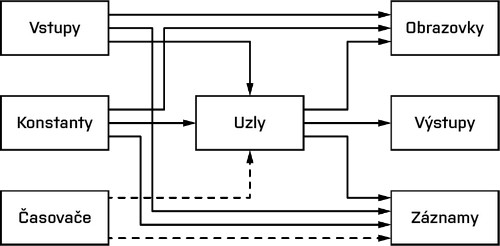

Měření i záznam se nastavuje v menu funkce, jejímž středem jsou uzly. Sem vstupují naměřené hodnoty s volitelným časováním, následným matematickým zpracováním a přípravou dat pro displej, záznam, výstup nebo další uzel.

Až šestnáct obrazovek s volitelnou maticí grafických prvků dovoluje uživateli volnost při návrhu zobrazovací plochy. K jejímu sestavení může vybírat z číselného formátu, bargrafu, ručičkového měřidla, svislého nebo vodorovného grafu, binárního tvaru nebo třeba i připojení IP kamery.

Primární záznam s kompresí do interní paměti NAND je ve formátu BIN, na externí média lze ukládat i v CSV. Zabezpečený BIN dovoluje čtení pouze v programu OMR Viewer, kde je i další zpracování a vyhodnocení naměřených dat. Záznam lze zobrazit i na přístroji.

Univerzalita, všestrannost a zejména příznivá cena předurčuje tento přístroj ke splnění většiny požadavků uživatelů.

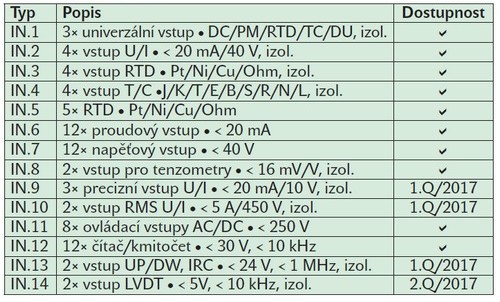

Tab. 1. Vstupní karty

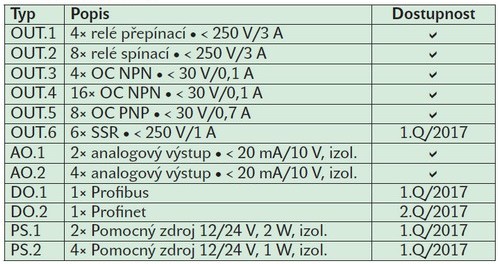

Tab. 2. Výstupní karty

Rozšiřující karty

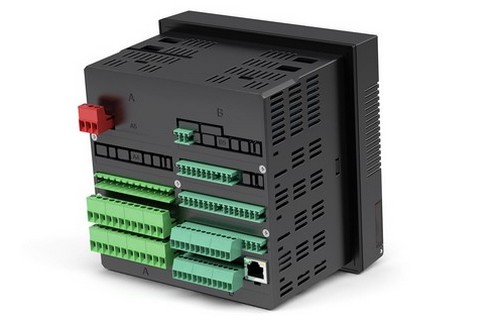

Při vývoji přístroje byl kladen zvýšený důraz na jeho technické řešení a univerzalitu. Všechny analogové moduly jsou plně izolovány od interní sběrnice a vybrané karty mají galvanické oddělení i mezi jednotlivými kanály. V současné době je v nabídce více jak 20 typů karet. Modulární koncepce umožňuje i postupné rozšiřování systému, takže stačí objednat potřebnou kartu a zasunout do volného slotu. Přístroj tak může růst s požadavky uživatele.

Orbit Merret

Speciální provedení

Oblast praktického použití zapisovače rozšiřují navíc dvě jeho speciální provedení. Jedno je laboratorní, kdy je přístroj umístěn v hliníkové krabici s madlem, druhé je pro venkovní prostředí. V tomto provedení je přístroj zabudován do velmi odolného kufru s krytím IP67. Samozřejmostí obou variant je vyvedení vstupů na konektory.

Bližší technické informace o zapisovači OMR 700 jsou dostupné na internetové stránce: omr.merret.cz


Vyšlo v časopise Elektro č. 12/2016 na straně 44.
