Nové pohyblivé přívody energií pro rychlou a bezpečnou automatizaci

24.05.2019 | HENNLICH s.r.o. | www.hennlich.cz

Nový systém „plane-chain“ přináší kompaktní přenos energií a dat ve výrobě.

Podíl automatizace ve výrobě díky rozvoji Průmyslu 4.0 neustále narůstá a s ním potřeba spolehlivého a skladného řešení přívodů energií. Firma igus, kterou v Česku výhradně zastupuje společnost HENNLICH, nyní vyvinula neotřelé řešení pro dlouhé pojezdy a vysoké rychlosti - energetický řetěz „plane-chain“. Bočně uložený řetěz ve speciálně navrženém žlabu zajišťuje bezpečnou a prostorově úspornou dodávku energií a dat.

Moderní výroba se již bez robotů neobejde. Tento trend se nejvíce projevuje v automobilovém průmyslu. Pro lineární, portálové nebo průmyslové roboty o sedmi osách, je spolehlivý přívod energie a dat, a to i v omezených prostorech nebo na dlouhých pojezdech, naprosto klíčový.

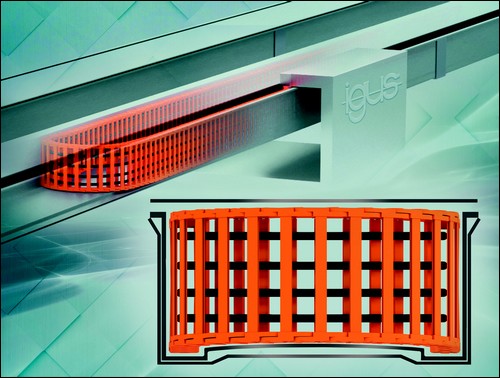

Obr. 1. „Plane-chain“: Nový, spolehlivý systém energetických řetězů se speciálně tvarovaným žlabem je vhodný pro použití v automatizaci a aplikace s vysokými rychlostmi
„Plane-chain“: Nový, spolehlivý systém energetických řetězů se speciálně tvarovaným žlabem je vhodný pro použití v automatizaci a aplikace s vysokými rychlostmi

Systém „plane-chain“ od igusu přichází s inovativním řešením, které zajišťuje maximální bezpečnost hlavně u aplikací s vysokou rychlostí a vysokým počtem cyklů. „Nový koncept sestává z na boku uloženého energetického řetězu jezdícího ve speciálním žlabu,“ vysvětluje Jan Švarc, manažer pro energetické řetězy igus ve firmě HENNLICH.

Výhodou tohoto řešení je nízká instalační výška, která šetří prostor. Speciální eliptický tvar dna žlabu pak umožňuje řetězu série E6 bezpečný pohyb v prohlubních po stranách žlabu. Nerezový žlab s nízkým třením zajišťuje dlouhou životnost řetězu. Systém lze zvukově odizolovat použitím speciální izolační vrstvy na vnější straně žlabu. Díky použití lehkých součástek může být řetěz pro dodávku energie lineárních robotů jednoduše namontován pod stropem haly.

Spolehlivá ochrana díky kompletnímu zakrytování

Na přání zákazníka lze řetězy „plane-chain“ dodat i jako kompletně uzavřené. Tím se zabrání vniknutí objektů z vnějšího prostředí, což zvyšuje spolehlivost systému. Tento koncept je vhodný nejen pro automatizaci, ale také pro použití ve venkovních jeřábech. Zde jsou řetězy a kabely v nerezovém žlabu chráněny před poškozením povětrnostními vlivy.

Tiskové materiály igus/HENNLICH
