Nově opravený tunel v Brně-Pisárkách dostal řídící systém od Schneider Electric

14.07.2015 | Schneider Electric | www.schneider-electric.cz

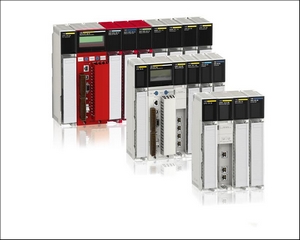

Málokdo ví, že tunel není jen velké množství betonu, ale také značné množství technologického vybavení, které se zásadním způsobem podílí na bezpečnosti a plynulosti průjezdu tunelem. Řešení a produkty společnosti Schneider Electric se v dopravních aplikacích v rámci Evropy běžně užívají. V České republice se uplatnily například při realizaci tunelu v Brně-Pisárkách, který je po rekonstrukci opět v provozu. Základ řídicího systému představuje Modicon Quantum.

Málokdo ví, že tunel není jen velké množství betonu, ale také značné množství technologického vybavení, které se zásadním způsobem podílí na bezpečnosti a plynulosti průjezdu tunelem. Řešení a produkty společnosti Schneider Electric se v dopravních aplikacích v rámci Evropy běžně užívají. V České republice se uplatnily například při realizaci tunelu v Brně-Pisárkách, který je po rekonstrukci opět v provozu. Základ řídicího systému představuje Modicon Quantum.

Modicon Schneider ElectricModulární řešení

„Zadavatel na technologické řešení tunelu měl základní požadavek. Chtěl integrovat nový řídící systém do starší technologické výbavy, která pochází od jiných výrobců a dodavatelů. V některých případech jsou tato řešení až deset let stará. My jsme zadavateli nabídli moderní technologii, jejíž nasazení se hodí do rozsáhlejších projektů, a to především kvůli plné modulárnosti a vysoké flexibilitě při konfiguraci řízeného procesu,″ říká Jan Kačer, odborník na automatizační systémy ze společnosti Schneider Electric.

Komunikační karty hlavních stanic Modicon Quantum

Každá z hlavních stanic Modicon Quantum pracujících v redundantním Hot Standby režimu obsahuje 5 komunikačních karet Ethernet. Dvě z nich zajišťují připojení na páteřní optickou síť propojující všechny stanice řídicího systému, další dvě zajišťují komunikaci s nadřazenými systémy a pátá zajišťuje komunikaci s tunelovým systémem tísňového volání (tzv. SOS systém). Synchronizační propojení procesorů obou hlavních stanic zabezpečuje optický kabel od společnosti Schneider Electric určený pro tyto účely.

Subsystémy řídicího systému Modicon Quantum jsou osazeny dvěma až třemi rámy pro 12 pozic. Každý kontrolér z podstanic komunikuje s hlavními stanicemi po sběrnici Ethernet TCP/IP pomocí procesoru Unity Premium 57-40.

Vizualizace procesů řízení pro operátory

Vizualizaci procesů řízení pro operátorská klientská pracoviště se SCADA aplikacemi zprostředkovávají dva vizualizační servery v režimu Hot Standby. Tyto servery jsou umístěny v rozvodnách lokálního bezobslužného velínu v technologickém centru (TC). Na systémové servery jsou připojeny nejen dvě záložní operátorské stanice v TC, ale také hlavní operátorské pracoviště v centrálním technologickém dispečinku, ze kterého se tunel standardně řídí.

Řešení odpovídající mezinárodním normám

Modicon Quantum odpovídá mezinárodním standardům podle normy pro řídicí systémy IEC 61131 a to jak z hlediska hardware tak i software. V rámci koncepce PlantStruxure je zároveň kompatibilní i s ostatními řídicími systémy Schneider Electric (Modicon Premium, Modicon M340) a SW nástroji pro vývoj aplikačního vybavení jednotlivých prvků systému.

Tiskové materiály Schneider Electric
