EurotestXC – ovládání dotykem

30.12.2015 | ILLKO, s. r. o. | www.illko.cz

EurotestXC je přístroj z nové generace multifunkčních měřicích přístrojů pro revize elektrických zařízení společnosti Metrel. Na český trh jej uvádí autorizovaný zástupce společnosti Metrel pro Českou republiku, společnost Illko, s. r. o., Blansko.

Přístrojem lze provádět prakticky všechna potřebná měření při revizích elektrických instalací, zemnicích soustav a elektrických zařízení v sítích TN, TT a IT. Samozřejmostí je možnost připojení přístroje nejen k PC, ale i k tabletu nebo chytrému telefonu vybavenému operačním systémem Android. Spojení lze navázat jak přes kabel USB, tak i bezdrátově prostřednictvím vestavěného modulu Bluetooth. Výrazným novým prvkem přístroje je ovládání funkcí prostřednictvím velkého barevného dotykového displeje. Značně se tím zlepšila přehlednost ovládání přístroje. Volba měřicích funkcí a jednotlivých parametrů mě- ření je rychlá a přehledná. Graficky propracovaná jsou také schémata zapojení jednotlivých měření, která lze na displeji zobrazit pomocí nápovědy. V případech, kdy by použití dotykového displeje mohlo být problematické, lze přístroj ovládat tlačítky umístě- nými na čelním panelu. Přístroj je nabízen ve dvou verzích: MI 3152 EurotestXC (obr. 1) a MI 3152H EurotestXC 2,5 kV. Obě verze se od sebe mírně liší některými měřenými funkcemi.

Illko Blansko

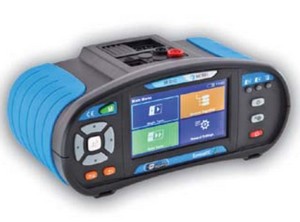

Obr. 1. MI 3152 EurotestXC



Měřené funkce:

  • izolační odpor napětím 50 až 1 000 V (jen MI 3152),
  • izolační odpor napětím 50 až 2 500 V, vý- počet parametrů PI a DAR (jen MI 3152H),
  • spojitost PE obvodu DC proudem 200 mA s automatickou změnou polarity,
  • spojitost PE obvodu proudem 7 mA bez vybavení RCD,
  • skutečná impedance sítě, úbytek napětí, zkratový proud,
  • skutečná impedance smyčky, zkratový proud, měření bez vypnutí RCD,
  • TRMS napětí, frekvence,
  • určení sledu fází,
  • výkon a harmonické složky,
  • proudové chrániče, typ AC, A, F, B, B+, přenosné PRCD, PRCD-K, PRCD-S (jen MI 3152),
  • proudové chrániče, typ AC, A, F, přenosné PRCD (jen MI 3152H),
  • zemní odpor (pomocí sond i pomocí dvou klešťových přístrojů),
  • rezistivita půdy pomocí ρ-adaptéru (volitelné příslušenství),
  • TRMS unikající proud a proud protékající spotřebičem (volitelné příslušenství),
  • unikající proud při stavu jedné závady ISFL (jen MI 3152),
  • zkouška hlídačů izolačního stavu IMD (jen MI 3152), – osvětlení (volitelné příslušenství),
  • impedance smyčky s vysokým rozlišením (0,000 1 :, volitelné příslušenství).

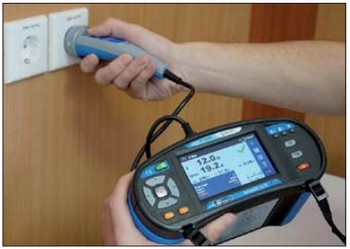

Obr. 2. Použití přístroje MI 3152 EurotestXC

Hlavní vlastnosti:

  • předdefinované automatické postupy mě- ření (mini AUTO SEQUENCE),
  • funkce HELP umožňující zobrazit na displeji zapojení pro měření jednotlivých funkcí,
  • rozsáhlá databáze pojistek pro snadné vyhodnocení výsledků měření impedance,
  • on-line monitorování napětí mezi všemi třemi měřicími svorkami přístroje,
  • možnost automatického testu RCD,
  • nabíjení napájecích akumulátorů typu AAA v přístroji,
  • komunikace s PC i s tablety a telefony se systémem Android pomocí vestavěného modulu Bluetooth,
  • PC software Metrel ES Manager pro vytváření struktury měření, přenos dat z/do PC a jejich zpracování,
  • nástroj pro správu dat EuroLink Android (volitelné příslušenství).

EurotestXC rozšiřuje řadu přístrojů Eurotest o další, tentokrát komfortně vybavené měřidlo vyznačující se moderními prvky ovládání a komunikace s PC. Řada přístrojů Eurotest tedy nyní zahrnuje zhruba deset zá- kladních typů od jednoduchých univerzálů EurotestEASI, přes plně multifunkční EurotestXE nebo nový EurotestXC až po speciální přístroj pro fotovoltaiku EurotestPV. Přehlednou srovnávací tabulku přístrojů Eurotest naleznou zájemci na: www.illko.cz/srovnani-pristroju

Autorizovaným dovozcem produktů společnosti Metrel do ČR je společnost ILLKO s.r.o.

ILLKO, s. r. o.

ILLKO, s. r. o.
Masarykova 2226
Blansko
678 01
www.illko.cz
