EPLAN Pro Panel a Rittal Perforex: výherní kombinace

18.11.2019 | EPLAN ENGINEERING CZ, s.r.o. | www.eplan.cz

Společnost specializující se na distribuci energie, Burnell Switchgear and Control, se potřebovala vypořádat s nárůstem počtu objednávek zvýšením produktivity. O radu požádala odborníky ze společnosti EPLAN, kteří zjistili, že velkých úspor lze dosáhnout ve lhůtách návrhu a konstrukce pomocí softwaru EPLAN Pro Panel. Stejně významné časové úspory by však přineslo i automatizované obráběcí centrum Rittal Perforex na výrobu rozváděčových skříní.

Burnell Switchgear and Control nabízí klíčová řešení distribuce energie založená na plně certifikovaných a akreditovaných systémech. Společnost disponuje výrobními závody v Dartfordu a Gravesendu a většina jejích produktů je přizpůsobena tomu, aby vyhovovala individuálním požadavkům zákazníků. Trvalý růst poptávky po jejích produktech vyvolal potřebu zkrátit dobu návrhu a výroby a tím dosáhnout zvýšení kapacity. Management společnosti se rozhodl jít cestou implementace systému CAE, pročež oslovil právě EPLAN.

Rozváděče a řídicí skříně ve 3D

„Uvědomili jsme si, že potřebujeme řešení pro plánování a projekci, které by zrevidovalo naše inženýrské procesy a pomohlo zefektivnit výrobu,“ vysvětlil Piotr Wozniak, projektový manažer ve společnosti Burnell. „Bylo tedy snadným rozhodnutím kontaktovat EPLAN jako lídra v oblasti CAE. Poté, co jsme společně prošli naše požadavky, navrhli odborníci ze společnosti EPLAN, abychom navštívili inovační centrum Rittal v Německu a mohli tak vidět z první ruky výhody řešení EPLAN Pro Panel a Rittal Perforex.“

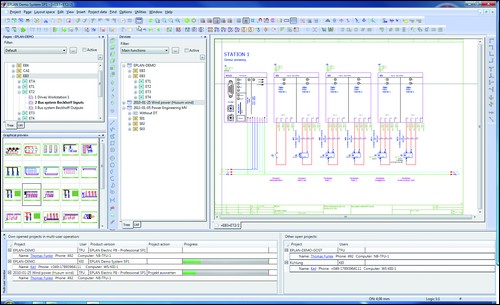

EPLAN Pro Panel umožňuje projektantům navrhovat rozváděče a jejich rozložení na ovládacích panelech. Zpracovává veškeré detaily zapojení, montáže součástí a konfigurace přípojnic a vytváří 3D pohledy, aby projektanti i zákazníci mohli přesně vidět, jak budou vypadat hotové panely, a to ještě před zahájením prací na jejich stavbě.

Virtuální 3D model řídicích skříní a rozváděčových systémů pomáhá návrhářům co nejlépe využívat omezený prostor ovládacího panelu. Integrované plánovací pomůcky, jako je testování kolizí, dodržování montážních pokynů výrobce, minimální vůle a poloměry ohybu, umožňují rychlé a optimální rozmístění a instalaci.

EPLAN Pro Panel, navržený s ohledem na flexibilitu, poskytuje uživateli možnost zvolit si preferovaný přístup, ať už je založen na seznamech zařízení, seznamech připojení, nebo schématech zapojení. Díky inovativní technologii eTouch lze všechny potřebné komponenty snadno vložit a umístit do 3D modelu.

„Při návštěvě inovačního centra Rittal v Německu jsme si důkladně prohlédli obráběcí centrum Rittal Perforex, které automaticky vyvrtává otvory a vyřezává otvory ve stěnách, dveřích a montážních deskách pomocí dat generovaných v systému EPLAN Pro Panel,“ uvedl Piotr Wozniak. „A když jsme viděli stroj v akci, nebylo těžké rozhodnout, že ho potřebujeme. Nakonec jsme si zakoupili licence pro EPLAN Pro Panel a stroj Rittal Perforex!“

CNC obrábění

Perforex je CNC stroj přizpůsobený problematice výroby rozváděčů. Dokáže vrtat a frézovat otvory o libovolném profilu a díky tomu je ideální pro automatizovanou výrobu rozváděčových skříní, montážních plechů a ostatního příslušenství. Stroje Rittal Perforex jsou vhodné pro všechny materiály, které se obvykle nacházejí v rozváděčích a v rozvodných skříních, včetně oceli, hliníku, mědi a plastů. Kromě toho automatický měnič nástrojů umožňuje vykonávat více úkolů v jedné operaci bez nutnosti zásahu obsluhy. Import vstupních dat přímo ze softwaru EPLAN Pro Panel dále zvyšuje produktivitu.

„Pro použití spolu s EPLAN Pro Panel byl Rittal Perforex v rámci Burnell Switchgear and Control přirozenou volbou,“ řekl Jarett Lathey, regionální manažer prodeje EPLAN. „Ve srovnání s tradičními manuálními metodami poskytuje Rittal Perforex při výrobě rozváděčů a rozvodných skříní výrazně vyšší účinnost a produktivitu. Společnost informovala, že příprava dveří, která dříve s ručním nářadím zabrala nejméně osm hodin, trvá na stroji Perforex pouhých patnáct minut.“

EPLAN Data Portal

Kromě EPLAN Pro Panel a Rittal Perforex využívá Burnell Switchgear and Control také EPLAN Data Portal, webovou platformu s informacemi od hlavních dodavatelů elektrických, mechanických, fluidních a pneumatických produktů. To poskytuje projektantům společnosti Burnell okamžitý přístup k přesným a aktuálním informacím téměř pro všechny komponenty, které používají ve svých systémech, ve formátu přímo použitelném v EPLAN Pro Panel.

V současnosti má Burnell Switchgear and Control tři vyškolené projektanty využívající EPLAN „na plný úvazek“. Společnost očekává, že do konce roku bude mít šest plně vyškolených specialistů EPLAN a zakoupila si již dalších dvacet dní školení pro budoucí využití.

„S řešením EPLAN Pro Panel a zařízením Perforex jsme výrazně zvýšili naši produktivitu a kapacitu,“ je nadšený Piotr Wozniak„Stále více zákazníků se ptá, jaké softwarové řešení používáme, a zjišťujeme, že EPLAN se stává zlatým standardem pro náš průmyslový sektor. Díky této výherní kombinaci – EPLAN Pro Panel, Rittal Perforex a EPLAN Data Portal – nyní zvětšujeme náš náskok před konkurencí a jdeme dopředu.“

Více informací o Burnell Switchgear and Control lze získat na stránkách firmy. www.burnellcontrols.co.uk.

Video testimoniál k této případové studii je dostupné na YouTube:


Vyšlo v časopise Elektro č. 11/2019 na straně 48.
