Dva v jednom – Flexibilní kabel zvládne napájení i datovou komunikaci

16.03.2017 | Hennlich, s. r. o. | www.hennlich.cz

V oblasti pohonů je použití servomotorů a měničů tradičně spojováno s kombinací dvou typů kabelů – servokabel pro napájení a enkodérový kabel pro odesílání dat o rychlosti otáčení a poloze motoru zpět řídicí jednotce. V poslední době výrobci pohonů stále častěji nabízejí servomotory s jednokabelovou technologií, tzn. přívod energie i výměna dat jsou zajišťovány pouze jedním kabelem, kde je ke komunikaci s enkodérem použita sběrnicová technologie namísto obvyklých kabelů pro měřicí systémy.

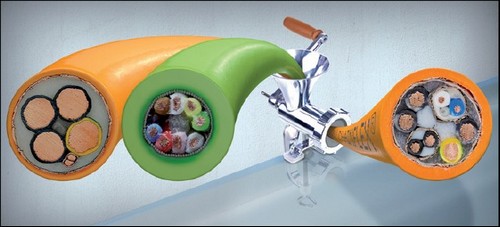

Dva v jednom: hybridní servokabely igus se sběrnicovým prvkem
Dva v jednom: hybridní servokabely igus se sběrnicovým prvkem

Hybridní servokabely igus s hyperfaceovou sběrnicí

Firma igus, kterou v Česku výhradně zastupuje společnost HENNLICH, předvídala zmíněný trend a na loňském veletrhu v Hannoveru představila hybridní kabely s integrovaným hyperfaceovým sběrnicovým prvkem. Hlavní výhodou oproti „standardním“ servokabelům je úspora místa – velmi důležitý aspekt při použití v energetických řetězech. Kromě toho není třeba tolik přípojek, což snižuje náklady na příslušenství a instalaci.

Stínění zajišťuje maximální elektromagnetickou kompatibilitu

Kvalitní stínění zabraňuje případnému rušení okolních kabelů v energetickém řetězu. To je důležité hlavně u nově vyvinutých hybridních kabelů, kde jsou citlivé sběrnicové vodiče umístěny přímo v servokabelu. Proto je stínění jednotlivých žil stejně jako celkové stínění kabelu vyrobeno z ohybuodolných pocínovaných měděných drátků s optickým pokrytím 80 %. Vysoká kvalita stínění zaručuje vynikající elektromagnetickou kompatibilitu kabelu.

Stínění zajišťuje maximální elektromagnetickou kompatibilitu Kvalitní stínění zabraňuje případnému rušení okolních kabelů v energetickém řetězu. To je důležité hlavně u nově vyvinutých hybridních kabelů, kde jsou citlivé sběrnicové vodiče umístěny přímo v servokabelu. Proto je stínění jednotlivých žil stejně jako celkové stínění kabelu vyrobeno z ohybuodolných pocínovaných měděných drátků s optickým pokrytím 80 %. Vysoká kvalita stínění zaručuje vynikající elektromagnetickou kompatibilitu kabelu.

Kabel je v souladu s normou UL, CSA a NFPA79.2012 a je odolný vůči olejům. Oranžový vnější plášť podle normy DESINA obsahuje látky zabraňující hoření a neobsahuje halogeny. Uvedený kabel je vhodný zvláště pro použití v obráběcích centrech a v obráběcích strojích, stejně jako v dopravníkové či kryogenní technice.


Vyšlo v časopise Elektro č. 3/2017 na straně 70.
