Bezšroubové svorky v miniaturním jističi S 200 S od ABB

13.11.2019 | Ing. Jiří Vašinka, ABB, s. r. o. | nizke-napeti.cz.abb.com

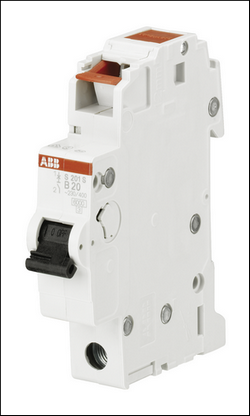

Miniaturní jistič S 200 S (obr. 1) doplňuje zavedenou řadu produktů ABB System pro M compact®. Díky bezšroubové technologii připojovacích svorek je možné vodiče připojovat daleko rychleji a snadněji, než je tomu u jističů se standardními šroubovými svorkami. Připojit lze všechny druhy vodičů, tedy pevné i pružné (slaněné), přímo a bez nutnosti použít nástroje. Pro připojení slouží snadno ovladatelná páčka s plynulým chodem, kterou elektrikář pouze stlačí a nasune do svorky pružného vodiče bez koncových návlaček či z ní vysune.

Bezšroubové svorky v miniaturním jističi S 200 S od ABB

Vlastnosti jističe:
– Možnost bezšroubovou svorkou na straně zátěže snadno, rychle a bezpečně připojit vodiče
– Možnost vodiče připojovat a odpojovat bez nutnosti použití nástroje
– Možnost přímo připojit dva vodiče do průřezu 4 mm2
– Možnost připojovat pevné (tuhé) a pružné (slaněné) vodiče s koncovými návlačkami nebo bez nich
– Optimální viditelnost připojovaných vodičů díky uspořádání svorkových otvorů
– Možnost snadno a přesně měřit napětí na straně zátěže díky snadno přístupnému měřicímu bodu
– Vylepšená svorka na napájecí straně s možností připojit vodiče do průřezu až 35 mm2
– Provedení v souladu s požadavky normy IEC/EN 60898-1; určeno pro globální použití
– Plně kompatibilní se všemi zařízeními systému pro M compact® a veškerým příslušenstvím.

Díky technologii Easy-Connect, použité u bezšroubových svorek miniaturních jističů řady S 200 S je možné daleko rychleji a snáze dokončit instalaci vodičů svých systémů, navíc bez nutnosti použít nástroje.

Konce pevných či slaněných vodičů s koncovými návlačkami elektrikář zasune do svorky – a to je vše (obr. 2). Konec vodiče bude pevně a bezpečně uchycen. Při odpojování vodiče stačí pouze zatlačit na speciálně vyvinutou uvolňovací páčku. Odpojení vodiče je bezpečné, rychlé a bez použití nástrojů.

Čtyři důvody, proč použít právě S 200 S

1. Moderní propojovací technologie
Pevné a slaněné vodiče s návlačkami je možné přímo zasunout do svorky. U slaněných vodičů dojde k propojení po stlačení speciální uvolňovací páčky. Totéž platí i pro odpojování vodičů. Pro práci nejsou potřeba žádné nástroje.

2. Optimální viditelnost při připojování vodičů
Vodiče se zasunou diagonálně z přední strany přístroje, a proto má elektrikář vždy nerušený vizuální kontakt se svorkou.

3. Nasadit je možné všechny typy vodičů
Nezáleží na tom, jaké vodiče jsou použity k připojení. Všechny typy je možné zasunout do svorky.
– Pevné vodiče s průřezem od 1 do 4 mm2
– Slaněné (pružné) vodiče průřezu od 1 do 4 mm2
– Pružné vodiče s koncovými návlačkami s průřezem od 1 do 2,5 mm2

4. Plně kompatibilní se všemi prvky systému ABB pro M compact®
Je samozřejmé, že je možné připojovat jen definované a schválené příslušenství, například pomocné spínače a signalizační kontakty, nebo kombinovat s dalšími zařízeními systému pro M compact®, jako jsou miniaturní jističe a proudové chrániče.


Vyšlo v časopise Elektro č. 11/2019 na straně 41.
