AFDD – ochrana před požárem

11.09.2018 | OEZ, s. r. o. | www.oez.cz

Přibližně jedna třetina požárů je způsobena závadou elektrické instalace, kterou nejsou schopny detekovat běžné ochranné prvky, jako jsou pojistky, jističe a proudové chrániče. AFDD (Arc Fault Detection Device) je jediný přístroj, který je schopen tyto poruchy detekovat a požáru tak zamezit.

Společnost OEZ dodává uvedené řešení v podobě sestavy spouště obloukové ochrany ARC a vypínacího prvku. Vypínacím prvkem může být buď jistič LTE/LTN, nebo proudový chránič s nadproudovou ochranou OLE/OLI. Toto řešení umožňuje sestavit až 122 různých kombinací a nalézt tak optimální řešení pro daný elektrický obvod.

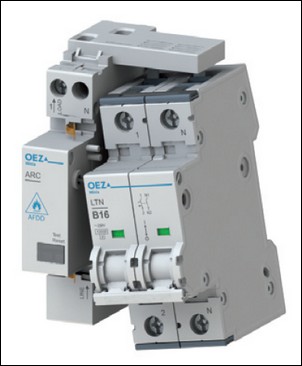

Sestava s jističem

Obloukové ochrany vyhodnocují v reálném čase průběh proudu protékajícího obvodem, spolehlivě rozpoznají specifické průběhy vytvořené právě poruchovým obloukem a včas bezpečně odpojí postižený obvod. Poruchový oblouk může vzniknout z mnoha příčin. Nejčastěji to jsou různá mechanická poškození elektroinstalace. Jde o místa se zvýšenou impedancí, jako jsou špatně dotažené spoje nebo mechanicky namáhané části vodičů. V takových místech dochází ke zvýšení proudové hustoty a k nadměrnému ohřátí. Opakovaným tepelným namáháním se nakonec materiál vodiče přeruší a objeví se jiskření, které bez zásahu ochranného prvku AFDD skončí požárem.

Následek špatného kontaktu v obvodu bez obloukové ochrany AFDD

Nejčastější oběti požárů jsou osoby se sníženou pohyblivostí. Nemusí to nutně být důchodci nebo zdravotně postižení. Mohou to být i lidé zastižení požárem ve spánku, kteří bývají v momentě překvapení zmateni, nebo malé děti, které mají tendenci se při požáru schovávat.


Vyšlo v časopise Elektro č. 8-9/2018 na straně 39.
