Zapínat, nebo nezapínat zářivkové osvětlení? Odpovědí je technika Philips HF-Performer II

číslo 3/2003

Zapínat, nebo nezapínat zářivkové osvětlení? Odpovědí je technika Philips HF-Performer II

Elektronické předřadníky Philips HF-Performer II a HF-Basic jsou tím správným řešením pro velkou i malou četnost spínání zářivek.

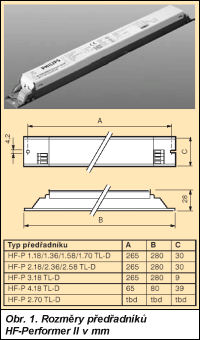

Obr. 1.

Přesnější řízení, kompaktní rozměry, větší uživatelský komfort, úspora nákladů, bezpečnostní výhody jsou důvodem toho, že se elektronické předřadníky rychlým tempem dostávají na přední místo v oblasti světelné techniky. Právě zde je firma Philips Lighting předním světovým výrobcem dokonalých, široce použitelných a úsporných výrobků.

Některé druhy zářivek využívají elektroniku pouze k řízení, zatímco jiné druhy ji potřebují k zajištění optimálního výkonu a co nejdelšího života. Správná volba předřadníků zásadně ovlivňuje výkon osvětlovací soustavy. Které však vybrat? To závisí na způsobu použití. Jedním z nejdůležitějších činitelů je četnost zapínání. Firma Philips Lighting nabízí širokou škálu elektronických předřadníků, které jsou vhodné téměř pro každé použití. Patří mezi ně předřadníky HF-Performer II a HF-Basic II, které využívají technologii E II.

Nová pokroková technologie čipů E II

Nové předřadníky HF-Performer a HF-Basic jsou založeny na nové pokrokové technologii integrovaných obvodů. Technologie E II umožňuje v poslední době dosahovat minimálních kompaktních rozměrů výrobků a nejvyšší možné účinnosti (A2), přičemž návrhářům zářivkových svítidel nabízí větší flexibilitu při konstruování nových výrobků.

HF-Performer II pro časté zapínání a vypínání

HF-Performer II je kompaktní lehký vysokofrekvenční elektronický standardní předřadník, jenž je určen k použití v náročnějších provozních podmínkách. Vyrábí se v mnoha verzích a tvarech (obr. 1 a tab. 1), které jsou optimalizovány pro provoz zářivek typu TL-D (lineární zářivky o průměru 26K typickým aplikačním oblastem patří obchody, dopravní centra, kancelářské budovy, hotely a nemocnice. Předřadník HF-Performer II je vhodný pro nouzové osvětlovací systémy podle VDE 0108 (ČSN EN 1838) s časem znovuzapálení 0,5 s.

Tab. 1. Základní technické údaje předřadníků HF-Performer II (pro napájecí napětí 230 V)

Zářivka typ Počet zářiv. Předřadník typ Příkon zdrojů a předřad. (W) Příkon (W) Ztráty v předřad. (W) Světelný tok (lm) EEI*)
TL-D 18 W 1 HF-P118TL-D 19 16 3 1300 A2
TL-D 18 W 2 HF-P 218 TL-D 38 16 6 1300 A2
TL-D 18 W 3 HF-P 318 TL-D 58 16 9 1300 A2
TL-D 18 W 4 HF-P 418 TL-D 76 16 12 1300 A2
TL-D 36 W 1 HF-P 136 TL-D 36 32 4 3200 A2
TL-D 36 W 2 HF-P 236 TL-D 72 32 8 3200 A2
TL-D 58 W 1 HF-P 158 TL-D 55 50 5 5000 A2
TL-D 58 W 2 HF-P 258 TL-D 110 50 10 5000 A2
TL-D 70 W 1 HF-P 170 TL-D 68 60 8 6000 A2
TL-D 70 W 2 HF-P 270 TL-D 136 60 16 6000 A2
Pozn.: *)Klasifikace energetické účinnosti předřadníků viz SVĚTLO č. 2, str. 34.

HF-Basic II pro dlouhodobý provoz

HF-Basic II je kompaktní lehký vysokofrekvenční elektronický standardní předřadník, jenž je určen pro zářivky typu TL-D a PL-L (dvojité kompaktní zářivky). Nabízí okamžitý start bez blikání, který lze používat všude tam, kde je malá četnost zapínání a vypínání – maximálně třikrát denně. Základní sortiment těchto předřadníků je na obr. 2 a v tab. 2.

Obr. 2.

Nejlepších výsledků dosahuje při dlouhodobém provozu a ojedinělém zapínání a vypínání – tj. v obchodech, průmyslových podnicích, na letištích, nádražích, ve veřejných prostorech úřadů, na chodbách a ve venkovním osvětlení (je nejvhodnější pro použití třídy 1). Předřadník HF-Basic lze také vhodně zařadit do systémů s nouzovým zálohováním osvětlení, podle VDE 0108 (ČSN EN 1838) s časem znovuzapálení 0,5 s.

Značné výhody

Předřadníky HF-Performer II a HF-Basic II s technologií E II nabízejí uživatelům v porovnání s tradičními elektromagnetickými systémy značné výhody. Tyto předřadníky jsou lehčí a jejich montáž je mnohem jednodušší. Snižují spotřebu elektrické energie o 25 %, značně prodlužují život zářivky a vyžadují mnohem nižší náklady na údržbu. Celkový světelný komfort je větší, a tak vzniká mnohem přitažlivější pracovní prostředí.

Tyto nové elektronické předřadníky budou uvedeny na český trh ve čtvrtém čtvrtletí tohoto roku.

Nejmodernější řada elektronických předřadníků typu HF s technologií E II je dalším příkladem odhodlání firmy Philips Lighting přinášet na trh „originální myšlenky v oblasti světelných zdrojů a předřadníků“.

Firma Philips Lighting je hlavním světovým výrobcem profesionálních osvětlovacích systémů. Její výrobky jsou výsledkem práce více než 47 000 zaměstnanců. Firma dosahuje ročního obratu přes pět miliard eur. Firma Philips Lighting má více než 50 prodejních poboček po celém světě a 28 výrobních závodů v Evropě, 23 v Severní Americe, šest v Jižní Americe a 22 v asijském Pacifiku.

Firma Philips Lighting je součástí společnosti Royal Philips Electronics, která v roce 2000 dosáhla obratu přes 9,5 miliardy eur. Mezi další divize společnosti Royal Philips Electronics patří divize spotřební elektroniky, domácích spotřebičů, konstrukčních prvků, polovodičů a lékařských systémů.

Tab. 2. Základní technické údaje předřadníků HF- Basic II (pro napájecí napětí 230 V)

Zářivka typ Počet zářiv. Předřadník typ Příkon zdrojů a předřad. (W) Příkon zářivky (W) Ztráty v předřad. (W) Světelný tok (lm) EEI*)
TL-D 36 W 1 HF-B 136 TL-D 36 32 4 3200 A2
TL-D 36 W 2 HF-B 236 TL-D 72 32 3 3200 A2
TL-D 58 W 1 HF-B 158 TL-D 55 50 5 5000 A2
TL-D 58 W 2 HF-B 258 TL-D 110 50 10 5000 A2
PL-L 36W 1 HF-B 136 TL-D 34 30 4 2700 A2
PL-L 36W 2 HF-B 236 TL-D 67 30 7 2700 A2
PL-L 55W 1 HF-B 158 TL-D 55 50 5 4400 A2
PL-L 55W 2 HF-B 258 TL-D 110 50 10 4400 A2
Pozn.: *)Klasifikace energetické účinnosti předřadníků viz SVĚTLO č. 2, str. 34.

Nizozemská společnost Royal Philips Electronics je jednou z největších elektronických společností světa, přičemž v Evropě je největší. Její odbyt v roce 2002 dosáhl 31,8 miliardy eur. Je předním světovým výrobcem barevných televizních přijímačů, svítidel, elektrických holicích strojků, lékařských diagnostických přístrojů s grafickými výstupy a přístrojů pro monitorování pacientů a zaujímá přední pozici i v produkci jednočipových televizorů. 170 000 zaměstnanců firmy ve více než šedesáti zemích je aktivních v oblasti svítidel, spotřební elektroniky, domácích spotřebičů, polovodičů a lékařských systémů. Na newyorské burze se akcie společnosti Philips obchodují pod značkou PHG, lze se s nimi setkat i na burzách v Londýně, Frankfurtu, Amsterdamu a jinde.

Zprávy ze společnosti Philips naleznete na adrese www.philips.com/newscenter

V případe zájmu o další informace navštivte naši webovou stránku: www.lampsandgear.philips.com
