Výbojková svítidla GE Lighting

číslo 3/2004

Výbojková svítidla GE Lighting
GE Lighting, s. r. o., představuje svítidla z produkce GE-Hadasa

Obr. 1. Obr. 2.

Základní sortiment svítidel

  • 19 různých provedení svítidel pro široké využití,
  • 107 variant svítidel,
  • výbojková svítidla (70 až 400 W),
  • tělo: hliníkový odlitek,
  • kvalitní konstrukce refl ektoru.

1. Svítidla pro vnitřní průmyslové osvětlení

  • 5 různých skupin svítidel,
  • 30 konstrukčních variant,
  • pro použití sodíkových a halogenidových výbojek,
  • 150 W (CD – svítidla doplněná halogenovou žárovkou 150 W pro nouzový okruh), 250 a 400 W,
  • masivní konstrukce,
  • kvalitní konstrukce reflektoru.
Obr. 3.

2. Svítidla pro tunely a podjezdy

  • 6 různých skupin svítidel,
  • 21 typů konstrukcí,
  • zdroje: rtuťové a sodíkové vysokotlaké a halogenidové výbojky,
  • příkon: od 70 do 400 W,
  • masivní konstrukce,
  • tělo: hliníkový odlitek.

3. Osvětlení parků a pěších zón

  • 5 skupin výrobků,
  • 34 typů konstrukcí,
  • líbivé tvary,
  • pro vysokotlaké sodíkové výbojky od 70 do 400 W,
  • tělo: hliníkový odlitek.

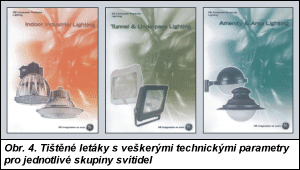

Obr. 4.

4. Svítidla pro uliční osvětlení

  • 3 skupiny svítidel,
  • 16 typů konstrukcí,
  • pro vysokotlaké sodíkové výbojky od 70 do 400 W,
  • reflektory s velkou účinností,
  • tělo: hliníkový odlitek.

Svítidla americké provenience pro uliční osvětlení – M2A (M4A)

Aplikace
Osvětlování cest, ulic, náměstí, parků, parkovacích ploch, průmyslových a skladovacích prostranství.

Použitelné výbojky
Vysokotlaké sodíkové výbojky s čirou baňkou 50, 70, 100 a 150 W.
a) pro M2A 50, 70, 100 a 150 W,
b) pro M4A 250 a 400 W.

Obr. 5. Obr. 7. Obr. 9.

Specifikace

  • Elektrické zapojení: Wielandova svorkovnice pro beznástrojovou montáž vodičů o průřezu 2,5 mm2.
  • Objímka: porcelánová objímka Vossloh-shwabe.
  • Kryt: odlitek z hliníkové slitiny s antikorozní úpravou plastem.
  • Reflektor: vysoce korozivzdornou povrchovou úpravou ALGLAS® a filtrační vložkou s aktivním uhlím,
  • Refraktor: nárazuvzdorný prizmatický polymetylmetakrylát nebo polykarbonát (LEXAN), připevněný sponou z korozivzdorné oceli,
  • Montáž: na výložník stožáru o průměru 42 mm nebo 60 mm.
  • Barva svítidel: světle šedá.
Obr. 6.

Údržba
Výbojku lze rychle vyměnit bez použití nástroje. Po uvolnění spony se refraktor odklopí směrem dolů tak, že zůstane viset na svítidle. (Po jeho odklopení o dalších přibližně 30° jej lze vyjmout.) Nyní je možné výbojku bez problému vyšroubovat a nahradit novou.

Prvky elektrického obvodu nutné k provozu výbojky jsou na rozvodné desce připevněné na víku prostoru předřadníkové skříně. Po uvolnění šroubu upevňujícího víko lze dvířka odklopit směrem dolů tak, aby zůstala viset na krytu; odpojením dvoudílné svorkovnice k vyjmutí nebo výměně celé jednotky nebo pro její opravu na stožáru je třeba dvířka ještě odklopit o přibližně 30°.

Údaj na očíslovaném štítku na svítidle odpovídá příkonu použitého světelného zdroje a je viditelný ze země. Může usnadnit výměnu i údržbu elektroniky a zkrátit dobu potřebnou na údržbu.

Výhody Obr. 8.

  • výborná optická charakteristika,
  • unikátní povrchová úprava reflektoru pružnou skleněnou vrstvou ALGLAS®,
  • uhlíkový filtr proti prachu a chemikáliím při krytí IP65,
  • nárazuvzdorné provedení „antivandal“,
  • snadná montáž a údržba,
  • minimální pokles světelné účinnosti v průběhu života.

Obr. 8. Leták s technickými parametry skupiny uličních svítidel

GE Lighting, s. r. o.
Lidická 965/31
602 00 Brno
tel.: +420 541 321 015–6
fax: +420 541 321 017
e-mail: ales.rychtar@lighting.ge.com, radovan.sevcik@lighting.ge.com, jaroslav.haluza@lighting.ge.com
http://www.GElighting.com


Veškeré podrobné technické údaje, propagační materiály či informace jsou k dispozici též u obchodních partnerů GE Lighting, s. r. o.
