Veřejné osvětlení ve Velkých Hamrech

číslo 2/2002

Veřejné osvětlení ve Velkých Hamrech

Ing. Jiří Pavelka, Etna s. r. o.

Hlavní část veřejného osvětlení (VO) ve Velkých Hamrech byla rekonstruována v létě roku 2000. Bylo třeba vyměnit starou jednostrannou osvětlovací soustavu za novou s cílem zefektivnit provozní náklady. To znamenalo zmenšit elektrický příkon soustavy a snížit náklady na její údržbu, ale za předpokladu dodržení světelnětechnických podmínek stanovených státní normou.

Obr. 4. Obr. 5.

V tomto případě šlo o průtah mezinárodní silnice E65 (od Železného Brodu na Tanvald) městem v délce 1,8 km. Šířka jednoho jízdního pruhu je 3 m (šířka vozovky 6 m). Vzdálenost starého VO od krajnice byla 1,5 m (popř. sloupy VO stály na zadní krajnici chodníku). V této trase byla osazována nová soustava VO.

Na základě zmíněných údajů byla uvedená silnice zatříděna podle ČSN 73 6110 Projektování místních komunikací do třídy B1. Z toho podle ČSN 36 0411 Osvětlování silnic a dálnic vyplývají tyto světelnětechnické požadavky:

  • stupeň osvětlení I
  • jas povrchu vozovky 1,6 cd/m2
  • celková rovnoměrnost Lmin : Lp = 1 : 2,5
  • podélná rovnoměrnost Lmin : Lmax = 1 : 1,4 (doporučená)
  • stupeň oslnění 1

Parametry původní osvětlovací soustavy

  • svítidlo Elektrosvit, typ ES 24 624, IP23, 2 × RVL 250 W, účinnost asi 60 %,
  • světelný zdroj rtuťová výbojka RVL 250 W Tesla, 12 000 lm (před rekonstrukcí byla na některých místech zaměněna za vysokotlakou sodíkovou výbojku SHLP 210 W Tesla),
  • náhradní teplota chromatičnosti 4 000 K,
  • index podání barev ł45,
  • výška svítidla h = 9 m,
  • rozteč mezi stožáry a = 35 m,
  • počet světelných bodů 52, vpříkon osvětlovací soustavy 27,66 kW.

Obr. 3.

Původní svítidla, vyráběná v 60. letech, již byla velmi opotřebovaná; vzhledem k otevřenému provedení byla jejich účinnost velmi nízká a rozložení světelného toku bylo v podstatě difuzní.

Protože začlenění komunikace odpovídá nejnáročnějším požadavkům na osvětlení, bylo třeba zvolit vysoce účinná svítidla s velmi dobrým omezením jasu a s dlouhou životností. Na základě již uvedených požadavků byl vybrán systém Platea italského výrobce iGuzzini. Tento systém je charakterizován vysokou mechanickou odolností, např. sloupy a výložníky jsou dvakrát galvanizovány, i stupněm krytí svítidla IP66, které je vyráběné v izolační třídě II. Optika svítidla se zrcadlovým reflektorem a rovným ochranným sklem zaručuje použití svítidel i v zónách, kde je vyžadována zvýšená ochrana proti světelnému znečištění (pro Itálii např. v blízkosti astronomických observatoří – podle UNI 10819 v zóně 1, tj. do 5 km od observatoře).

Parametry nové osvětlovací soustavy

  • svítidlo iGuzzini Platea 150 W, IP66, účinnost svítidla 70 % (obr. 1),
  • světelný zdroj Osram HCIT 150 W, světelný tok 14 000 lm,
  • náhradní teplota chromatičnosti 3 000 K,
  • index podání barev 1B,
  • výška svítidla h = 8 m,
  • rozteč mezi stožáry a = 30 až 32 m,
  • počet světelných bodů 58,
  • instalovaný příkon 9,7 kW.

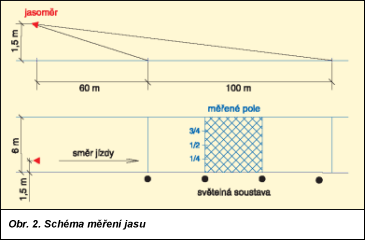

V tab. 1 jsou uvedeny výsledky měření ze dne10. října 2000 od 19:45 h. Hodnoty byly měřeny podle ČSN 36 0400 jasoměrem LMT L – 1009 – ČVUT FEL inv. č. 9797 s clonou 20´ v bodech podle obr. 2, a to ve čtvrtině, v polovině a ve třech čtvrtinách šířky pravého jízdního pruhu od pravého kraje, tj. blíže k řadě stožárů.

Tab. 1. Výsledky měření jasu v kontrolních bodech podle obr. 2

Příčné rozložení sítě kontrolních bodů - obr. 2 Číslo příčné řady sítě kontrolních bodů podle obr. 2
1 2 3 4 5 6 7 8 9 10
Jas v kontrolních bodech (cd/m2)
3/4 1,63 1,75 2,25 1,75 1,50 1,50 1,50 1,38 1,75 2,00
1/2 1,38 1,75 2,63 1,88 1,88 2,00 2,00 1,63 2,13 2,38
1/4 1,25 1,88 2,75 2,00 2,00 2,13 1,88 1,63 2,13 2,25

Výhodou nové osvětlovací soustavy, kromě optického systému, je izolační třída II tohoto svítidla i pojistkové svorkovnice. Dosavadním velkým problémem při návrhu soustav VO bylo, že u svítidel, která jsou předmětem I. třídy, nevyhovuje na velké vzdálenosti impedance smyčky, a to za předpokladu, že mají být užity kabely standardních průřezů (např. CYKY do 16 mm2). Při použití nových svítidel třídy II tento problém nevzniká, protože v soustavě TN – S, kterou je veřejné osvětlení napájeno, se nepřivádí vodič PE.

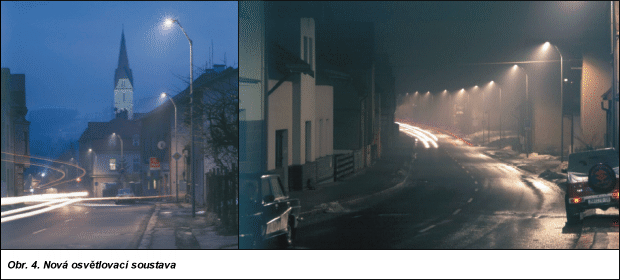

Obr. 4.

V navazující staré soustavě TN – C byl vodič PEN připojen na svorkovnici prvního nového svítidla a rozdělen na PE, který byl připojen na uzemnění sloupu, a na vodič N pro uzavření proudového okruhu svítidla. V prvním světelném bodu je tedy oddělen a uzemněn vodič PE a na všechna další místa je veden pouze vodič N. Sloupy VO jsou připojeny na uzemňovací pásek pro ochranu před bleskem.

Poslední hledisko, které bylo v projektu sledováno, bylo hledisko estetické. Nové sloupy jsou subtilnější, výložníky jsou v příhradové konstrukci a působí odlehčeným dojmem. Halogenidové výbojky s keramickým hořákem vykazují výborný index barevného podání, Ra > 80. Tím je umožněno velmi dobré rozlišení barev, což má význam především psychologický a bezpečnostní.


Pozn.: průměrný jas povrchu vozovky Lp = 1,89 cd/m2, podélná rovnoměrnost jasu uL = Lmin : Lmax = 1 : 2,2, celková rovnoměrnost jasu kontrolované oblasti u0 = Lmin : Lp = 1 : 1,5
