Tvoriace krivky a konštrukcia reflektorov svietidiel

číslo 1/2004

Tvoriace krivky a konštrukcia reflektorov svietidiel

prof. Ing. Alfonz Smola, PhD., Ing. Miroslav Kropáč,
FEI STU v Bratislavě

Oddelenie svetelnej techniky na katedre elektroenergetiky v spolupráci s katedrou mechaniky a katedrou matematiky na FEI STU v Bratislave uzatvára prvý rok riešenia grantu VEGA nazvaného Tvoriace krivky a konštrukcia reflektorov svietidiel.

Obr. 1.

Cieľom projektu je vytvorenie uceleného systému na určovanie tvoriacich kriviek reflektorov svietidiel. V rámci projektu bude zhotovený album týchto kriviek použiteľných pri konštrukcii reflektorov svietidiel, pričom parametrami systému budú najmä tvary kriviek, rozmery svietidiel, limity teplotného režimu, limity oslnenia a kvalita materiálu.

Okrem zhrnutia výsledkov analyzovania štandardných tvoriacich kriviek (výseky kužeľosečiek) sa za jeden z hlavných cieľov projektu pokladá analýza tzv. neštandardných kriviek (kardioida, Pascalova ulita, konchoida, špirála atď.) [1]. Dôležitou súčasťou projektu je priamy výpočet svetelného poľa optického systému svietidla pre špeciálne architektonické osvetlenie [2].

Prvá etapa riešenia projektu sa uskutočnila predovšetkým na teoretickej úrovni. Obr. 2. Hľadali sa možnosti aplikácie metód pre analýzu tvoriacich kriviek a pripravovali sa podklady pre zostavenie algoritmov a originálnych softvérových aplikácií.

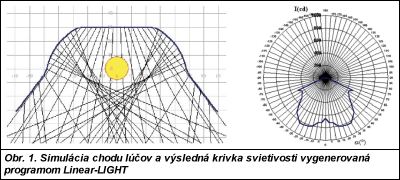

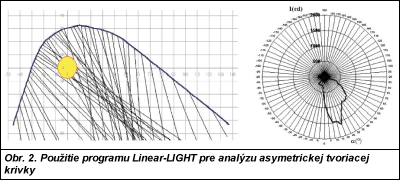

Na obr. 1 je výstup z programu LinearLIGHT, založeného na metóde elementárnych zobrazení [3]. Bol vytvorený pre návrh reflektorov pre lineárne svietidlá. Pri výpočte je zatiaľ uvažovaný len ideálny zrkadlový odraz, pričom ako zdroj je použitá lineárna žiarivka. Program LinearLIGHT umožňuje analýzu ľubovolne zadefinovanej spojitej alebo nespojitej tvoriacej krivky a jej následné modifikovanie do podoby podľa požadovanej krivky svietivosti [4]. Okrem symetrických reflektorov je možné zadanie aj asymetrickej tvoriacej krivky (obr. 2).

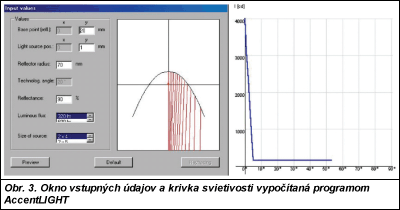

Ďalším výsledkom riešenia prvej etapy projektu je program AccentLIGHT, postavený na novo vzniknutej metóde rozostrenia svetelného zväzku [2]. Cieľom vývoja novej metódy pre návrh tvoriacich kriviek reflektorov pre akcentačné svietidlá bolo aplikovanie nových prístupov vyšetrovania odrazu svetelného lúča, v závislosti na čom sa aj výpočet elementárneho zobrazenia mierne modifikoval. Obr. 3. Samotné vytvorenie krivky svietivosti taktiež vychádza z myšlienky aplikovanej v metóde elementárnych zobrazení, a teda nakladania na seba príspevkov svetelného toku v určitých smeroch od jednotlivých zón, z ktorých sa skladá reflektor, k výslednej krivke svietivosti. Avšak pre počítačové spracovanie problému bol vytvorený originálny algoritmus.

V ďalšom pokračovaní projektu sa počíta s vytvorením fyzikálnych modelov reflektorov na simuláciu chodu lúčov a verifikáciu počítačovej analýzy optických vlastností reflektorov. Na základe týchto analýz bude vykonaný návrh konkrétnych konfigurácií reflektorových systémov svietidiel.

Okrem vedeckého významu je hlavným cieľom projektu pomoc výrobcom svietidiel a optických systémov. Preto by sme radi aj prostredníctvom tohoto článku oslovili potenciálnych záujemcov o spoluprácu.

Literatúra:

[1] GAŠPAROVSKÝ, D.: Mathematische Modellierung der Reflektoren von Leuchten. In: Proc. Lux Junior #97“. Ilmenau, 1997.

[2] KROPÁČ, M.: Aplikácia počítačových metód mechaniky vo svetelnej technike. [Písomná práca k dizertačnej skúške.] Bratislava, 2003.

[3] VESELOVSKÝ, J.: Svietidlá – Základy výpočtu a konštruovania. ES SVŠT, Bratislava, 1982.

[4] SMOLA, A. – KROPÁČ, M.: Computer aided calculation of reflectors for linear fluorescent lamps. In: Proc. Lux Junior 2003. Arnstadt, 2003.
