Svítidla 5 STARS 1

číslo 4/2002

Svítidla 5 STARS 1

Miroslav Hajzler,
ENIKA s. r. o. Nová Paka

Firma Enika s. r. o. již celé desetiletí zastupuje na českém trhu italskou firmu SBP, která dodává široký sortiment svítidel, od typů určených pro reklamu, přes zemní, průmyslová, univerzální a orientační svítidla až po speciální druhy pro osvětlování stadionů.

Obr. 1. Obr. 6.

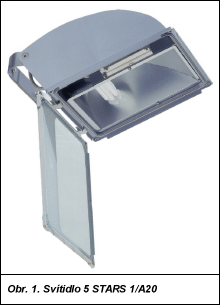

Obr. 1. Svítidlo 5 STARS 1/A20 s kompaktní zářivkou v celkovém pohledu. Je vidět, že zachovává nezaměnitelnou designovou linii svítidel 5 STARS, od kterých se liší pouze menšími rozměry (310 × 385 × 160mm oproti 556 × 663 × 293mm včetně držáku)

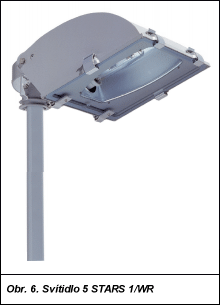

Obr. 6. Svítidlo 5 STARS 1/WR s motýlkovou vyzařovací charakteristikou, vhodný pro veřejné osvětlení. Jako zdroj může být použita výbojka

V řadě univerzálních svítidel 5 STARS byla letos uvedena na trh novinka, která zaplňuje mezeru v kategorii malých typů. Novinka označená 5 STARS 1 je konstrukčně navržena pro světelné zdroje s příkonem 42 až 150 W. Tím je doplněna řada 5 STARS 2, kterou je možné osadit světelnými zdroji s příkonem 250 až 1 000 W. Obě řady zachovávají tvarovou a designovou příbuznost, takže je možné vytvořit kompletní nabídku svítidel ve výkonové řadě 42 až 1 000 W a přitom zachovat jednotný styl realizace. Variabilita systému je dána i možností použít různé světelné zdroje: od kompaktních zářivek po halogenidové nebo sodíkové výbojky, takže je možné přizpůsobit teplotu chromatičnosti světla tak, aby maximálně vyhovovala charakteru objektu a celkovému záměru architekta nebo projektanta.

Vlastní konstrukcí reflektoru a pozicí difuzoru z tvrzeného skla je při správné instalaci zaručeno v současné době tolik žádané nulové světelné znečištění.

Obr. 2. Obr. 4. Obr. 5.

Obr. 2. Svítidlo 5 STARS 1/A20 s asymetrickým reflektorem. Hlavní fotometrická osa Imax je vykloněná o 15°. Patice umožňuje použití kompaktních zářivek

Obr. 5. Svítidlo 5 STARS 1/C pro halogenidovou výbojku s kruhovou vyzařovací charakteristikou a vyzařovacím úhlem 6°

Obr. 1.

Obr. 3. Obr. 3. Svítidlo 5 STARS 1/A45 s asymetrickým reflektorem. Hlavní fotometrická osa Imax je vykloněná o 45°. Patice umožňuje použití halogenidové výbojky s výkonem 70 až 150W

Možnost využití mnoha reflektorů s různými vyzařovacími charakteristikami řadí tento univerzální systém do kategorie svítidel, která lze využít k realizaci jednoduchých aplikací i speciálních a specifických instalací.

K dispozici jsou reflektory u kterých je:

  • asymetrické rozložení svítivosti s hlavní fotometrickou osou Imax 20 nebo 40°,
  • symetrické rozložení svítivosti,
  • optický systém s tzv. motýlkovým rozložením svítivosti, určený pro osvětlování komunikací,
  • rotačně souměrný světelný svazek,
  • elipticky souměrný světelný svazek.

Systém 5 STARS je přímo určen pro osvětlení veřejných prostranství, parkovišť, čerpacích stanic, obchodních center, k nasvícení fasád, architektonickému osvětlení a dalším aplikacím. A aby byl hoden svého označení, umožňuje systém i vestavné instalace v kompletní řadě se všemi optickými systémy.

Obr. 7.

Obr. 7. Obr. 7. Svítidlo 5 STARS 1/A20 s asymetrickým reflektorem. Hlavní fotometrická osa Imax je vykloněná o 20°. Patice umožňuje použití halogenidových a sodíkových výbojek

Do bohatého příslušenství patří:

  • ochranná mřížka – antivandal,
  • mřížka proti oslnění,
  • clonicí kryt,
  • kruhová clona pro vnitřní instalaci do svítidla,
  • matný difuzor kruhový,
  • matný difuzor obdélníkový,
  • dlouhý třmen,
  • jednoduchý nebo dvojitý výložník na stožár.

Z uvedených parametrů je zřejmé, že systém 5 STARS je vhodný pro interiérové i exteriérové aplikace. Širokou nabídkou různých provedení (tab. 1) vyhovuje požadavkům kladeným na prestižní a náročné aplikace s využitím mimořádných světelnětechnických charakteristik svítidla.

Tab. 1. Přehled svítidel 5 STARS 1

Označení Příkon světelného zdroje Objímka Světelný zdroj
5 STARS 1/A20-71 70 W E27 HQI-E/HQI-E Clear
5 STARS 1/A20-72 70 W E27 NAV-T/SON-T Plus
5 STARS 1/A20-73 70 W E27 NAV-E/ SON s in. zap.
5 STARS 1/A20-101 100 W E27 HQI-E/HQI-E Clear
5 STARS 1/A20-151 150 W E27 HQI-E/HQI-E Clear
5 STARS 1/A20-42 42 W GX24q-4 DULUX T-E/PLTP
5 STARS 1/A20-57 57 W GX24q-5 DULUX T-E
5 STARS 1/A20-74 75 W GX24q-6 GE Biax (tm) Q/E
5 STARS 1/A45-70 70 W RX7s NAV-TS /HQI-TS
5 STARS 1/A45-150 150 W RX7s NAV-TS /HQI-TS
5 STARS 1/C-71 70 W G12 HQI-T/CDM-T
5 STARS 1/C-151 150 W G12 HQI-T/CDM-T
5 STARS 1/C-A23-71 70 W G12 HQI-T/CDM-T
5 STARS 1/C-A23-151 150 W G12 HQI-T/CDM-T
5 STARS 1/C-A45-71 70 W G12 HQI-T/CDM-T
5 STARS 1/C-A45-151 150 W G12 HQI-T/CDM-T

Podrobnější informace získáte na www.Enika.cz

Nabízíme i bezplatný návrh interiérového nebo exteriérového osvětlení objektu v programu CADE.
