Řada HS – svítidla moderního vzhledu pro moderní světelné zdroje

číslo 1/2004

Řada HS – svítidla moderního vzhledu pro moderní světelné zdroje

Ing. Daniel Černý, HALLA spol. s r. o.

Podhledové varianty svítidel řady HS určené pro halogenové reflektorové žárovky QR111 byly představeny v časopise SVĚTLO 4/2002, na str. 13. Od té doby byla tato řada svítidel výrazně rozšířena. K dispozici je nyní ucelený sortiment podhledových, přisazených stropních či nástěnných a závěsných svítidel jednotného designu, který umožňuje kombinovat různé světelné zdroje.

Obr. 1.

Zmíněné halogenové žárovky typu QR111 jsou nabízeny s příkonem 35, 50, 75 a 100 W a s úhly poloviční svítivosti 4, 8, 24 a 45°. Tyto světelné zdroje vyzařují působením hliníkovému reflektoru veškeré teplo ve směru svícení, tzn. na osvětlovaný předmět. Je-li nutné omezit teplotní zatížení osvětlovaného předmětu, lze použít redukci pro vložení světelných zdrojů typu QR-CB51, tzn. dichroických žárovek o průměru 51 mm. Ty odvádějí teplo za světelný zdroj a rozšiřují škálu polovičních divergencí o 10, 24, 38 a 60°. Ukázka použití této redukce ve svítidle HSD-H1 je na obr. 1.

Halogenidové výbojky ve svítidlech HS

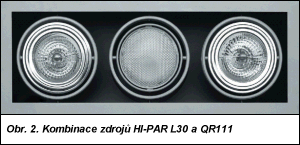

Podhledová svítidla řady HS jsou k dispozici také ve variantách využívajících halogenidové výbojky s keramickým hořákem. Prvním typem jsou svítidla pro reflektorovou výbojku HI-PAR L30 (např. Philips CDM-R PAR30 nebo Osram HCI-PAR30) o příkonu 35 nebo 70 W s úhly poloviční svítivosti 10 a 30° (35 W), resp. 10 a 40° (70 W). Na obr. 2 je svítidlo kombinující dvě halogenové žárovky QR111 s jednou halogenidovou výbojkou HI-PAR L30.

Druhou možností použití svítidla řady HS s halogenidovou výbojkou jsou varianty pro jednopaticové výbojky s keramickým hořákem HIT-CE. Ty jsou oproti předchozím verzím umožňujícím vyklápění světelných zdrojů ve dvou nezávislých osách vybaveny výsuvným mechanismem, který dovoluje vysunout světelný zdroj, vyklopit a natočit ho do požadovaného směru. Svítidla jsou vybavena reflektorem s velkou divergencí, verze s úzkým světelným svazkem se připravuje. Aplikace výbojky HIT-CE je na obr. 3, opět v kombinaci s halogenovými žárovkami QR111.

Obr. 2. Obr. 4.

CDM-R111 – nejmodernější reflektorová výbojka také ve svítidle české výroby

Poslední variantou výbojkového svítidla je svítidlo určené pro světelný zdroj firmy Philips CDM-R111 (obr. 4). Čtenářům časopisu SVĚTLO byl představen v čísle 3/2002. Uvedený světelný zdroj je, při zachování obdobného vzhledu, využit jako energeticky úsporná náhrada halogenových žárovek QR111. Je k dispozici ve variantách 10, 24 a 45°; s příkonem 35 W má srovnatelné hodnoty světelného toku se 100W halogenovou žárovkou QR111. Z toho plyne hlavní přednost zmíněného světelného zdroje, tedy značná úspora elektrické energie. Ta je dále zvýšena úsporou vyplývající z přibližně 2,5násobné střední doby života výbojky CDM-R111 oproti halogenovým žárovkám QR111.

Obr. 3.

Závěr

Řada HS je ucelená řada svítidel jednoduchého, moderního designu, pro který je oblíbena mezi architekty a investory. Díky možnosti kombinovat různé světelné zdroje lze zvolit vyzařovací úhel v rozmezí od 4° do 60°, přesně podle požadavků na osvětlení objektu.

Kompletní přehled svítidel řady HS, včetně stropních, nástěnných či závěsných variant, zájemci získají v pobočkách firmy HALLA, spol. s r. o., u jejích obchodních zástupců či distributorů nebo na internetových stránkách www.halla.cz.

Svítidla řady HS spolu s dalšími novými výrobky firmy budou k vidění také na veletrhu light+building, který se koná od 18. do 22. dubna 2004 na výstavišti ve Frankfurtu nad Mohanem. Výstavní stánek má číslo B80 a bude umístěn v hale 4.2.

HALLA, spol. s r. o.
velkobchod
Litvínovská 288/11
190 00 Praha 9
tel.: 286 844 205, 286 880 161, 608 978 626
fax: 283 880 274
e-mail: prodej@halla.cz

Rašínovo nábřeží 38
120 00 Praha 2
tel.: 224 919 894, 608 240 484
tel./fax: 224 918 749
e-mail: nabrezi@halla.cz
