Nová LED svítidla C. & G. Carandini pro veřejné osvětlení

EPK elektro s. r. o. | www.carandini.cz

Světlo samo o sobě neslouží žádnému účelu, pokud nemůže osvětlit cestu ostatním.“
(neznámý autor)

Svítidla španělské společnosti C. & G. Carandini, založené v roce 1919, jsou energeticky účinná, šetrná k životnímu prostředí a jsou připravena stát se součástí měst budoucnosti.

Svítidla CENTURY a VEKA získala akreditaci IAC (Ústav astrofyziky Kanárských ostrovů) – svítidla vhodná k použití v astronomicky chráněných oblastech. Carandini opět ukazuje, že nabízí osvětlení, které poskytuje příjemné a zdravé prostředí a respektuje biologickou rozmanitost.

Pro zachování temné oblohy a minimalizaci rušivého světla doporučuje LED AMBER (oranžová – jantarová barva, náhrada sodíkových výbojek).

Tato barva neobsahuje modrou složku, která nepříznivě ovlivňuje kvalitu spánku.

Oproti sodíkovým výbojkám mají zmíněná svítidla lepší index podání barev.

Barva AMBER (1 700 K) je obzvláště šetrná k životnímu prostředí. Neovlivňuje život nočních živočichů, přívětivější je i pro lidské oko. Doporučuje se instalovat je v blízkosti hvězdáren, národních parků a chráněných krajinných oblastí.

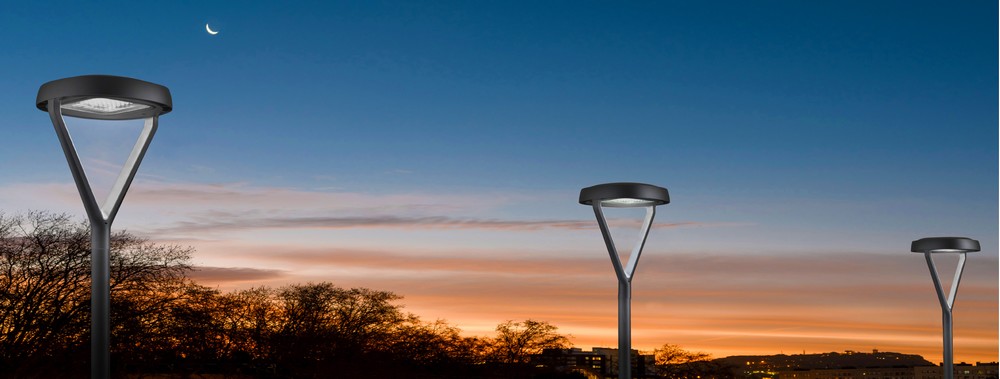

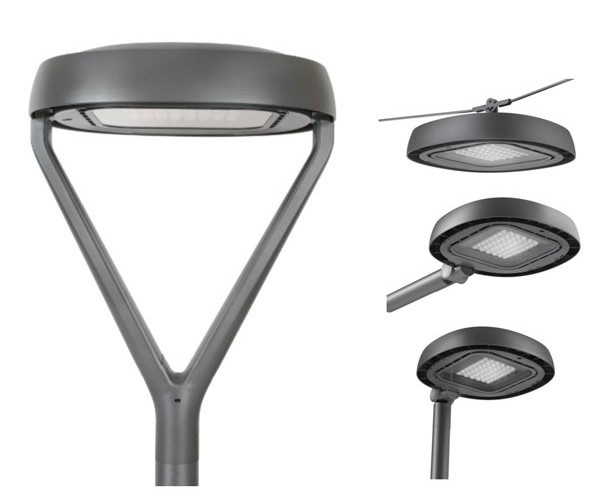

Obr. 1. Svítidlo CENTURY Obr. 1. Svítidlo CENTURY
Obr. 1. Svítidlo CENTURY

CENTURY (obr. 1)

Century je LED svítidlo jedinečného designu. Jeho moderní elegantní linie vytvářejí během dne vizuální efekt, který je v souladu s okolím, a v noci navozují příjemnou atmosféru, nabízející pocit tepla a bezpečí.

Díky univerzálnosti upevnění a deseti různým druhům optik svítí světlo tam, kde je třeba, a vytváří příjemné prostředí ve všech typech městských prostor, jako jsou parky, kolonády, pěší zóny a úzké uličky, cyklostezky, náměstí, historická centra, hlavní i vedlejší silnice, parkoviště nebo přechody pro chodce.

Využívá nejnovější generaci LED s vysokým výkonem a efektivitou, díky které je schopno nabídnout vhodné řešení pro řadu komunikací. Všechny LED moduly byly dlouhodobě testovány na spolehlivost a tento postup eliminuje možnost předčasného selhání LED. Těleso, kryt a držáky jsou vyrobeny z tlakově litého hliníku. Difuzor tvoří ploché sklo o tloušťce 5 mm, které s použitím drážkového silikonového těsnění zajišťuje vodotěsnost a robustnost (IP66, IK10).

Technické parametry:
– světelný tok v rozsahu 1 000 až 13 500 lm, 9 až 103 W, měrný výkon až 144 lm/W,
– podle typu je použito 16, 24, 36 nebo 48 LED,
– teplota chromatičnosti: 4 000, 3 000, 2 700 a 2 200 K (Ra > 70) a AMBER,
– deset typů optik,
– provozní teplota –40 až +50 oC,
– tepelná regulace,
– svítidla vyhovují standardům Zhaga nebo Nema – smart ready,
– životnost až 100 000 h – L90B10,
– přepěťová ochrana 10 kV 10 kA.

VEKA (obr. 2)

Veka je nová řada svítidel pro veřejné osvětlení. Jejich elegantní design, nejnovější LED světelné zdroje a optické systémy (devět typů optik) z nich činí velmi kvalitní řešení pro hlavní i vedlejší silnice, obytné zóny, parkoviště, cyklostezky a přechody pro chodce.

Vysoká světelná účinnost, pevná konstrukce, nízká spotřeba elektrické energie a snadná údržba jsou další přednosti zmíněných svítidel. Zakázková optika umožňuje větší rozteče mezi stožáry, optimální intenzitu a rovnoměrnost osvětlení.

Svítidla řady Veka jsou dodávána ve čtyřech velikostech (L, M, S, N) v závislosti na požadovaném světelném výkonu; je tím zajištěn jednotný vzhled a výkon pro různé aplikace veřejného osvětlení.

Svítidlo Veka je vhodné pro montáž na sloup nebo výložník.

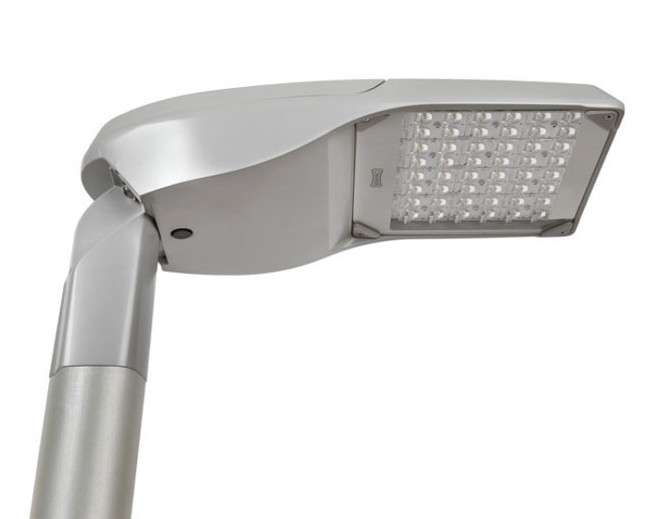

Obr. 2. Svítidlo VEKA Obr. 2. Svítidlo VEKA
Obr. 2. Svítidlo VEKA

Vylepšené řízení teploty
LED moduly a elektronické předřadníky (drivery) jsou umístěny v přímém kontaktu s hliníkovým odlitkem, který podporuje odvod tepla a zlepšuje trvanlivost kritických elektronických součástek.

Vysoce kvalitní a vysoce účinné diody LED jsou použity ve spojení s nejnovějšími předřadníky (drivery) LED, což vede k vynikajícímu měrnému výkonu (lm/W) a dlouhé životnosti systému.

Všechny LED moduly byly dlouhodobě testovány na spolehlivost, což eliminuje možnost předčasného selhání.

Plně ovladatelné
Programovatelný driver s krokovým nastavením umožňuje efektivnější ovládání světla a minimalizuje spotřebu a maximalizuje výkon. Kontrola světla je nejdůležitější faktor energetické účinnosti svítidla.

Smart ready: splňuje standard Nema nebo Zhaga.

Svítidla lze použít k osvětlení nejrůznějších prostorů od obytné a pěší zóny až po rychlostní silnici.

Technické parametry:
– světelný tok:
   – VEKA-N 600 až 9 000 lm, 6 až 75 W; podle typu je použito 8, 16 nebo 24 LED (až 142 lm/W),
   – VEKA-S 1 500 až 14 000 lm, 12 až 103 W; podle typu je použito 16, 24, 36 nebo 48 LED (až 148 lm/W),
   – VEKA-M 3 000 až 20 000 lm, 21 až 161 W; podle typu je použito 32, 48 nebo 64 LED (až 150 lm/W),
   – VEKA-L 4 500 až 38 000 lm, 42 až 285 W; podle typu je použito 64, 80, 96, 128 nebo 160 LED (až 146 lm/W);
– teplota chromatičnosti: 4 000, 3 000, 2 700, 2 200 K (Ra > 70) a AMBER;
– až devět typů optik;
– provozní teplota: –40 až +55 oC;
– tepelná regulace;
– svítidla vyhovují standardům Zhaga nebo Nema – smart ready;
– životnost až 100 000 h L90B10;
– přepěťová ochrana – 10 kV 10 kA

SPIN LED (obr. 3)

SPIN LED je nová řada svítidel pro veřejné osvětlení. Díky elegantnímu designu svítidel této řady, nejnovějším LED světelným zdrojům a optickým systémům (jedenáct typů optik) jsou vysoce kvalitním řešením vhodným pro městské osvětlení náměstí, parků. Poskytují požadované osvětlení na správném místě, a vytvářejí tudíž příjemné a bezpečné prostředí pro lidi.

Jejich přednostmi jsou i vysoká světelná účinnost, pevná konstrukce, nízká spotřeba elektrické energie a snadná údržba. Zakázková optika jim umožňuje zajistit požadovanou intenzitu a rovnoměrnost osvětlení.

Svítidla řady Spin jsou dodávána ve dvou velikostech (M, S) v závislosti na požadovaném světelném výkonu a tím je zajištěn jednotný vzhled a výkon pro různé aplikace veřejného osvětlení.

Těleso, kryt a držáky jsou vyrobeny z tlakově litého hliníku. Difuzor tvoří ploché sklo o tloušťce 5 mm s drážkovým silikonovým těsněním, díky čemuž je svítidlo vodotěsné a nárazuodolné – IP66, IK09.

Technické parametry:
– SPIN-S: světelný tok v rozsahu 600 až 7 200 lm, 6 až 53 W; podle typu je použito 8, 16 nebo 24 LED (až 149 lm/W),
– SPIN-M: světelný tok v rozsahu 2 500 až 14 000 lm, 21 až 103 W, podle typu je použito 32 nebo 48 LED (až 152 lm/W),
– teplota chromatičnosti – 4 000, 3 000, 2 700, 2 200 K (Ra > 70 ) a AMBER,
– jedenáct typů optik.

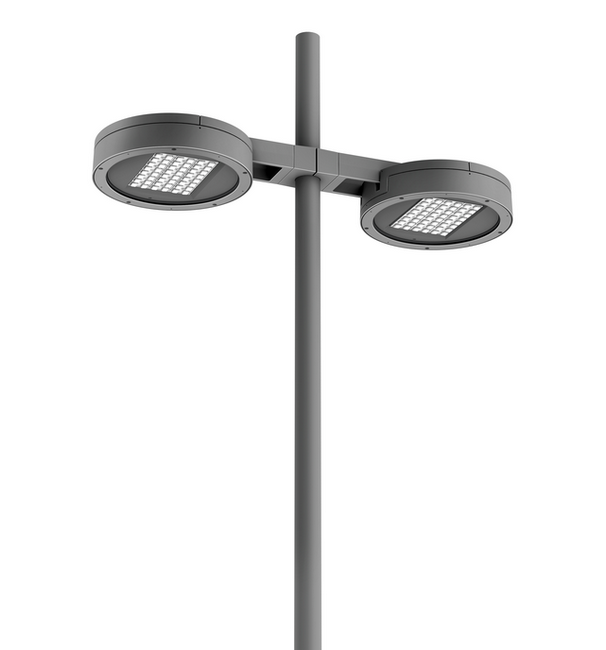

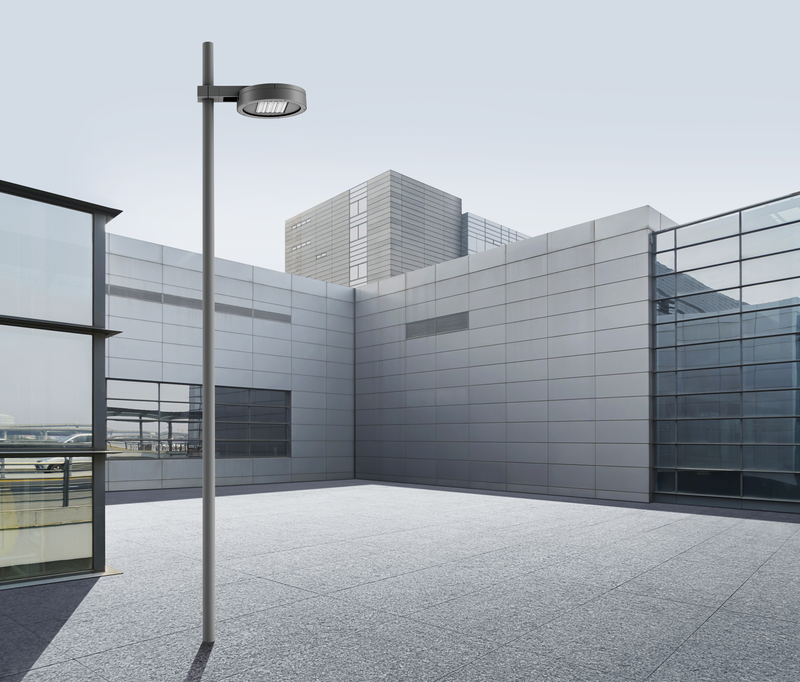

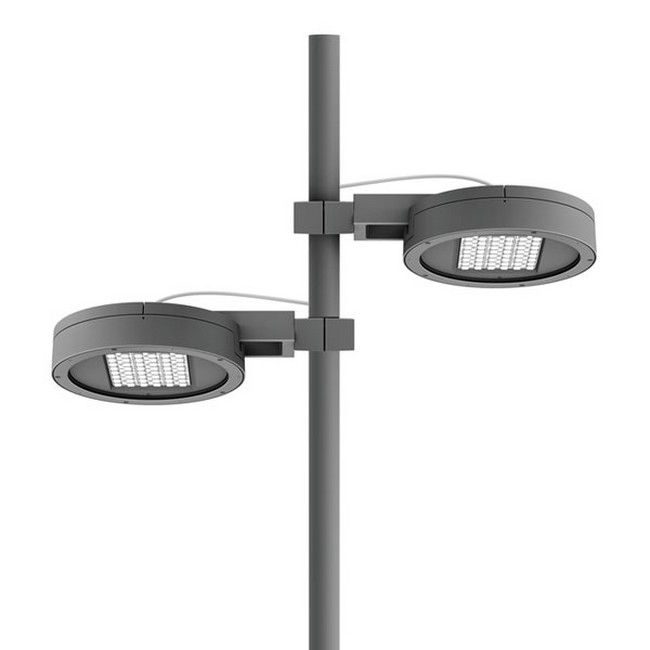

Obr. 3. Svítidlo SPIN LED
Obr. 3. Svítidlo SPIN LED  Obr. 3. Svítidlo SPIN LED
Obr. 3. Svítidlo SPIN LED

Společné vlastnosti svítidel:
– robustní provedení, atraktivní design, kvalita, snadná montáž,
– těleso, kryt a držáky jsou vyrobeny z tlakově litého hliníku EN AC-44300 s malým obsahem mědi (menší než 0,1 %),
– difuzor – ploché sklo tloušťky 5 mm, zahrnuje drážkové silikonové těsnění, které zajišťuje, že svítidlo je vodotěsné,
– krytí IP66, odolnost IK09-IK10,
– teplota chromatičnosti – 4 000, 3 000, 2 700 K, 2 200 K (Ra > 70 ) a AMBER (Ra > 60),
– měrný výkon až 144 lm/W,
– provozní teplota: –40 až +50 oC,
– tepelná regulace: odvod tepla vedením, konvekcí a zářením přes specifickou konstrukci tohoto svítidla, speciálně navrženou pro LED světelné zdroje,
– svítidla vyhovují standardům Zhaga nebo Nema – smart ready,
– regulace
– programovatelný předřadník (driver DALI nebo 1 až 10 V) minimalizuje spotřebu a maximalizuje výkon; tento prvek je klíčovou součástí svítidla,
– CLO – funkce konstantního světelného toku,
– životnost až 100 000 h – L90B10,
– přepěťová ochrana – obsahuje systém E-protec, který nabízí maximální bezpečnostní standardy pro ochranu elektronických částí svítidla před přepětím do (1,2/50) 10 kV, maximální proud (8/20) 10 kA, což zaručuje delší životnost,
– přístup k předřadníku (driveru) bez použití nářadí,
– membrána GORE – ventilační zařízení pro kompenzaci změny tlaku v důsledku rozdílu teplot mezi vnitřkem a vnějškem svítidla; prodloužená životnost výrobku.

EPK elektro s. r. o., Za Humny 247, 664 34 Rozdrojovice
tel.: 546 221 912, 608 888 474, e-mail: info@carandini.czwww.carandini.cz
