Napájecí zdroje nejen veřejného LED osvětlení

AKAM s.r.o. | www.mean-well.cz

Problematika současného celosvětového trendu řešení napájecí části LED osvětlení

V oblasti plošného či veřejného osvětlení je díky motivaci k úsporám energie a snaze zvýšit spolehlivost svítidel celosvětově rozšířeno dvoustupňové řešení napájení. Od klasického přímého napájení svítidla proudovým zdrojem se liší použitím napěťového zdroje (CV; obr. 1) předřazeného DC/DC měničům určeným k napájení LED.

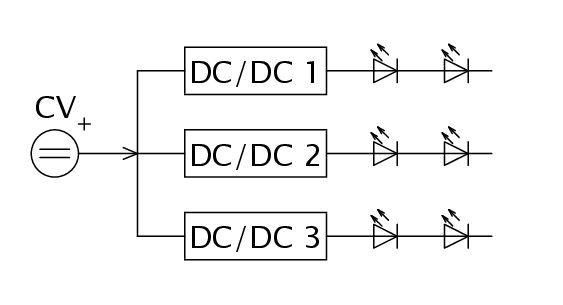

Obr. 1. Jedna z možností uspořádání napájecí sekce LED osvětlení
Obr. 1. Jedna z možností uspořádání napájecí sekce LED osvětlení

V tomto případě DC/DC měniče mají výstup proudového charakteru. Lze k nim tedy přímo připojit LED. Úbytek na LED bude korespondovat se zvoleným pracovním proudem uvedeným v katalogovém listu výrobce LED.

Výhodou popsaného řešení je nezávislé napájení větví LED svítidla přispívající k rovnoměrnému rozdělení výkonu a tím i k homogennějšímu vyzařování světla. Při poruše LED v jedné větvi svítidlo pracuje dál, jen s menším jasem. Neroste proud ve funkčních větvích při přerušení obvodu nefunkční větve. Nevýhodami oproti použití jednoho proudového zdroje je vyšší pořizovací cena a nepatrně větší požadavky na prostor (zdroj napětí, DC/DC měniče).

Měniče pro LED aplikace jsou nejčastěji typu snižující, zvyšující, popř. obousměrné (oba typy konverze v jednom zapojení). Požadavkem na DC/DC měniče bývá široký rozsah vstupního napětí, v případě LED měničů i rozsah výstupního napětí a stabilita výstupního proudu nezávisle na změně úbytku napětí na LED vlivem teploty.

U DC/DC měničů platí zákon zachování energie. Bude-li vstupní napětí měniče nižší, pro zachování konstantního výkonu pro zátěž bude odběr měniče větší. Při reálném použití napájení LED svítidla kombinací zdroje napětí CV a DC/DC měničů může při spínání osvětlení dojít k problematickému startu, danému tímto zákonem.

Na obr. 2 je skutečná realizace se zdrojem napětí CV a DC/DC měniči pro LED zátěž. Po zapnutí může vlivem kratší doby náběhu měničů vzhledem k době náběhu zdroje CV nastat jeho přetížení. Budou-li měniče napájející LED (obr. 2 vpravo) mít proudový požadavek na napěťový zdroj CV (obr. 2 vlevo) v době, kdy jeho výstup bude nižší než deklarované jmenovité napětí, může odběr proudu měničů dosáhnout hodnoty aktivující ochranu zdroje proti přetížení. Tento jev se vizuálně může projevit blikáním nebo slabým jasem svítidla při zapnutí.

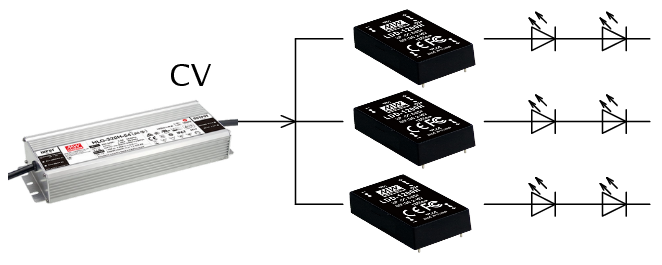

Obr. 2. Reálná aplikace se zdrojem napětí typu HLG (vlevo) a DC/DC měniči pro LED řady LDD (vpravo) – jde o výrobky MEAN WELL
Obr. 2. Reálná aplikace se zdrojem napětí typu HLG (vlevo) a DC/DC měniči pro LED řady LDD (vpravo) – jde o výrobky MEAN WELL

Předcházet nekorektním startům je možné použitím DC/DC měničů s měkkým startem nebo zavedením jejich odloženého startu. Zpožděný start DC/DC měničů lze snadno realizovat u typů s funkcí zapnutí (On/Off), popř. u typů vybavených řízením výstupního proudu (stmívání Dim). Na svorky řízení nebo vypnutí DC/DC měniče je zařazen zpožďující člen tak, aby měniče zahájily provoz po náběhu napěťového zdroje. Řádově jde o zpoždění v desetinách sekundy. Při dálkovém (bezdrátovém) řízení osvětlení je zpoždění realizováno softwarově spolu s řízením výkonu svítidel. Řídicí jednotka má naprogramován profil stmívací křivky pro úsporu energie snížením výkonu svítidel v uživatelsky zadané době, kdy lze očekávat nižší potřebu světelného výkonu v lokalitě (např. parky od půlnoci do brzkého rána).

Jednodušší formou odstranění problematických startů napájecí části uvedeného konceptu je zvolit na pozici napěťového zdroje dostatečně dimenzovaný typ, aby se neaktivovala ochrana proti přetížení, popř. typ s krátkodobou přetížitelností.
