Moduly LED – nové možnosti použití v osvětlování

číslo 3/2004

Moduly LED – nové možnosti použití v osvětlování

Široká nabídka modulů a příslušenství využívajících intenzivně svíticí elektroluminiscenční diody v posledních letech poskytuje nové možnosti v dekorativním, účelovém i náladovém osvětlení.

Obr. 1.

Obr. 1. Jasné syté měnicí se barvy na tanečním parketu nočního klubu v Eidhovenu, barevné efekty při použití LED vznikají s mnohem větší účinností, než by tomu bylo u světla klasických světelných zdrojů s barevnými filtry

Společnost Philips Lighting s výrobními zdroji v oblastech polovodičů, elektroniky, optiky a osvětlovacích řešení vytvořila řadu dílčích systémů s diodami LED.

Modulární systémy LED

Modulární systémy LED jsou vlastně jednotlivé osvětlovací bloky, které lze podle potřeby spojovat jako kostky domina a vytvářet tak osobité soustavy osvětlení – buď dotvářené svítidly, nebo přímým vestavěním do stropů, stěn, popř. podlah. Lze je rovněž aplikovat ve vnějším i vnitřním orientačním osvětlení či při architektonickém zvýraznění.

Modulární systémy LED jsou všestranné systémy shodných modulů světelných diod a ovládacích prvků.

Diodové moduly obsahují světelné diody Luxeon, optiku, napájecí elektroniku, ovládací funkce a chladič, společně zajišťující vysokou výkonnost. Napájecí jednotka převádí vstupní napětí na stabilní stejnosměrné napětí 20 V, při kterém diody pracují. Vstupní napětí těchto ovládacích prvků je 100 až 240 V, 50/60 Hz (výrobek pro všechny napájecí sítě na světě).

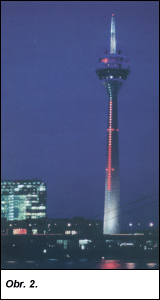

Obr. 2.

Obr. 2. Dynamické osvětlení vyhlídkové věže diodami LED od firmy Bacon, je viditelné ze všech stran, z velké vzdálenosti a nevyžaduje údržbu

Diodové moduly se dodávají v různých tvarech, barvách, s různými výkony a různou optikou. Všechny moduly mají stupeň krytí IP66, všechny obsahují převodníky DALI nebo DMX, díky nimž vznikají dynamické barevné efekty světla nebo jednolitý světelný tok.

Řetězcové systémy LED

Pro aplikaci při vytváření nápisů nebo značek, popř. pro architektonické zvýraznění, vytvořila společnost Philips řetězcové systémy Philips LED String z pružného vodiče, jenž spojuje moduly LED. Je připraven k přímému připevnění na základní desku tabule nebo jiný podklad. Tento výrobek se dodává v kotoučích s řetězci diod běžných barev a rozestupů, zvláštní provedení je na objednávku. Zmíněný systém plně odolává vlivům vnějšího prostředí (IP66) a nabízí maximální pružnost v celé škále funkcí.

Ovládací část tohoto systému byla převzata z řady diodových ovládacích prvků Xitanium. Tyto ovladače jsou optimalizovány pro diody o vysokém světelném toku Luxeon – poskytují přesně ovládaný vstupní proud v krocích po 350 mA v širokém intervalu. K dispozici jsou verze pro použití v exteriéru, v interiérech a také jedna verze s postupným stmíváním.

Charakteristické vlastnosti modulů a řetězců LED

  1. kombinací diod různých barev je možné vytvořit jakýkoliv barevný tón světla,

  2. možnost vytvářet zářivé, syté barvy,

  3. světlo lze stmívat až do zhasnutí,

  4. možnost vytvářet plošné, zcela rovnoměrné osvětlení (svíticí panely),

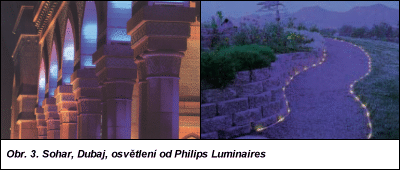

  5. instalované osvětlení má v podstatě neomezenou životnost; to umožňuje nastavit kombinace osvětlení při stavbě objektu bez uvažování výměny osvětlovacích prvků a rovněž vytvářet osvětlení odolné proti vandalům, Obr. 3.

  6. samotné světelné zdroje lze skrývat, takže je viditelné pouze jejich světlo – diodové osvětlení lze vestavět do předmětů, povrchů nebo zařízení,

  7. mimořádná spolehlivost – bez pohyblivých částí není v systému nic, co by se mohlo zlomit, prasknout, rozbít, unikat nebo znečišťovat okolí,

  8. při zapnutí svítí okamžitě s plným světelným tokem,

  9. diody LED neobsahují rtuť – jsou šetrnější k životnímu prostředí a vhodnější ke snadné recyklaci,

  10. osvětlovací systémy společnosti Philips založené na světelných diodách vydrží až 50 000 h provozu; kromě toho se rozsvěcují okamžitě a dokážou dodávat svůj jmenovitý světelný tok až do teplot –20 °C.

Žádný jiný světelný zdroj tohle všechno nedokáže poskytnout.

Možnosti použití

V restauracích:

  • osvětlením moduly LED lze navodit ve stejném prostředí odlišné atmosféry – jednu pro odpolední hosty, jinou, mnohem intimnější, pro večerní hosty,

  • snadno je možné měnit úrovně osvětlení, volit např. intenzivnější světlo, podporující rychlejší výměnu zákazníků v době oběda, a navečer naopak osvětlení méně intenzivní, které přesvědčí zákazníky, aby se pozdrželi a přiobjednali si.

Obr. 4.

V obchodech:

  • zaujme zákazníky velmi zajímavými (a také tematicky zaměřenými) světelnými efekty,

  • výlohy získají kouzlo zastavující kolemjdoucí a dynamické prostředí uvnitř povzbudí prodej,

  • proměnné světlo (barvou, intenzitou i šířkou světelného svazku) v určených místech bude přitahovat zákazníky a nasměruje je podle potřeby tam, „kde se něco děje„,

  • zvláštní reklamní kampaně mohou získat své typické osvětlení,

  • zákazníci dostanou možnost razantně proměňovat totéž prostředí, např. z obchodně strohého ve dne na romantické v noci, pouhým stisknutím tlačítka.

V domácnostech

  • lidé budou moci vyjádřit své já a svou individualitu – nejen nastavením intenzity osvětlení, ale také barvy a pohybu světla,

  • zvýší se úroveň života přizpůsobením osvětlení denní době – podle potřeb práce, odpočinku nebo zábavy,

  • bude bezpečněji v důsledku použití detektorů pohybu, které rozsvítí diodové světlo vestavěné v místech, kde by mohlo dojít k neštěstí, např. tam, kde začíná nebo zahýbá schodiště.

  • V kancelářích:

    • vhodným řešením diodového osvětlení se budou lidé při práci cítit lépe a při osvětlení, které je adekvátní přirozenému dennímu i ročnímu rytmu, se jim bude lépe pracovat,

    • bude také možné splnit potřeby starších zaměstnanců, pracovníků, kteří jsou v častém pohybu, a dalších se zvláštními požadavky.

    Obr. 5.

    Obr. 5. S výkonem 60 W červených diod Luxeon jsou komíny Technopolis viditelné ze vzdálenosti jednoho kilometru; osvětlení z dílny Philips Luminaires

    Ve venkovním prostředí:

    • vytvořením dobrého diodového osvětlení pro vnější prostory se funkční architektura v kterékoliv denní době stane dynamickým uměleckým dílem,

    • nové osvětlení odolné proti vandalům podpoří turistiku, bezpečnost a zlepší pohodu v místech s velkým dopravním i pěším ruchem.

    Technická podpora

    Bez ohledu na to, zda jste návrhář svítidel, nábytku, nebo domácích spotřebičů, společnost Philips vám pomůže při optimalizaci vašich výrobků.

    Poradíme, kdy je použití diodového osvětlení nejvhodnější – a kdy jsou vhodné spíše jiné osvětlovací prostředky.

    Můžeme poskytovat nezbytné poradenství při začleňování prvků osvětlení a můžeme rovněž nabídnout dlouhodobou smluvní podporu.

    Tyto služby dělají ze společnosti Philips ideálního obchodního partnera pro návrháře osvětlení a prvovýrobce zařízení v nové oblasti diodového osvětlení.

    Philips ČR spol. s r. o. Lighting
    Šafránkova 1
    155 00 Praha 5
    tel.: 233 099 111
    fax: 233 099 326
    e-mail: libor.stedron@philips.com
    http://www.philips.cz
