Luminiscenční diody LED – jsou světelným zdrojem budoucnosti

Světlo 4/01

(DVĚBÉ)

Luminiscenční diody LED – jsou světelným zdrojem budoucnosti

V zahraničí se stále více rozšiřuje aplikační pole pro diody LED. Jejich parametry se neustále zlepšují. Porovnejme si pro různé světelné zdroje jejich měrný výkon (tab. 1).

Obr. 1. Obr. 2.

Jak se vyvíjely některé další parametry LED
Světelný tok LED červené barvy činil v roce 1970 méně než 0,01 lm. V roce 2005 se předpokládá mezi 10 až 100 lm.

Náklady na 1 lm byly u téže LED v roce 1970 vyšší než 100 USD/1 lm, v roce 2005 se předpokládají mezi 0,01 a 0,1 USD/1 lm.

Obr. 3.

Velké společnosti vyrábějící světelné zdroje se na rozvoj výroby LED připravily. Například Osram začíná stavět v Regensburgu (SRN) svůj nejmodernější závod, který bude vyrábět právě tyto diody. Dne 26. června 2001 byl slavnostně položen jeho základní kámen.

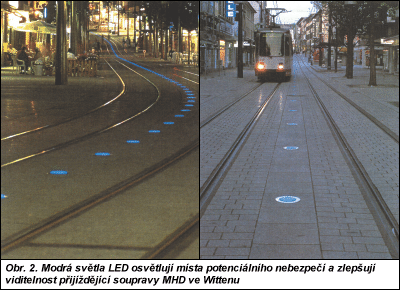

Již nyní se LED běžně využívají k osvětlování obchodů (např. ve spojení současného působení LED, halogenových žárovek na malé napětí a vláknových světlovodů), k osvětlování nástupišť metra (Stockholm) – obr. 1, zejména k osvětlování bezpečnostních pásů svítidly zabudovanými do podlahy, k osvětlování kolejišť pouliční dráhy svítidly situovanými do vozovky mezi vlastními kolejemi – obr. 2, např. ve městě Witten (SRN), nebo k zadnímu prosvětlování uměleckých děl, např. v bavorském zámku Oberschwappach.

V osvětlení interiérů se uplatňují LED zejména pro svůj již nyní velký měrný výkon v lm/W, dlouhou dobu života (až 100 000 h) a bílé světlo blízké dennímu s teplotou chromatičnosti až 7 000 K.

Zajímavou aplikací je i prosvětlení ciferníků hodin (např. v kodaňském metru). Speciální LED, napájené proudem o napětí 7,2 V, o šířce 10 mm a výšce 5 mm, jsou umístěny za průsvitným kruhovým ciferníkem podél celého jeho obvodu v místech, kde jsou značeny hodiny a minuty (obr. 3). Toto osvětlení umožňuje lépe a rychleji číst čas z hodin.

Bližší podrobnosti v časopise Licht č. 7-8/ /2001.

Tab. 1. Měrný výkon různých světelných zdrojů

Světelný zdroj Měrný výkon (lm/W)
žárovka 4 až 20
halogenová žárovka na malé napětí 18 až 41
rtuťová vysokotlaká výbojka 30 až 60
kompaktní zářivka 19 až 62
lineární zářivka 60 až 110
halogenidová výbojka 50 až 110
sodíková vysokotlaká výbojka 50 až 150
sirná výbojka 85 až 110
LED (do konce 20. století) přes 50
mnohobarevné LED (ve výhledu) až k teoretické hranici 220
