Firma LUMINEX s. r. o. představuje svítidla Paulmann

číslo 3/2004

Firma LUMINEX s. r. o. představuje svítidla Paulmann

V současné době se již i v Čechách při instalaci osvětlení používají lankové systémy, tolik oblíbené v západní Evropě. V našem sortimentu jsou lankové systémy pro malé napětí i na síťové napětí. Uvedené systémy je možné umístit tak, že je světlo přesně tam, kde je uživatel potřebuje. Lanka lze vést ze stěny na stěnu nebo je lze připevnit na strop upínáky. Ty umožňují instalaci systému do prostoru. Také roh místnosti není pro lankový systém překážkou.

Užitečné informace:
Napájení je vždy přes konvenční transformátor, který snižuje síťové napětí 230 V na 12 V. Pro lankové systémy nelze použít elektronický transformátor, protože by nastal tzv. anténní efekt (rušení rádiového signálu).

Obr. 1. Obr. 2. Obr. 3.

Obr. 1. Lankový systém Paulmann na 220 V, svítidla 1 × 250 W, 2 × 50 W, maximálně 2 500 W na jeden komplet

Všechny spoje musí být dostatečně utaženy, aby nedošlo k jejich spálení (seškvaření) vlivem tepla vyvinutého na přechodových rezistorech. Takovýto stav tudíž nelze považovat za důvod k reklamaci.

Lanka jsou o průřezech 4 a 6 mm2 s izolací nebo bez izolace. Žíly v lanku jsou měděné, izolace z PVC.

Maximální příkon 300 W u lankových systémů na malé napětí (12 V) je omezen na jeden systém. V případě potřeby většího příkonu se používají lankové systémy na síťové napětí (230 V). Připojena může být zátěž až 3 000 W.

Obzvlášť zajímavé je umístění zmíněných systémů v místnostech, kde lze využít lanka větších délek. Lanka lze zvolit ve verzích dvojlanko nebo trojlanko. Jeden vodič je z oceli (nosný), druhý (popř. dva ostatní u trojlanka) je měděný, dvojitě izolovaný lanovaný z jednotlivých pocínovaných drátků. A jak je rozpoznat? Při rozdělení lanka je možné vodič z mědi na jeho konci snadno ohnout, ocelový vodič je oproti tomu dosti tuhý a neohebný. Navíc je lze rozeznat podle barvy. Ocelový vodič je pozinkovaný, měděný je pocínovaný.

Obr. 4. Obr. 5. Obr. 6.

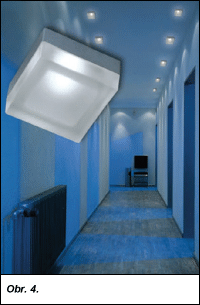

Obr. 4. Svítidlo Paulmann 1 × 20 W určené do podhledu, s opálovým sklem, rámeček v barvě titan – cena 1 770 Kč včetně DPH

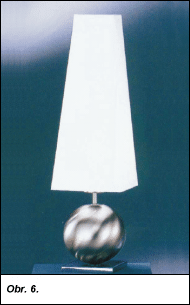

Obr. 6. Stolní svítidlo Bankamp B 5547/1.92 pro žárovku 100 W, E27, bílé textilní stínidlo, stojan matný nikl a chrom, rozměry přibližně 18 × 18 × 67 cm – MOC 16 425 Kč včetně DPH

Je zapotřebí pečlivě vybrat místo, kde budou svítidla umístěna. Připojené svítidlo pronikne izolací napínacího lanka, a proto musí zůstat na témž místě.

Uvedené systémy může instalovat pouze elektrikář.

Podhledová svítidla

Firma Luminex nabízí velmi široký výběr podhledových svítidel. Jejich oblast použití je rozsáhlá; v podstatě je lze umístit všude tam, kde je prostor pro jejich zapuštění (sádrokartonové podhledy a stěny – koupelna, kuchyň, obývací pokoj, ložnice apod., ale i nábytek).

Obr. 7.

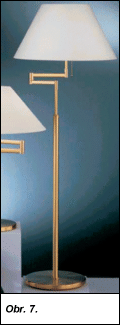

Obr. 7. Stojanové svítidlo GKS 41.307 pro čtyři žárovky 75 W (tři žárovky svítí dolů, jedna nahoru), bílé textilní stínidlo, stojan matná mosaz, rozměry: výška 134,5 až 185 cm (nastavitelná), šířka 56 cm – MOC 24 136 Kč včetně DPH

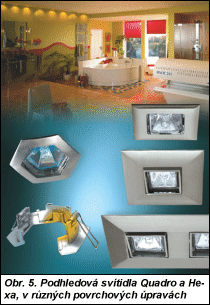

Sortiment firmy Paulmann se vyznačuje především rozmanitostí druhů a tvarů podhledových svítidel (pevná, výklopná, tzv. rybí oko, Quadro, Hexa, hvězdné nebe atd.). Jsou na 230 V (není zapotřebí transformátor) a rovněž na 12 V. Svítidla jsou dodávána jednotlivě nebo v sadách (dvě až šest), sady obsahují také transformátor (je-li zapotřebí), zdroje, propojovací kabely a objímky.

Podhledová svítidla na malé napětí (12 V)
Většina svítidel jsou odlitky, základním materiálem je hliník nebo slitina hliníku a zinku. Tyto materiály jsou odolné proti korozi více než ocel, a proto jsou vhodné i do vlhkých prostor (koupelny, přístřešky apod.).

Podhledová svítidla na síťové napětí (230 V)
Jsou v podstatě stejná jako svítidla na malé napětí, pouze jsou osazena jinými světelnými zdroji (reflektorové žárovky R50, halogenové žárovky s paticí GU10, kompaktní zářivky) a ke své činnosti nevyžadují transformátor. Protože jsou připojena na síťové napětí 230 V, nejsou vhodná k instalaci např. do koupelen. Tam je zapotřebí bezpečné malé napětí.

Pozvánka na FOR ARCH

Firma Luminex si vás dovoluje pozvat do svého stánku na veletrhu FOR ARCH, v termínu od 14. do 18. září 2004 vždy od 10:00 do 18:00 h (18. 9. pouze do 16:00 h). Ve stánku č. 2G19 v hale 2 budou vystavena zejména dekorativní svítidla německých firem Bankamp, Bruck a GKS, které zastupuje Luminex na českém trhu.

LUMINEX s. r. o.
Petra Rezka 10
Praha 4 – Nusle
tel.: 261 215 872 - 4
fax: 261 215 875
e-mail: info@luminex.cz
http://www.luminex.cz

prodejny:
IBC Centrum, Příkop 4, Brno, tel.: 545 176 192
Ječná 7, Praha 2, tel.: 224 921 563
