Český výrobce svítidel, společnost VYRTYCH a.s.

VYRTYCH a.s. | www.vyrtych.cz

VYRTYCH, a.s., je český výrobce převážně průmyslových svítidel s třicetiletou tradicí. Vyniká nabídkou svítidel do prostředí s nebezpečím výbuchu, prachotěsných a voděodolných průmyslových svítidel v krytí IP54 až IP68, svítidel do extrémních teplot okolí a antivandalních svítidel. Disponuje vlastním vývojovým a projektovým střediskem, kompletní výrobní technologií a vlastní akreditovanou zkušebnou. Díky tomu je možné vyhovět speciálním požadavkům zákazníků na výrobu atypických provedení svítidel. Společnost se zaměřuje na vývoj a výrobu svítidel do speciálních aplikací.

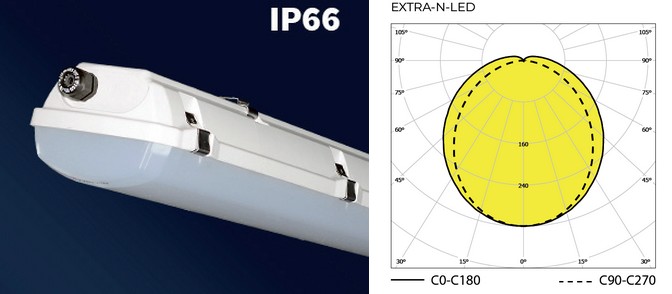

Obr. 1. Prachotěsné svítidlo EXTRA-N-LED k osvětlení prostor s nebezpečím výbuchu
Obr. 1. Prachotěsné svítidlo EXTRA-N-LED k osvětlení prostor s nebezpečím výbuchu

Společnosti VYRTYCH se v nedávné době podařilo několik zajímavých realizací:

Projekt TAR UBAG ve Švýcarsku

V tomto případě byla použita svítidla EXTRA-N-LED (obr. 1). Tato LED svítidla jsou prachotěsná, odolná proti stříkající vodě a hlavně nevýbušná. Svítidlo je schváleno FTZÚ Ostrava-Radvanice (certifikát typu FTZÚ 16 ATEX 0102X). Typ ochrany svítidel Ex II 3G Ex nR IIC T6 Gc; Ex II 3D Ex tc IIIC T62°C Dc. Těleso svítidla je z polykarbonátu, barva šedá RAL 7035, kryt je z opálového nebo čirého polykarbonátu.

Další parametry svítidla:
– náhradní teplota chromatičnosti 2700 až 6500 K, Ra 80 (90),
– životnost LED modulů L70B10 ta30 – 100000 h,
– příkon svítidel (W) – 8 až 80,
– světelný tok svítidel (lm) – 1 089 až 10790,
– délka svítidel (mm) – 670, 1 280, 1580,
– montáž – na strop, stěnu, výložník nebo na drátový, popř. lankový závěs.

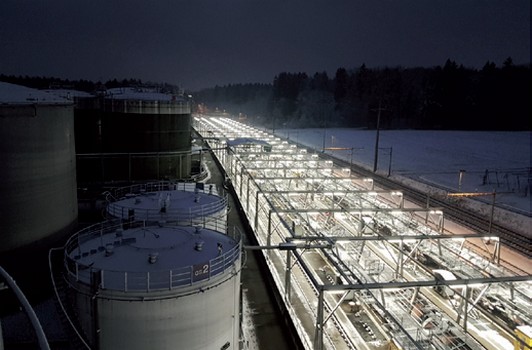

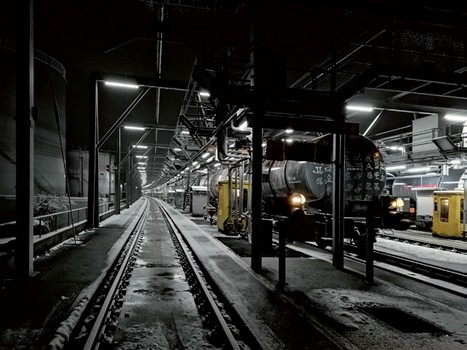

Obr. 2. Osvětlení svítidly EXTRA- -N-LED (TAR UBAG, tankovací sklad pohonných hmot, Švýcarsko)
Obr. 2. Osvětlení svítidly EXTRA-N-LED (TAR UBAG, tankovací sklad pohonných hmot, Švýcarsko)

Osvětlení skladu VGP Park Jeneč

Další zajímavou realizací je osvětlení skladu s trvalou obsluhou svítidly EUROPA-LED (obr. 3). Prachotěsné LED svítidlo nové generace EUROPA-LED s odolností proti stříkající vodě je určeno pro přímé osvětlení chodeb, dílen, skladů, lávek a garáží. Těleso svítidla je z polykarbonátu, barva šedá RAL 7035, kryt je z opálového nebo čirého polykarbonátu.

Další parametry svítidla:
– náhradní teplota chromatičnosti 2700 až 6500 K, Ra 80(90),
– životnost LED modulů L70B10 ta30 – 100000 h,
– příkon svítidel (W) – 8 až 115,
– světelný tok svítidel (lm) – 1114 až 17110,
– délka svítidel (mm) – 670, 1280, 1580,
– montáž – na strop, stěnu, výložník nebo na drátový, popř. lankový závěs.

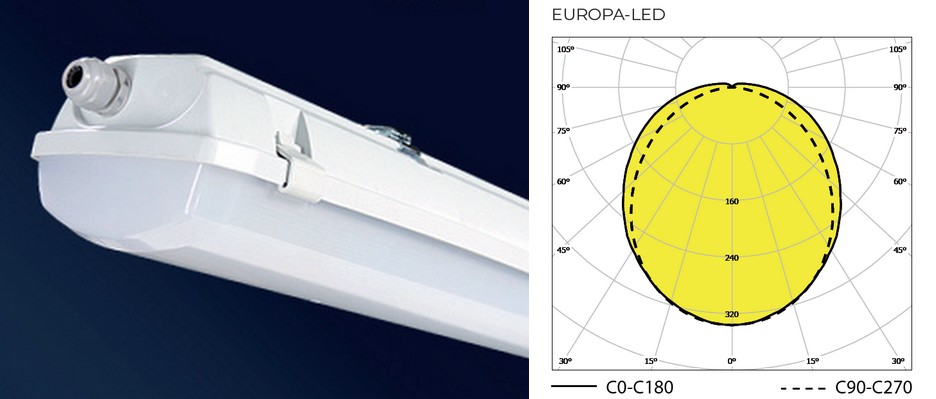

Obr. 3. Prachotěsné svítidlo nové generace EUROPA-LED pro přímé osvětlení dílen, skladů, výrobních prostor a garáží
Obr. 3. Prachotěsné svítidlo nové generace EUROPA-LED pro přímé osvětlení dílen, skladů, výrobních prostor a garáží

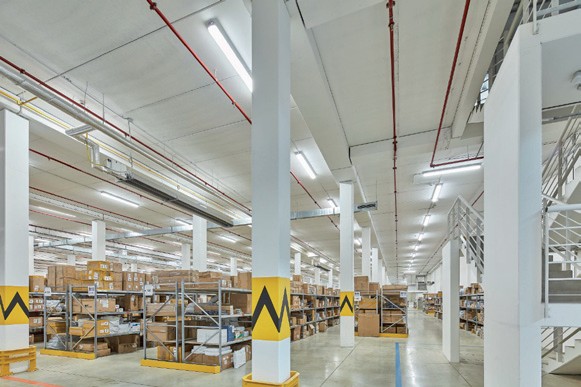

Obr. 4. Osvětlení skladu s trvalou obsluhou svítidly EUROPA-LED (VGP Park Jeneč, ČR)
Obr. 4. Osvětlení skladu s trvalou obsluhou svítidly EUROPA-LED (VGP Park Jeneč, ČR)

Osvětlení školního bazénu v základní škole Povrly

K osvětlení bazénu byla použita prachotěsná LED svítidla nové generace EUROPA- -LED s odolností proti stříkající vodě, určená k osvětlení chodeb, dílen, skladů, lávek a garáží. Hlavní parametry svítidla jsou uvedeny v předchozím odstavci.

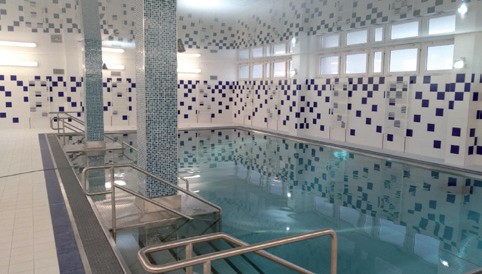

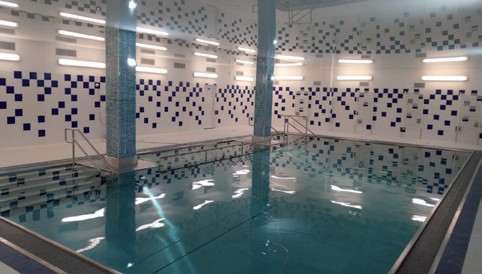

Obr. 5. Osvětlení bazénu svítidly EUROPA-LED (základní škola Povrly, Ústí nad Labem, ČR)
Obr. 5. Osvětlení bazénu svítidly EUROPA-LED (základní škola Povrly, Ústí nad Labem, ČR)

Osvětlení lávky pro pěší v Plané

Osvětlení bylo realizováno na základě návrhu osvětlení společnosti VYRTYCH svítidly AQUA-40-LED (obr. 6) s odolností proti stříkající vodě, určenými k osvětlení chodeb, dílen, sklepů, lávek a garáží. Těleso svítidla tvoří trubka o vnějším průměru 40 mm a o tloušťce stěny 1,5 mm z opálového nebo čirého polykarbonátu ukončená těsnicími zátkami. Toto osvětlení nesmělo narušovat konstrukci lávky, muselo dostatečně osvětlovat vlastní pochozí plochu lávky a současně nesmělo oslňovat řidiče vozidel na silnici pod ní. Součástí projektu proto byla studie osvětlení. Policie ČR a také Ředitelství silnic a dálnic ČR se k projektu vyjádřily kladně, proto mohl být projekt realizován. Hlavní parametry svítidla jsou uvedeny v předchozím odstavci.

Další parametry svítidla:
– náhradní teplota chromatičnosti 2700 až 6500 K, Ra 80(90),
– životnost LED modulů L70B10 ta30 – 100000 h,
– příkon svítidel (W) – 9 až 52,
– světelný tok svítidel (lm) – 1 080 až 7330,
– délka svítidel (mm) – 1032 až 2065,
– šířka × výška (mm) – 52 × 56,
– reflektor – lakovaný ocelový plech RAL 9003,
– montáž – na strop nebo na stěnu pomocí plastových příchytek ECLIP 40.

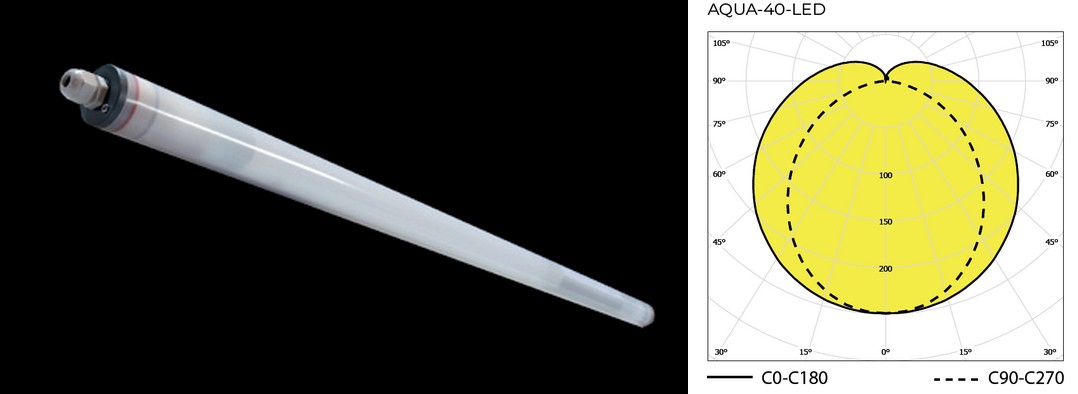

Obr. 6. Prachotěsné svítidlo AQUA-40-LED k osvětlení chodeb, dílen, sklepů, lávek a garáží
Obr. 6. Prachotěsné svítidlo AQUA-40-LED k osvětlení chodeb, dílen, sklepů, lávek a garáží

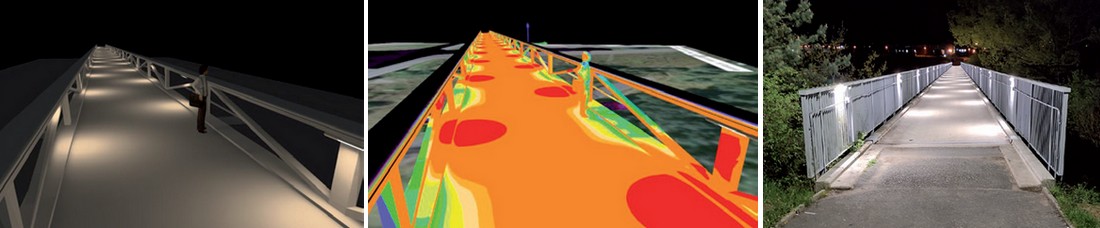

Obr. 7. Osvětlení lávky pro pěší svítidly AQUA- -40-LED (Planá, Západočeský kraj): a) studie – návrh osvětlení, b) výsledná realizace
Obr. 7. Osvětlení lávky pro pěší svítidly AQUA-40-LED (Planá, Západočeský kraj): studie – návrh osvětlení, výsledná realizace

Další informace na www.vyrtych.cz
