Zdroje stejnosměrného napětí 110 až 400 V / 3 500 W nejen pro průmyslové využití

R. Lin, MEAN WELL, PM | Ing. Libor Machan, AKAM, s. r. o. | www.mean-well.cz

S příchodem inovací v průmyslovém zpracování a výrobě vznikají požadavky na napájecí části se zvýšenou stejnosměrnou hladinou (nad 100 V). Příklady těchto aplikací mohou být zahořovací procesy, elektrolytické postupy, centrální dobíjecí dokovací stanice, laserové obrábění nebo i segment LED osvětlení. U všech jmenovaných aplikací je výhodou možnost napájení zvýšeným stejnosměrným napětím jediným zdrojem připojeným k distribuční síti. Tím jsou omezeny náklady na přídavné měniče, ztráty při konverzích i prostorové požadavky. Zvýšeným napětím klesnou činné ztráty na vedeních a je umožněno použití menších průřezů (úspora prostoru na vedení). Klesnou tedy vstupní souhrnné výdaje za materiál a zvýší se celková spolehlivost i účinnost napájecí části.

Na uvedené požadavky výrobního nebo zpracovatelského průmyslu reaguje jeden z největších výrobců spínaných zdrojů na světě MEAN WELL uvedením řady PHP-3500-HV. Modely PHP již dlouhou dobu spspolehlivě pracují v průmyslu všech kontinentů světa. Jejich přednostmi jsou vysoká spolehlivost a tichý chod (bez ventilátoru) daný vysokou účinností a konceptem chlazení. Do PHP rodiny nyní přichází varianta HV charakteristická vyšším DC výstupním napětím 115, 230 nebo 380 V.

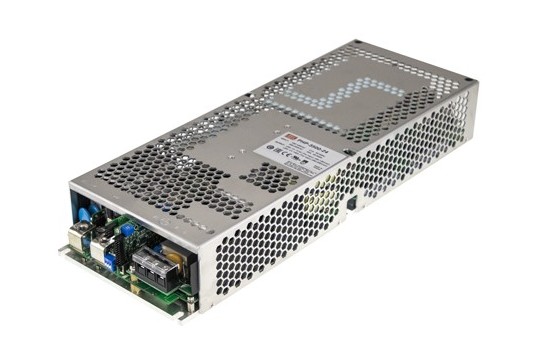

Obr. 1. PHP spínaný zdroj s DC výstupem 110 / 230 / 400 V
Obr. 1. PHP spínaný zdroj s DC výstupem 110 / 230 / 400 V

Všechny modely PHP-3500-HV mají zabudován ruční nastavovací prvek pro úpravu parametrů. U typu se jm. výstupem 115 V lze hladinu nastavit v rozsahu 110 až 160 V, u zbývajících v rozsazích 170 až 260 V (230 V varianta), resp. 260 až 400 V (400 V typ). Kromě manuálního může nastavení výstupu probíhat také řídicím napětím 0 až 5 V (v rozsahu 50 až 120 % jm. napětí a v rozsahu 20 až 100 % jm. výstupního proudu).

Řada PHP-3500-HV obsahuje svorku pro dálkové vypnutí, logický kontrolní signál DC OK (TTL) a také doplňkovou napájecí větev 12 V / 0,5 A pro napájení podpůrné elektroniky nebo senzoriky nezávisle na aktivitě hl. výstupní větve. Modely PHP-3500-HV podporují rovněž číslicové řízení a monitoring prostřednictvím sběrnice PM (resp. IIC) pro automatickou správu napájecích/nabíjecích systémů nebo pro ruční nastavení rozhraním HMI (člověk – stroj).

Ochrana před přetížením zdroje je formou omezení proudu po dobu 5 sec s následnou deaktivací výstupu proti vzniku škod poruchovým svodem. Další přítomné ochrany zabraňují přepětí na výstupu a přehřátí (automatická obnova funkce zdroje po ochlazení). Tepelná ochrana má rovněž dostupný analogový výstup 0 až 5 V, při detekci zvýšené vnitřní teploty zdroje (T-ALARM na úrovni 3,5 až 5 V) lze včas informovat o nutnosti přijmout opatření nebo předat informaci nadřazenému řídícímu systému pro automatický akční zásah a změnu klimatických podmínek v provozu.

MEAN WEL
Obr. 2. Příklady aplikací PHP-3500-HV zdrojů MEAN WELL

Řada výkonných vysoce spolehlivých zdrojů PHP-3500-HV byla navržena a certifikována v souladu s EN62368. Konstrukce plní požadavky Kategorie přepětí III. Zdroje mohou být proto instalovány v rozvodné skříni s výhodami snížení nákladů redukcí počtu konverzí, zmenšením rizika úrazu el. proudem dodržením izolační schopnosti a odolnosti proti přepětí.

Díky plně číslicovému řízení konverze uvnitř PHP-3500-HV je dosaženo účinnosti až 96 %. Vysoká integrace výkonu na jednotku objemu 18 W/palec3 vedla k značné kompresi rozměrů zdroje v dané kategorii, což spolu s pětiletou zárukou předurčuje PHP3500-HV pro dlouhodobě spolehlivý stabilní provoz i v náročných podmínkách.
