Webový server MPS100

číslo 4/2004

AMPER 2004

Webový server MPS100

Pavel Adamík, Marketing,
Schneider Electric CZ, s. r. o.

Společnost Schneider Electric přichází na trh s nabídkou speciálního přístroje pro dálkový dohled nad silovými vývody – Micro Power Server MPS100 značky Merlin Gerin.

Obr. 1

Popis

MPS100 (obr. 1) je autonomní informační server, který slouží jako vzdálené zařízení pro monitorování funkce rozvodného systému. K přenosu údajů využívá místní datové sítě Ethernet (LAN) nebo modem. Zdrojem informací a měřených hodnot může být řídicí jednotka Micrologic, používaná u jističů Masterpact, nebo měřicí moduly PM500. Je možné připojit až deset zařízení tohoto typu. MPS100 tak může koncentrovat na jedné straně informace o provozním stavu jističe Masterpact (poloha, vypnutí ochranou) a na druhé straně naměřené elektrické parametry silového vývodu či přívodu z PM500 – napětí, proudy, výkony, energie a celkové harmonické zkreslení.

Distribuce informací

Přínosem MPS100 je účelná distribuce získaných informací. MPS100 dokáze pracovat jako tzv. mailový klient SMTP a jako webový server.

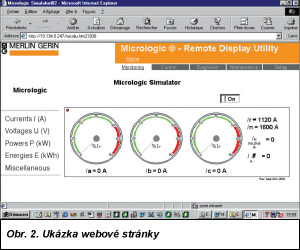

Obr. 2

Je možné definovat celou škálu událostí, od výpadku vypínače až po limitní hodnoty proudů či výkonů, které MPS100 neprodleně oznámí e-mailem na danou adresu nebo zprávou SMS. Tak lze mít rozvodné zařízení neustále pod kontrolou. Pro tento účel disponuje MPS100 dalšími šesti nezávislými digitálními vstupy a dvěma výstupy. Ty je možné využít pro shromáždění souvisejících informací, jako jsou např. otevřené dveře rozvodny apod.

Pro pravidelně zaznamenávané provozní údaje (U, I, P, Q, S, cos j) lze definovat periodické zasílání balíku dat za určité období na e-mailovou adresu.

Webové stránky

MPS100 funguje v síti Ethernet jako webový server a prezentuje získané informace na předdefinovaných webových stránkách (obr. 2). Prohlížeč webových stránek je v současné době běžnou součástí každé instalace programového vybavení osobního počítače. V tomto případě jsou data plně dostupná libovolnému oprávněnému uživateli bez nutnosti instalovat přídavný software.

Obr. 3

Závěr

MPS100 je vhodný pro dálkový dohled nad napájecími uzly menšího rozsahu, popř. hlavními body rozsáhlejšího systému (obr. 3). Velmi vhodné je jeho využití pro odlehlé nebo těžko dostupné lokality.

Základní technické údaje

  • napájení 24 V DC ±15 %, spotřeba 250 mA,
  • pracovní teplota 0 až +50 °C,
  • odolný a kompaktní kovový kryt 35 × 218 × 115 mm (v × š × h), umístění na lištu DIN.

Další informace jsou k dispozici na: http://194.2.245.4/mkt/mikroser.nsf User name: MPS, Password: MPS100

Bližší informace a katalog lze získat u odborníků na níže uvedených adresách či telefonních a faxových číslech, popř. na internetové stránce www.design.schneider-electric.cz
