Vačkové a výkonové spínače SONTHEIMER

Ing. Ladislav Sůva, JORK spol. s r. o.

Společnost JORK je odborné veřejnosti známa svou prodejní, konzultační a poradenskou činností v oblasti průmyslové automatizace. Obr. 1 Vedle nabídky osvědčených výrobků firem Siemens, Rose, Wieland a Hummel uvádí na tuzemský trh vačkové a výkonové spínače německé firmy Sontheimer.

Elektrotechnická firma Sontheimer, sídlící v Norimberku v SRN, byla založena v roce 1946. Prvními výrobky byly válcové, plovákové a tlakové spínače, které se uplatňovaly v poválečném vodohospodářském odvětví. V roce 1949 bylo započato s výrobou vačkových spínačů, později výkonových spínačů. Od roku 1965, v rámci soběstačnosti, byla ve firmě zavedena výroba všech plastových součástí spínačů.

Základní informace pro volbu vačkových spínačů

Stavebnicový systém a montáž jednotlivých prvků (obr. 2) jsou zřejmé z tab. 1.

Tab. 1. Stavebnicový systém a montáž

Označení Montáž Krytí zepředu
E Čelní na panel (4 upevň.otvory) IP44*
ZM Středové v panelu (1 otvor) IP65*
V Na základnu s prodl. hřídelí IP44*
T Na základnu, výřez v panelu IP44*
PLKM IInstalace v zapouzdření IP54
* krytí IP65 je možné dodat na zvláštní požadavek

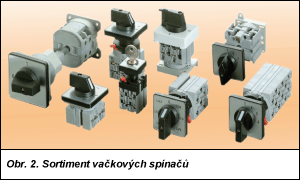

Obr. 2

Provedení ovladačů

  • plast, kov, devět různých tvarů,
  • barva: černá, červená, bílá, šedá,

  • barva štítků: stříbrná, žlutá, černá,
  • provedení E, ZM – stříbrný štítek, černý ovladač.

V současné době patří firma Sontheimer k největším evropským výrobcům.

Její výrobky jsou počínaje rokem 1996 označovány značkou CE, splňují požadavek normy IEC 947-3. Kromě toho mají certifikáty zkušeben (SEC – Austrálie, DEMKO – Dánsko, Fi – Finsko, KEMA – Nizozemsko, RINA – Itálie, CSA – Kanada, NEMKO – Norsko, SEMKO – Švédsko, SEV – Švýcarsko, UL – USA) a splňují podmínky pro použití při stavbě lodí. Výrobky firmy Sontheimer, uznávané pro svoji kvalitu, se prodávají ve více než 30 zemích světa. Uvedená společnost dodává své produkty také do mnoha evropských elektrotechnických firem, které je dále distribuují pod svou značkou.

Přehled velikostí, proudových dimenzí, zátěží je v tab. 2.

Tab. 2. Přehled velikostí, proudových dimenzí, zátěží

Skupina Rozměr štítků (mm) Označení velikostí Tep. Proud Ith (A) Kategorie AC1/AC21 (kW) Kategorie AC3/AC23 (kW) Napětí (V) Zkratová odolnost (kA)
D00 30 × 30 6 10 3,5 2,2 500 -
D0 48 × 48 8,11 25 7 5,5/7,5 690 16
D1 64 × 64 16 25 10 7,5 690 16
20 32 12,5 9 690 20
32 40 20 11 690 32
40 63 25 15 690 40
55 80 36 19 690 50
D2 85 × 85 50 70 32 18 690 50
63 100 40 22 690 63
126 200 72 40 690 125
D3 129 × 129 125 130 79 38 690 100
250 315 159 64 690 200

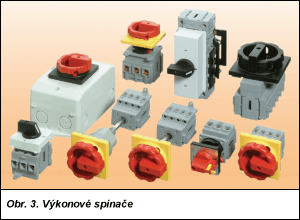

Obr. 3

Příklad sestavení objednávky (viz obr. 1)

Vačkové spínače jsou určeny k instalaci do ovládacích a silových obvodů s dlouhou mechanickou a elektrickou životností. Spínací úhel je 22,5°, 30°, 45°, 60°, 90° (obr. 3).

Celý soubor je vhodně doplněn bohatým příslušenstvím, např. krytí svorek je IP42, krytí z přední strany IP65, celkem 71 doplňujících možností.

Základní informace pro volbu výkonových spínačů

Provedení (viz tab. 3)

Tab. 3.

Hlavní vypínač HLT*
Nouzový vypínač NLT*
Počet pólů 3 ; 4 ; 6
Jmen. proudy (A) 16 ; 25 ; 32 ; 40 ; 63 ; 80 ; 100 ;
125 ; 180 ; 250
Montáž E do 250 A
ZM do 80 A
V do 250 A
Přepínač ULT ( 1 - 0 - 2 )
Počet pólů 3 , 4
Jmen. Proudy (A) 25 ; 32 ; 40 ; 63 ; 80 ; 100 ; 125
Montáž E , V , T

Obr. 4

Příslušenství

  1. Přídavný silový kontakt – 20, 40, 80, 125, 250 A,
    – předzapínací NVG,
    – současný NGG,
    – nulový N,
    – ochranný PE.
  2. Pomocné kontakty 10 A,
    – zapínací HE 10,
    – rozpínací HE 01,
    – přepínací HE 11.
  3. HLT – černý ovladač + stříbrný štítek,
    NLT – červený ovladač + žlutý štítek.

Příklad objednání: HLT 25/3 V nebo HLT 32/3E či ULT 40/4E.

sídlo společnosti:
JORK spol. s r. o.
K Třebonicům 100
155 00 Praha 5 – Řeporyje
tel: 251 626 660, 666
fax: 251 625 619
e-mail: praha@jork.cz

pobočka v Brně:
JORK spol. s r. o.
Kroupova 42
625 00 Brno 25
tel.: 547 223 633
fax/tel.: 547 353 962
e-mail: brno@jork.cz
Kompletní sortiment včetně technických údajů najdete na adrese: http://www.jork.cz/sontheimer
