Univerzální přípojnicový systém silnoproudého rozvodu RiLine 60

Pavel Škoch, Lukáš Rychetský,
Rittal Czech, s. r. o.

Firma Rittal patří již více než dvacet let k dodavatelům dílů pro silnoproudé rozvody. Jde o přípojnicové systémy různých dimenzí až do jmenovitého proudu 3 200 A v podobě modulární stavebnice od držáku přípojnic až po přípojnice a adaptéry pro připojení.

Obr. 1.

Součástí výrobního programu jsou i instalační stojanové rozváděče ISV (Installationsschaltverteiler), které umožňují krytí před dotykem i v otevřeném stavu rozváděče. Pro tyto přípojnicové systémy, konkrétně pro Maxi PLS a ISV, vyvinula firma projektový software Power Engineering, pomocí kterého lze velmi snadno navrhovat potřebné konfigurace. Software je schopen generovat i celkové seznamy jednotlivých komponent, cenu materiálu a výkres zařízení v DWG.

Na Mezinárodním strojírenském veletrhu v Brně představila firma Rittal zcela novou koncepci – přípojnicový systém RiLine 60, který značně zjednodušuje montáž, šetří čas a náklady.

Nová technologie se skládá z držáků, dolních a horních krytů přípojnic, samotných přípojnic, různých druhů adaptérů a příslušenství. Systém umožňuje vybudovat silnoproudý rozvod jak plochými přípojnicemi, tak i přípojnicemi PLS v proudovém rozsahu 800 až 1 600 A. Díky tomu vzniká stavebnice pro široké použití při zachování modularity systému.

Jednou z inovací je řešení držáků přípojnic. Držák je konstruován jako univerzální pro různé průřezy plochých přípojnic. Celkem lze jedním držákem upevnit až osm různých průřezů přípojnic.

Obr. 2.

Obr. 1. Instalační stojanový rozváděč ISV

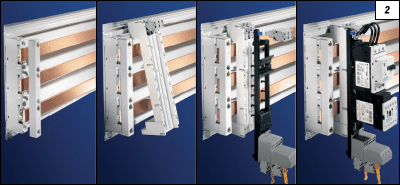

Obr. 2. Postup jednoduché kompletace systému RiLine 60 včetně adaptéru

Další z inovací je dolní krycí profil přípojnic (vana), který je využíván jako kryt zadní strany montážní roviny. Kovová vyztužovací lišta vsazená do horní hrany profilu umožňuje upevnění přístrojových adaptérů přímo na dolní krycí profil. Nahoře zavěsit a dole zaklapnout, to je velmi rychlá a bezpečná montáž přístrojových adaptérů!

Zde je namístě zmínit celou novou řadu přístrojových adaptérů. Jde o adaptéry s klasickým upevněním na přípojnice nebo již popisované upevnění na dolní krycí profil (vanu). Adaptéry lze univerzálně připevnit na přípojnice o tloušťce 5 i 10 mm! Součástí adaptéru může být odnímatelný nosný rámeček, na který se připevňují elektrické přístroje.

Obr. 3. Držák je konstruován tak, aby byl univerzální pro různé průřezy plochých přípojnic
Obr. 4. Velmi rychlá a bezpečná montáž přístrojových adaptérů
Obr. 5. Přípojnicový systém Maxi PLS

Obr. 3. Obr. 4. Obr. 5.

Připojování elektrických přístrojů je další z inovací. Připojit je lze klasickým způsobem – adaptér je vybaven sériovým přívodem, nebo flexibilním způsobem či svorkami s pružinou, popř. zásuvkami pro konektor. Díky těmto inovacím je možné velmi flexibilně osazovat, popř. zaměňovat různé druhy elektrických přístrojů.

Další informace o přípojnicovém systému RiLine 60, který je ideálním řešením silnoproudého rozvodu, mohou zájemci získat na adrese:

Rittal Czech, s. r. o.
Ke Zdibsku 182
250 66 Zdiby u Prahy
tel.: +420 234 099 074
fax: +420 234 099 099
e-mail: skoch.p@rittal.cz
http://www.rittal.cz
