Tecomat Foxtrot – integrované řízení fotovoltaiky v administrativní budově

Ing. Jaromír Klaban, Jan Čechovský | www.tecomat.cz

Brněnská stavební a developerská firma N. K. STAV si během osmi měsíců postavila a v roce 2021 dokončila v jižní části Brna nové administrativní sídlo. V duchu současného trendu využívání obnovitelných zdrojů energie jsou i zde na střeše fotovoltaické panely. Uvnitř je instalováno bateriové úložiště a řídicí systém Tecomat Foxtrot 2 kolínské firmy Teco, a. s. dohlížející a koordinující nejen efektivní využití solární energie, ale zároveň řídící klima a stínění ve všech místnostech budovy.

Obr. 1. Dvoupatrová budova nového administrativního sídla firmy N. K STAV
Obr. 1. Dvoupatrová budova nového administrativního sídla firmy N. K STAV

Kompletní dodávku FVE, bateriového úložiště, TZB a integraci řízení zastřešila a provedla hodonínská firma HORA ENERGY, s. r. o., která je prémiovým systémovým integrátorem firmy Teco v oblasti objektových hybridních fotovoltaických elektráren a energy managementu budov.

Z hlediska provozovatele a majitele jsou všechny součásti integrovány do jediné mobilní aplikace iFoxtrot, odkud je vše přehledně zobrazováno na tabletu a mobilním telefonu kdekoliv a kdykoliv s možností korekcí a nastavení podle aktuální situace. Zabezpečený přístup má paralelně i více osob s hierarchií danou přístupovými právy.

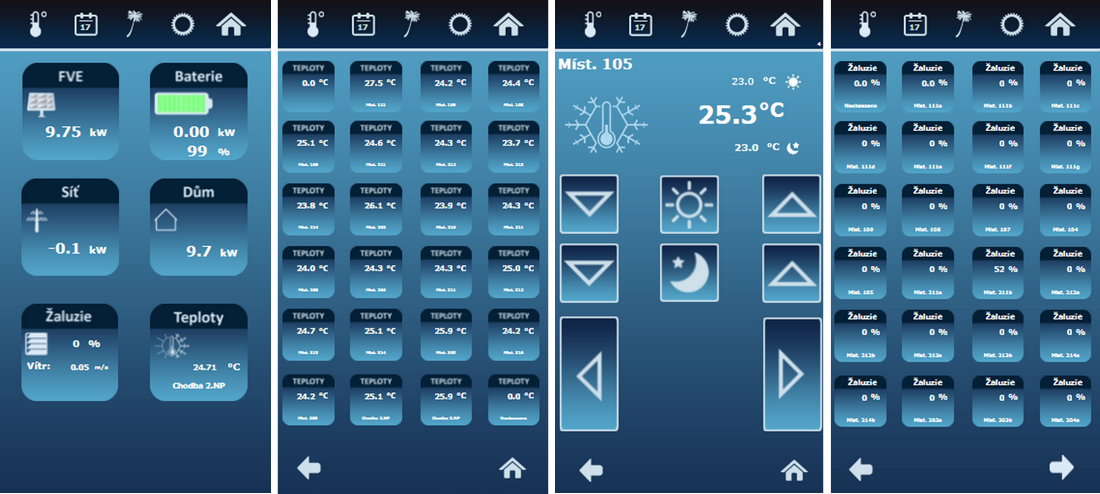

Obr. 2. Přehledové a ovládací obrazovky dostupné z aplikace iFoxtrot na platformě iOS (Apple). Zleva je přehledně aktuální spotřeba objektu, výroba z FVE, nákup ze sítě, akumulace v bateriích, dále přehled zónové regulace ve všech kancelářských místnostech, stránka pro nastavění žádané teploty v každé místnosti zvlášť a přehled stavu všech 48 žaluzií po celém obvodu budovy individuálně ovládaných
Obr. 2. Přehledové a ovládací obrazovky dostupné z aplikace iFoxtrot na platformě iOS (Apple). Zleva je přehledně aktuální spotřeba objektu, výroba z FVE, nákup ze sítě, akumulace v bateriích, dále přehled zónové regulace ve všech kancelářských místnostech, stránka pro nastavění žádané teploty v každé místnosti zvlášť a přehled stavu všech 48 žaluzií po celém obvodu budovy individuálně ovládaných

Základní údaje o systému

Instalovaný výkon FVE 14.4 KWp s technologií On-grid od SolarEdge. Technologii Off grid tedy akumulaci a zálohování zajišťuje měnič Studer Innotec 2x XTH 8000-48V, bateriové úložiště BYD LVL 15.4 v instalovaném výkonu 46,2 kWh.

Řídicí systém Tecomat Foxtrot nové řady CP-2000 řídí po sběrnici CAN všechny vzájemné vazby měničů a baterií, nabíjení, vybíjení, hloubku vybití (DoD) a stupně řízení back-up okruhů. Dále byl Foxtrot použit pro řízení VRF jednotek Daikin (topení/chlazení) a pro řízení žaluzií.

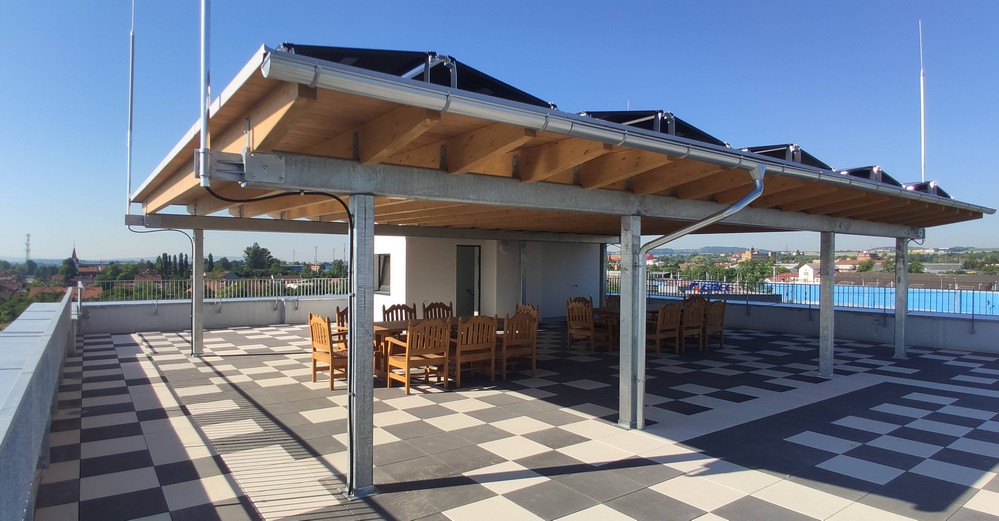

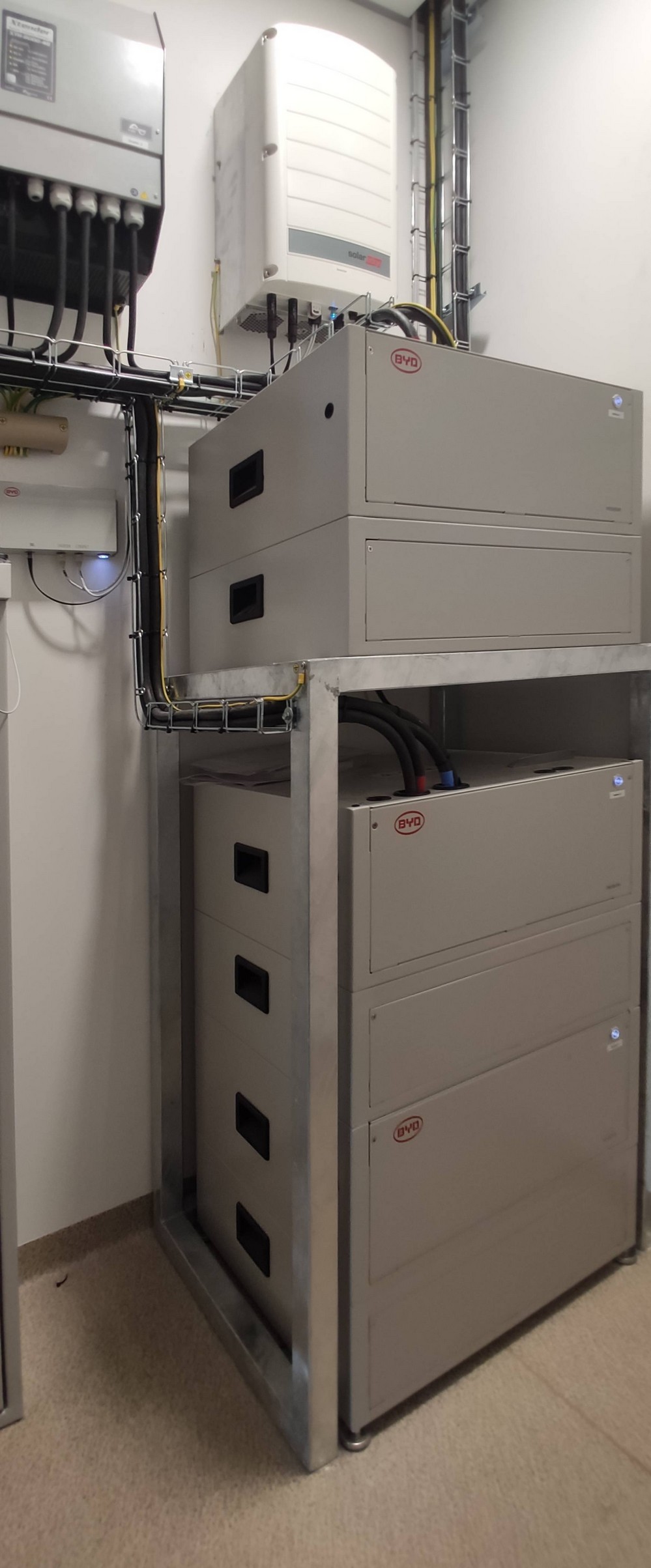

Obr. 3. Fotovoltaické panely s kombinovaným směrováním východ a západ jsou instalovány „neviditelně“ na altánu zastřešujícím prostor k posezení i jednání s výhledem na brněnské panorama br. 4. Bateriové úložiště s kapacitou 46 kWh firmy BYD, střídač SolerEdge kombinovaný se dvěma hybridními střídači firmy Studer Innotec
Obr. 3. Fotovoltaické panely s kombinovaným směrováním východ a západ jsou instalovány „neviditelně“ na altánu zastřešujícím prostor k posezení i jednání s výhledem na brněnské panorama; Obr. 4. Bateriové úložiště s kapacitou 46 kWh firmy BYD, střídač SolerEdge kombinovaný se dvěma hybridními střídači firmy Studer Innotec

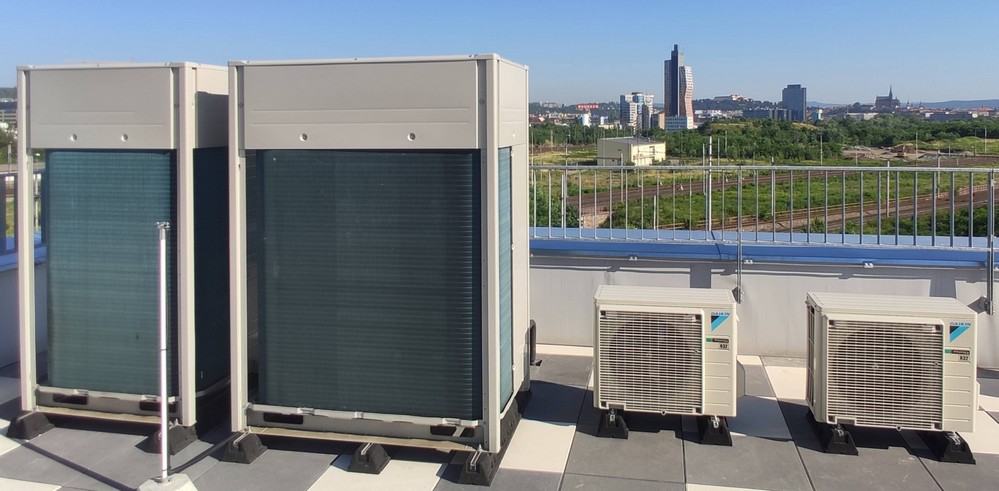

 Obr. 5. Venkovní jednotky VRF systému Daikin zajišťujících chlazení a topení ve 22 kancelářských místnostech – v pozadí Brněnské dominanty – AZ Tower, Špilberk a Petrov
Obr. 5. Venkovní jednotky VRF systému Daikin zajišťujících chlazení a topení ve 22 kancelářských místnostech – v pozadí Brněnské dominanty – AZ Tower, Špilberk a Petrov

Foxtrot zajišťuje:

  1. komplexní monitoring systému na webovém rozhraní a na externím displeji,
  2. servisní menu pro parametrizaci funkcí nabíjení a vybíjení baterie včetně funkce pro řízení hloubky vybití (DoD), řízení nabíjení a vybíjení na základě možného nastavení uživatele + vystavení servisních parametrů,
  3. vzdálenou správu bez použití veřejné IP adresy (služba Teco Route),
  4. Back-UP systém pro zálohování servrovny, chladicích jednotek serverovny, žaluzií a EZS,
  5. řízení VRF jednotek Daikin pro chlazení a vytápění jednotlivých sektorů přes komunikační protokol Modbus,
  6. řízení venkovních žaluzií na základě klientských požadavků (celkem je řízeno 48 žaluziových motorů) a síly větru,

Nová řada systému Tecomat Foxtrot 2 je univerzální stavebnice připravená na všechny výzvy nastupující dekády, ať je to pokročilý energy management a řízení TZB budov jak bylo ukázáno v tomto článku, tak pro aplikace v průmyslu – rekonstrukce osvětlení v halách, ale i řízení procesů v petrochemických provozech při stáčení a skladování produktů v potravinářských provozech jako jsou třeba sladovny. Plynárenské podniky systém Foxtrot využívají pro telemetrické systémy. Stalo se i součástí vítězné nabídky pro společnost ČEZ na monitoring distribučních trafostanic, protože modernizuje svoji distribuční síť, aby zajistila v budoucnu její budoucí stabilitu s nárůstem lokálních obnovitelných zdrojů.

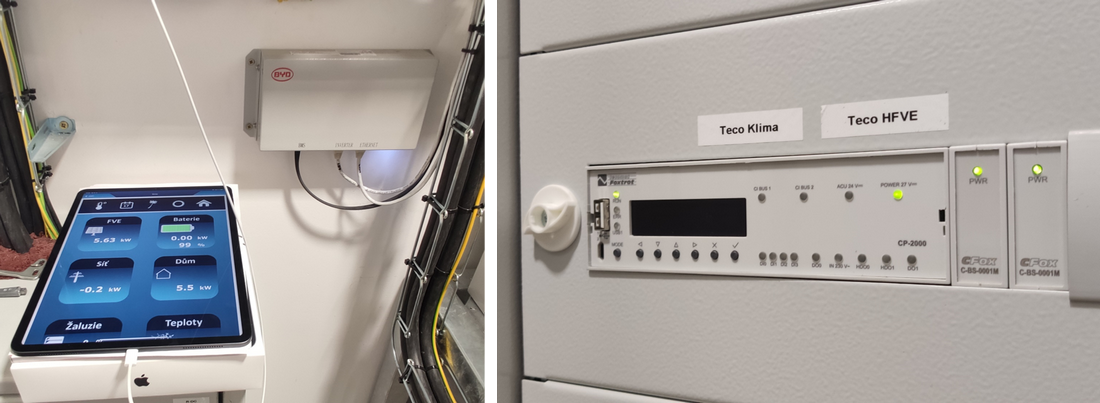

Obr. 6. Ukázka z technické místnosti – vlevo iPAD pro interaktivní přístup k řízení energetiky a TZB. celé budovy, vpravo detail centrálního modulu CP-2000 Tecomat Foxtrot
Obr. 6. Ukázka z technické místnosti – vlevo iPAD pro interaktivní přístup k řízení energetiky a TZB. celé budovy, vpravo detail centrálního modulu CP-2000 Tecomat Foxtrot

Systém Tecomat Foxtrot je plně a bezpečně integrován do internetu, může najednou udržovat 32 spojení na každém ze svých čtyř síťových IP portů, z nichž jeden je integrovaný LTE modem. Jsou na něm nově spustitelné nejen programy psané podle normy IEC 61131.3, tedy standardu pro PLC, ale za určitých okolností i v jiných jazycích určených pro tzv. embedded systémy. Firma Teco zajišťuje jejich dlouhodobou provozní spolehlivost, stabilitu a servisovatelnost po desítky let tak, jak to z Kolína do celého světa praktikuje již 45. rokem pro svých dnes už deset generací PLC.

Ing. Jaromír Klaban, Teco, a. s.
Jan Čechovský, HORA ENERGY, s. r. o.
