Systém elektroinstalačních kanálů a lišt KM

číslo 4/2003

Amper 2003

Systém elektroinstalačních kanálů a lišt KM

Společnost, Lexel - Electric a. s., patří do nadnárodní společnosti Lexel Group, která je součástí koncernu Schneider Electric. Lexel - Electric se zabývá se dovozem elektroinstalačního materiálu na český a slovenský trh již od roku 1993.

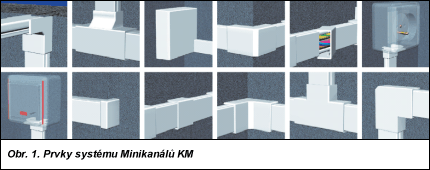

Obr. 1. Obr. 2.

Sortiment firmy se zaměřuje mimo jiné na systémová řešení elektroinstalačních rozvodů ve všech typech budov – domácnostmi počínaje a velkými administrativními centry konče. Pro rekonstrukce nebo nové elektroinstalace především v kancelářích a domácnostech je určena novinka: PVC minikanály a soklové lišty KM.

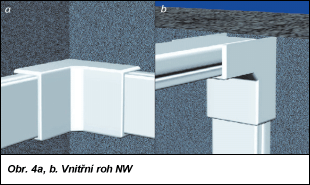

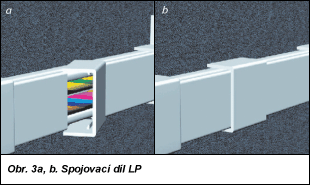

Obr. 3. Obr. 4.

Použití

Systém elektroinstalačních profilů KM je určen k rychlému a snadnému zhotovení elektrické, poplachové, telekomunikační a počítačové instalace provedené na omítku, a to v nových nebo rekonstruovaných prostorách. Široká paleta příslušenství umožňuje libovolné vedení instalace se zachováním estetického vzhledu a požadovaného krytí.

Obr. 5. Obr. 6. Obr. 7.

Systém KM je zvláště vhodný při provádění oprav a modernizací obytných, obchodních, skladových, hospodářských a jiných prostor díky možnosti vhodné kombinace s elektroinstalačním příslušenstvím. Příslušenství je možné zabudovat pomocí spojovacích vstupních dílů, adaptérů systému KM a montážních krabic na stěnu typu PU, do kterých lze montovat přístroje řady Forte nebo Hit. Takto lze také vhodně řešit vedení v soklových lištách. Samozřejmostí je oddělení silových a datových vedení dělicími přepážkami.

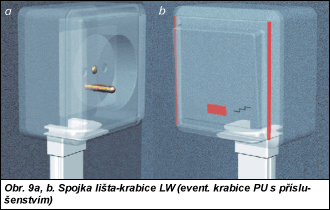

Obr. 8. Obr. 9. Obr. 10.

Přednosti

Konkrétní požadavky instalace určitě splní řada osmi rozměrů profilu lišt a kanálů (20 × 10, 20 × 17, 35 × 17, 50 × 17, 60 × 25, 60 × 40, 90 × 40 a 90 × 60). Navíc, jak už bylo zmíněno, rozměr 60 × 25 je velmi vhodně přizpůsoben pro verzi soklové lišty.

Tab. 1. Technické údaje
Krytí IP30
Materiál profilů PVC
Příslušenství PA 6, PVC
Barva bílá RAL 9003
Instalační a provozní teplota –5 až +60 °C
Rezistence izolace min. 100 MW
Elektrická odolnost 2,5 kV/50 Hz po dobu 1 min
Standardní délka profilů 2 m

Spodní část profilů je perforována v rozteči asi 100 až125 mm, přičemž perforace usnadňuje a zrychluje montáž. Speciální konstrukce přepážek uvnitř profilů dovoluje snadno je odstranit v případě jejich nevyužití a při vznesení požadavku na zvětšení vnitřního instalačního prostoru. Široký sortiment příslušenství umožňuje rychlé zhotovení požadovaného systému vedení.

Rozvodná krabice AD 70 má prolisy přizpůsobené profilům KM1-20×10, KM1-20×17 a KM1-35×17 pro snadnější a rychlejší napojení lišt.

Výhodou systémového řešení je i možnost instalace přístrojů řady Forte a Hit, které rovněž dodáváme. Není zanedbatelný také způsob balení profilů, neboť spoří čas při manipulaci a montáži.

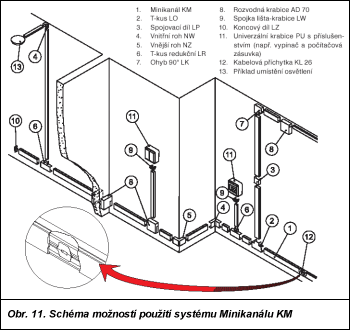

Obr. 11.
