Svodiče a odrušovací filtry pro montáž do 19" skříní

číslo 1/2003

Inovace, technologie, projekty

Svodiče a odrušovací filtry pro montáž do 19" skříní

RNDr. Jozef Dudáš, CSc.,
SALTEK s. r. o.

Problematika ochrany proti přepětí a odrušení vysokofrekvenčních poruch ve vedení je v aplikacích průmyslových a informačních technologií (IT) dobře známa.

Ochranné a odrušovací prvky se v této oblasti běžně používají. Společnost SALTEK proto inovovala svůj program svodičů a vysokofrekvenčních filtrů pro montáž do skříní velikosti 19", které se v průmyslu a v systémech IT často používají.

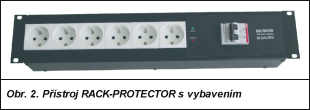

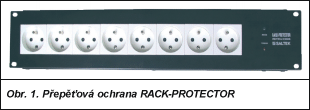

Obr. 1. Obr. 2.

Základní prvek – přístroj RACK-PROTECTOR X8 obsahuje svodič přepětí 3. stupně (třídy D) a osm chráněných zásuvek. RACK-PROTECTOR (obr. 1) je napájen šňůrou ukončenou nástrčkou IEC (běžnou u PC). Pro ochranu a odrušení průmyslových PC, serverů, aktivních prvků a modemů je využíván RACK-PROTECTOR F8 s kombinací ochrany třídy D (obr. 2) a vysokofrekvenčního odrušovacího filtru (150 kHz až 30 MHz). Oba přístroje v provedení pro napájení pomocí nástrčky IEC jsou určeny pro celkový odebíraný proud 10 A (omezeno nástrčkou IEC). Na zvláštní objednávku lze dodat přístroj pro 16 A s nástrčkou a přívodním kabelem Ensto 16 A (obr. 3). Standardně je nástrčkou Ensto a přívodním kabelem 3 m/16 A opatřen přístroj RACK-PROTECTOR CB 16 X6, který je kromě svodiče třídy D a šesti chráněných zásuvek osazen i vstupním dvoupólovým jističem 16 A. Tento jistič může být použit i jako odpojovač při servisu přístrojů ve skříni. Speciální verze RACK-PROTECTOR UPS F6 je určena pro ochranu a odrušení sestavy UPS a až šesti chráněných a zálohovaných spotřebičů. Elektrický přívod je chráněn svodičem třídy D a odrušen vysokofrekvenčním filtrem, „čistou„ energií je napájena jednotka UPS, čistou a zálohovanou energií je napájeno šest spotřebičů (obr. 4). K ochraně většího počtu spotřebičů v 19" skříni slouží RACK-PROTECTOR EURO X12 se svodičem třídy D a výstupem pro dvanáct přístrojů napájených eurokonektory IEC (obr. 5).

Obr. 3. Obr. 4. Obr. 5.

Všechny verze mimo přepětovou ochranu RACK-PROTECTOR EURO X12 jsou dodávány i se zásuvkami Schuko pro Německo a zásuvkami pro Velkou Británii.

Použití ochranných přístrojů SALTEK z řady RACK-PROTECTOR výrazně zvýší bezpečnost průmyslové elektroniky a elektroniky IT, sníží počet nutných servisních zásahů a prodlouží životnost systémů. Přístroje napájené přes RACK-PROTECTOR s ochranou a vysokofrekvenčním filtrem navíc vykazují podstatné omezení zdánlivých poruch softwaru, jako je „zamrznutí“, samovolné „resetování“, „zacyklení“ jinak bezvadného programu, poškození dat v paměti apod. Ochranu napájení je dále možné rozšířit o ochranu datových a měřicích linek SALTEK (svodiči řady DL, CL, DM) a zajistit tak komplexní bezpečnost a odrušení systému. Návratnost investic do ochranných a odrušovacích prvků SALTEK je rychlá, protože kromě ochrany tyto prvky zajišťují i podstatné snížení servisních nákladů.

SALTEK
tel.: 02/67 99 56 72
fax: 02/67 99 56 79
http://www.saltek.cz
