Standardizace v oblasti vysokonapěťových motorů ABB

číslo 12/2004

inovace, technologie, projekty

Standardizace v oblasti vysokonapěťových motorů ABB

Ing. Naděžda Pavelková,
produktový manažer ABB s. r. o.

Společnost ABB jako jeden z předních světových výrobců elektrických strojů uvedla na jaře letošního roku na trh novinku z oblasti vysokonapěťových elektromotorů, motory M3BM a M3GM. Vývoji těchto motorů předcházela rozsáhlá marketingová studie, jejímž výsledkem bylo vznesení deseti nejdůležitější požadavků ze strany zákazníka:

Obr. 1
  • konkurenceschopná cenová úroveň,
  • standardizace,
  • snadná dostupnost,
  • srozumitelná a přehledná dokumentace,
  • nízká úroveň hluku a vibrací,
  • kvalitní ložiska,
  • kvalitní vinutí,
  • dlouhá životnost,
  • dlouhé intervaly mezi nutnými servisními zásahy,
  • dlouhé intervaly mezi nezbytnými činnostmi zajišťujícími údržbu.

Všechny tyto požadavky byly u motorů M3BM a M3GM beze zbytku zohledněny. Navíc uvedené motory využívají osvědčené konstrukční prvky, které prošly dlouhodobým vývojem. Jsou to prvky z oblasti současně nabízených motorů typu HXR i z oblasti nízkonapěťových motorů typu M3BP.

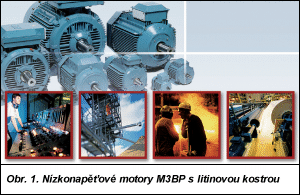

Nízkonapěťové motory M3BP s litinovou kostrou (obr. 1) se vyznačují nejvyšší třídou účinnosti EFF1, nabízejí výkony až do 710 kW pro napětí 220 až 690 V, 50, resp. 60 Hz, a jsou určeny pro náročné aplikace ve všech odvětvích průmyslu. Z těchto nízkonapěťových motorů převzaly vysokonapěťové motory M3BM a M3GM např. konstrukci tlakově lité hliníkové klece rotoru.

Elektromotory HXR s výkony od 100 do 2 250 kW pro napětí 380 až 11 500 V a frekvenci 50, resp. 60 Hz, včetně široké škály volitelného příslušenství, jsou vyráběny na míru podle požadavků zákazníka. Motory HXR a M3BM, resp. M3GM, mají např. stejnou strukturu statorového vinutí, tj. měděné vkládané vinutí s vakuově-tlakovou impregnací (impregnace VPI – Vacuum Pressure Impregnation). Motory M3BM (obr. 2) představují standardní asynchronní elektromotory, zatímco motory M3GM jsou speciálně určeny do prostředí s nebezpečím výbuchu.

Technické parametry elektromotorů M3BM a M3GM Obr. 2

a) Standardní asynchronní elektromotory M3BM

  • výkon: 110 až 530 kW,
  • napětí: 2,3 až 6,6 kV,
  • osové výšky: IEC 315 až 400,
  • frekvence: 50, resp. 60 Hz,
  • počet pólů: 2 až 12,
  • provedení: IM 1001, IM 3011,
  • chlazení: IC 411,
  • krytí: IP55,
  • montážní uspořádání: horizontální nebo vertikální,
  • vyhovují standardům: IEC, NEMA, CSA.

b) Nevýbušné elektromotory M3GM vyhovují navíc těmto směrnicím a standardům:

  • IEC
    – jiskrově bezpečné: Ex nA II T3,
    – do prostředí s nebezpečím vznícení prachu, DIPA22 IP55/IP65 TA 125 °C (zóna 22), DIPA21 IP65 TA 125 °C (zóna 21);
  • ATEX
    – jiskrově bezpečné: EEx nA II T3 (kategorie 3 G),
    – do prostředí s nebezpečím vznícení prachu, kategorie 3D, T = 125 °C, IP55/IP65 (zóna 22), kategorie 2D, T=125 °C, IP65 (zóna 21);
  • certifikace NEMA, CSA.
Obr. 3

Elektromotory M3BM a M3GM jsou standardně osazeny valivými ložisky s labyrintovým těsněním, měřicími čepy SPM, maznicemi a šesti snímači teploty Pt100 ve statorovém vinutí. Volitelným příslušenstvím jsou např. válečková ložiska, vyhřívání motoru, včetně oddělené připojovací svorkovnice, krytí IP56 a IP65, snímače teploty Pt100 v ložiskách, výstroj pro teploty okolí –20 až –40 °C apod.

Na obr. 2 je zobrazeno provedení hlavní svorkovnice motoru, kterou lze podle potřeby snadno natočit pro připojení přívodních kabelů zprava nebo zleva. Standardem je oddělená svorkovnice (viz obr. 2) pro připojení příslušenství motoru (např. pro snímač teploty Pt100, vyhřívání motoru apod.) – u nízkonapěťových motorů M3BP jsou svorky pro připojení příslušenství umístěny uvnitř hlavní svorkovnice (obr. 3).

Elektromotory M3BM a M3GM jsou maximálně standardizovány s omezeným počtem volitelného příslušenství, lze je z katalogu snadno specifikovat; to významně zkracuje dodací lhůty (v letošním roce je to sedm týdnů, v roce 2005 to bude již jen 30 kalendářních dnů). Vysoká kvalita zmíněných motorů umožňuje běžně poskytovat tříletou záruku. Zvýšila se také kvalita elektrických vlastností těchto motorů – mají vysoký záběrný moment při záběrném proudu, který je menší než 6,5násobek jmenovitého proudu. Číslo 3 v označení M3BM značí třídu účinnosti EFF1. Díky svým vlastnostem jsou elektromotory M3BM a M3GM ideálním pohonem zejména pro ventilátory, čerpadla nebo kompresory. Významně tak doplňují sortiment elektromotorů ABB se všemi již uvedenými přednostmi.

ABB s. r. o.
Sokolovská 84-86
186 00 Praha 8
tel.: 234 322 319, 234 322 320, 234 322 363, 234 322 304
fax: 234 322 310
e-mail: motors&drives@cz.abb.com
http://www.abb.com/cz
