Slovenská výkonová elektronika v Čechách

číslo 8-9/2002

Mezinárodní strojírenský veletrh

Slovenská výkonová elektronika v Čechách

Ing. Ladislav Sůva, Jork spol. s r. o.

Tento článek je určen všem investorům, projektantům, konstruktérům strojů a uživatelům výkonové elektroniky.
Společnost Jork chce českou veřejnost upozornit na vynikající výrobky dodávané ze slovenského Brezna od firmy Vonsch. Firma Jork je známa odborné veřejnosti svojí prodejní, konsultační a poradenskou činností v oblasti průmyslové automatizace (Siemens, Wieland, Sontheimer, Rose, Hummel). Od svého založení v roce 1991 je filosofie firmy postavena na výběru kvalitních výrobků i partnerů a na spolehlivém a solidním přístupu k zákazníkovi. V rámci rozšíření své nabídky uzavřela společnost Jork v roce 1999 smlouvu o výhradním zastoupení pro ČR s  firmou Vonsch, která je již od roku 1991 výrobcem výkonové elektroniky.

Společnost Vonsch se v sortimentní nabídce řídí heslem „Nadstandard jiných je u nás standardem“. Ve svých výrobcích uplatňuje součástky světových firem jako jsou Intel, Semikron, Mitsubishi, apod., z nichž většina je nositelem certifikátu kvality ISO 9001, stejně jako společnost Vonsch (udělen holandským institutem E.E.S.V. v roce 1999). Výrobky Vonsch jsou často oceňovány na slovenských výstavách a veletrzích (Racioenergie, Elosys Trenčín, Strojní veletrh v Nitře). Slovenské frekvenční měniče se v konkurenci více jak dvaceti firem uplatnily i v České republice, kde se úspěšně prodávají a dobývají si pozici spolehlivého výrobku.

Frekvenční měnič Sifrem 230E

Frekvenční měniče Sifrem 230E s napájením 1 × 230 V jsou určeny pro regulaci motorů 3 × 230 V v rozsahu výkonů 0,37 až 1,5 kW.

Řízení měniče zajišťuje 32bitový procesor DSP (Digital Signal Procesor), výkonová část je řešena prvky ASIPM. Měnič se vyznačuje malými rozměry, příznivým poměrem vlastnosti/cena a v programové výbavě jsou k dispozici „přednastavení“ pro některé konkrétní aplikace.

Základní výbava:

  • vestavěný trojmístný zobrazovač a tři ovládací tlačítka,
  • filtr třídy A1,
  • vstupy – jeden analogový a čtyři binární,
  • výstup – jedno relé s kontaktem 230 V/3 A,
  • regulátor PI (proporcionálně integrační),
  • „historie“ poruch (ukládá se posledních 10 poruch),
  • brzdění motoru,
  • výstupní frekvence 0 až 99,9 Hz,
  • rozměry 200 × 85 × 150 mm,
  • krytí IP20 (na objednávku až IP66).

Frekvenční měniče VQFrem

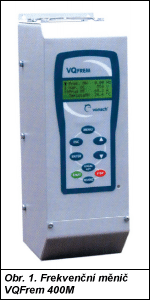

Obr. 1.

VQFrem jsou moderní frekvenční měniče (obr. 1) s vektorovým řízením, určené pro aplikace s asynchronními motory napájené napětím 3 × 400 V, 3 × 500 V, 3 × 690 V v rozsahu výkonů 0,37 až 1 400 kW. Mají obsáhlou softwarovou výbavu, která umožňuje mimo jiné také energetickou optimalizaci příkonu, kinetické zálohování výpadku napájení, přesné dodržení požadované rychlosti a řízení momentu. Vyznačují se vysokou dynamikou systému, vysokým přetížením. V měničích jsou aplikované moduly IPM (inteligentní výkonové moduly IGBT), které zabezpečují řízení měniče a jeho komplexní ochranu. Dále je pojednáno o frekvenčních měničích na vstupní napětí 3 × 400 V.

VQFrem 400M
Tento typ měniče (obr. 2) je dodáván o výkonu 0,37 až 7,5 kW.

Základní výbava:

  • brzdný modul (BM),
  • vysoká přetížitelnost (200 % Iz po dobu 1 s a 150 % Iz po dobu 60 s),
  • dvě výstupní relé s programovatelnou funkcí (např. chod, porucha, otáčky, směr otáčení),
  • jeden analogový vstup (0 až10 V, 2 až 10 V, popř. 0 až 20 mA, 4 až 20 mA),
  • jeden analogový výstup (0 až 20 mA, 4 až 20 mA),
  • krytí IP20 (možno až IP66),

VQFrem 400
Výkonový rozsah frekvenčního měniče VQFrem 400 je v rozmezí 4 až 315 kW.

Obr. 2.

Základní výbava:

  • výkonový rozsah: 4 až 250 kW – těžký provoz, 5,5 až 315 kW – čerpadla, ventilátory,
  • brzdný modul (BM),
  • komutační tlumivka KT (standardní dodávka),
  • vysoká přetížitelnost (200 % Iz po dobu 2 s a 150 % Iz po dobu 60 s ),
  • tři analogové vstupy (0 až 10 V, 2 až 10 V popř. 0 až 20 mA, 4 až 20 mA),
  • šest binárních multifunkčních vstupů,
  • dva analogové výstupy (0 až 20 mA, 4 až 20 mA),
  • tři výstupní programovatelná relé 230 V, 3 A (chod, porucha otáčky, směr točení),
  • krytí IP20 (je možné až IP66).

Všeobecné technické údaje:

  • frekvence napájecího napětí 47 až 63 Hz,
  • síťový zatěžovací faktor cos j > 0,98,
  • účinnost měniče > 0,975,
  • výstupní frekvence 0 až 300 Hz,
  • řídicí systém 2 × 32bitový mikroprocesor DSP – HDDiS,
  • startovací moment motoru 200 až 250 % Mn,
  • pracovní teplota okolí +1 oC až +40 oC,
  • skladovací teplota -25 oC až +50 oC,

Obr. 3.

Měniče VQFrem lze ovládat pomocí nabídkového menu na vestavěném nebo externím ovládacím panelu (obr. 3), nebo pomocí sběrnice RS-232, RS-485. V měničích je zabudován odrušovací filtr třídy A1 a na přání je možno dodat motorovou tlumivku (MT) a sínusový filtr (SF).

Modul GSM
K frekvenčním měničům VQFrem 400M a VQFrem 400 dodává firma Vonsch ve spolupráci s firmou Heitec plně programovatelný modul GSM Mini – Heikon. Modul GSM (Global System for Mobile Communications – digitální celulární telefonický standard) se připojí na rozhraní měniče RS-232 nebo RS-485 a plní úlohu monitorovací, zabezpečovací a řídicí ústředny.

Základní funkce modulu GSM:

  • monitorování poruchových a provozních stavů frekvenčního měniče s následným vysláním zprávy SMS na mobilní telefon;
  • nepřetržité snímání provozních veličin s možností jednorázového odeslání dat přes síť GSM do PC;
  • navázání datové komunikace mezi měničem a určitým zařízením (RS, PC), které plně nahradí RS-232, 9 600 bps.

Ke každému expedovanému výrobku je přiložen manuál s identifikačním číslem výrobku, datum výroby, potvrzení garance, která je až 24 měsíců. Každý výrobek je před opuštěním výrobního závodu podroben výstupní kontrole včetně zahořovací zkoušce po dobu 48 hodin.

JORK spol. s r. o.
K Třebonicům 100
155 00 Praha 5
tel.: 2 51 62 66 60, 66 66, 66 46
fax: 2 51 62 56 19
e-mail: praha@jork.cz
http://www.jork.cz

Jork spol. s r. o.
Kroupova 42
625 00 Brno 25
tel.: +5 47 22 36 33, 47 21 97 92
fax/tel.: 5 35 39 62
e-mail: brno@jork.cz
